Оформление схемы. Листы

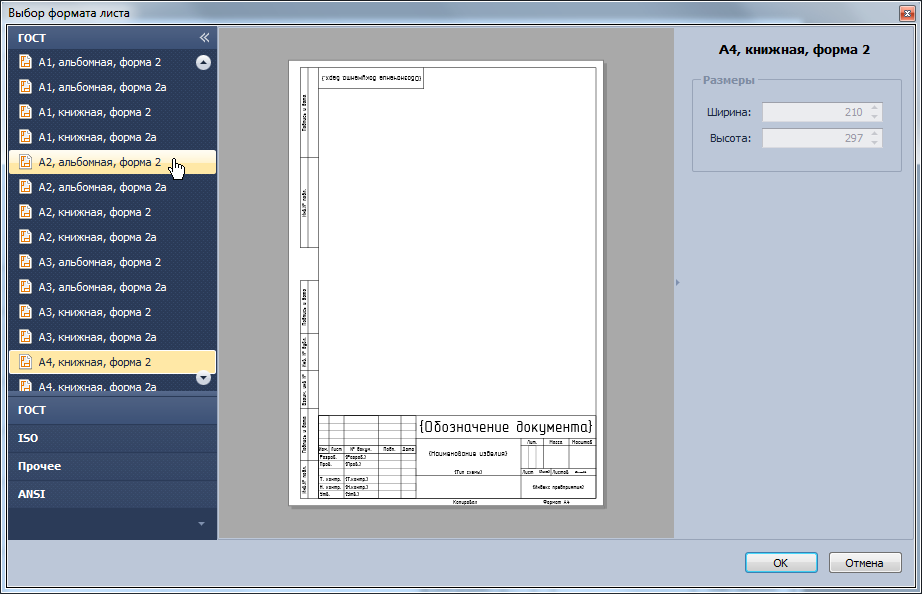

В системе Delta Design построение и оформление электрической схемы совмещены - схемы строятся на листах с заданным типом оформления. Для построения схемы на выбор проектировщика предоставляется несколько стандартных типов оформления листов. В случае необходимости, проектировщик имеет возможность задать новый тип оформления.
В системе Delta Design электрические схемы строятся на отдельных листах, которые оформляются в соответствии с настройками системы.
Для построения сложных схем может быть использовано большое количество листов. При добавлении нового листа для схемы, проектировщик выбирает параметры этого листа.
В дальнейшем, параметры оформления листа можно изменить. Механизм изменения параметров полностью идентичен их первоначальному выбору.

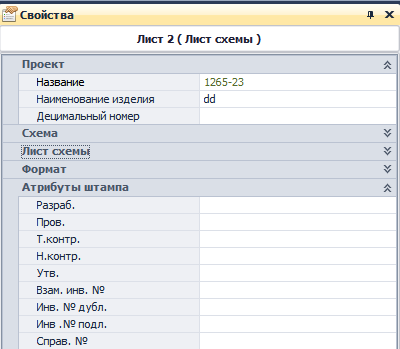

Поля для заполнения основной надписи являются свойствами листа и редактируются совместно с прочими свойствами листа.
При необходимости, проектировщик может создать свой собственный тип оформления листа. Новый тип оформления может быть основан на существующих стандартах (например, можно использовать стандартный формат листа) или иметь любые произвольные свойства.
-
