Поиск компонентов в проекте

Одним возможным способом поиска компонентов в проекте является поиск с использованием панели «Поиск объектов».

Ключевая особенность этого способа заключается в том, что он позволяет осуществлять поиск компонентов, удовлетворяющих одновременно нескольким заданным условиям. Это особенно актуально для плат с большим количеством компонентов.

Вызов панели «Поиск объектов» при активном редакторе платы производится из главного меню «Инструменты» → «Поиск объектов» или сочетанием горячих клавиш «Ctrl+F» (Рис. 1).

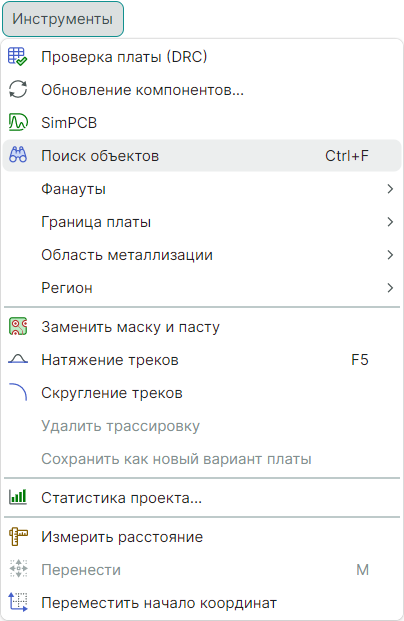

Рис. 1 -  Вызов панели «Поиск объектов»

Панель отображается в нижней части главного окна, ее общий вид представлен на рисунке 2.

Рис. 2 -  Общий вид панели «Поиск объектов»

В верхней части панели расположены кнопки активации различных типов поиска, в нижней – компоненты, соответствующие введенному поисковому запросу.

В правой части расположено выпадающее меню «Семейство», позволяющее произвести выбор семейства для отображения (Рис. 3).

Рис. 3 -  Различные типы поиска в панели «Поиск объектов»

Кнопка, обозначенная символом , включает/скрывает поисковую строку, которая осуществляет поиск среди всех компонентов, включающих введенные символы во всех столбцах одновременно (Рис. 4).

Рис. 4 -  Использование панели поиска

Кнопка, обозначенная символом , включает/скрывает строку, которая обеспечивает поиск компонентов внутри каждого столбца (Рис. 5).

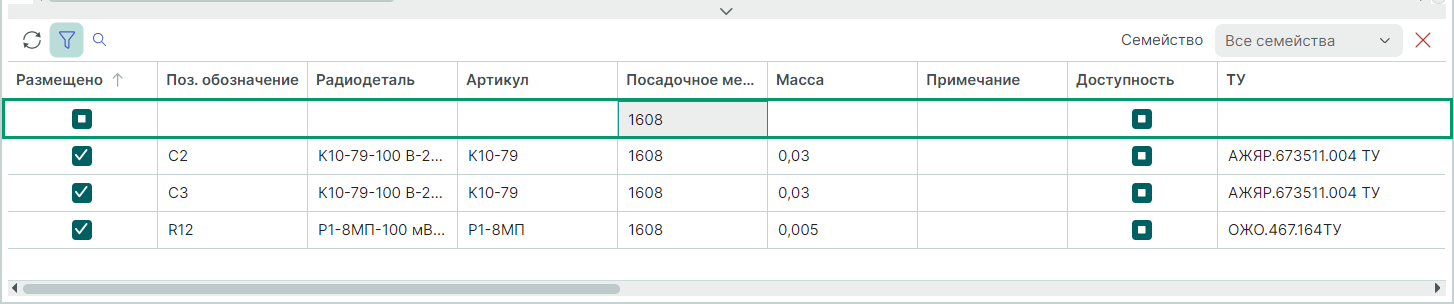

Рис. 5 -  Использование строки фильтрации

Внутри каждого столбца данные могут быть отсортированы по возрастанию и убыванию.

Текущий способ сортировки будет обозначен символами «Сортировка по возрастанию»  и «Сортировка по убыванию»  рядом с заголовком столбца.

Выбор столбцов для отображения осуществляется в окне «Выбор колонок».

Для этого вызовите контекстное меню на заголовке столбца и выберите команду «Показать выбор колонок».

Для включения/отключения отображения колонок в окне «Выбор колонок» установите/снимите флаг напротив наименования нужного столбца (Рис. 6).

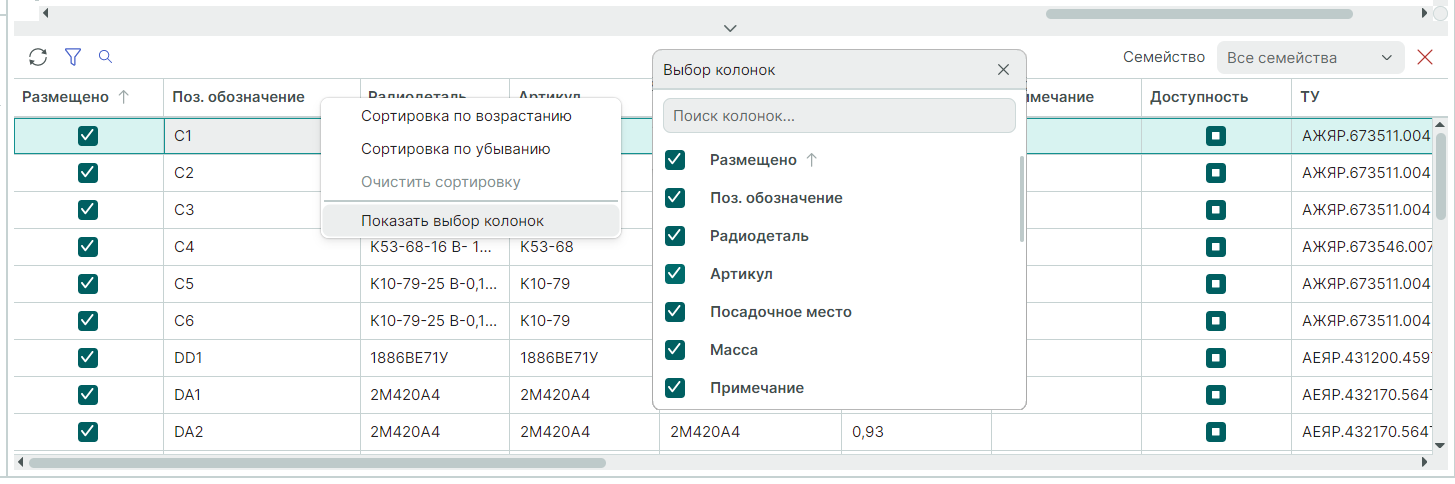

Рис. 6 -  Сортировка и выбор столбцов

Для каждого найденного компонента можно перейти к месту его расположения на плате.

Для этого выберите соответствующую строку в таблице и воспользуйтесь пунктом контекстного меню «Показать на плате» (Рис. 7).

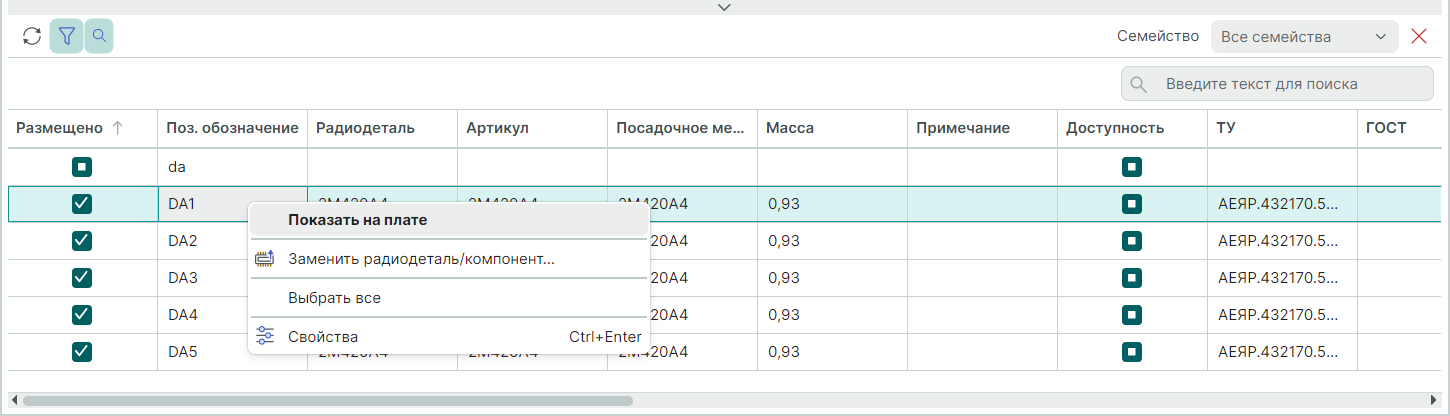

Рис. 7 -  Переход к расположению компонента на плате

Система перейдет к редактору плат и отметит выбранный компонент.
