Как в редакторе платы включить отображение имен цепей и номеров контактных площадок?

29.12.2018 Delta Design

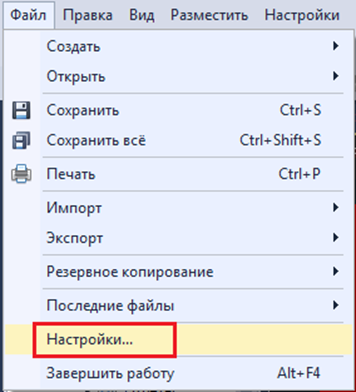

Чтобы включить отображение номеров контактных площадок компонентов, размещенных на плате, и имен цепей, к которым каждая из них подключена, необходимо в главном меню последовательно выбрать пункты: "Файл" -> "Настройки…".

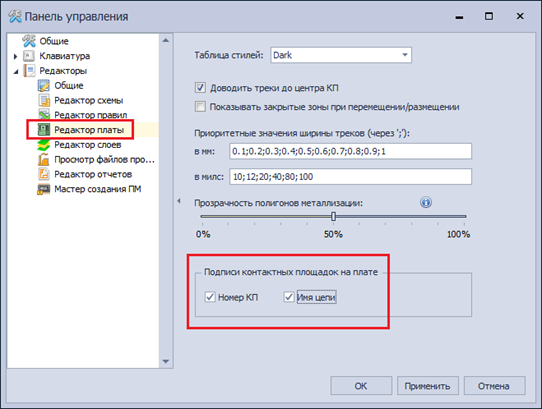

Далее, в открывшемся окне в области слева в дереве редакторов выбрать "Редактор платы" и поставить необходимые галочки в пунктах "Подписи контактных площадок на плате".

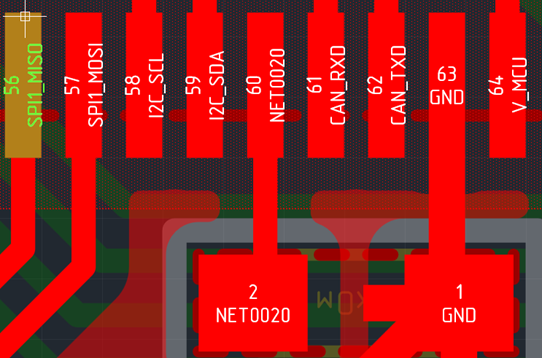

В результате в редакторе платы будут отоборажены номера контактных площадок и имена цепей.
