Как делается экспорт платы в TopoR?
26.03.2015
Delta Design
После того как все компоненты, используемые на схеме, были размещены на плате и был создан контур платы, сохраните проект Delta Design. Кликните правой кнопкой мыши в панели навигации на узле "Плата" и в контекстном меню выберите пункт "Экспортировать в" –> "Плату TopoR (FST)" (Рис. 1).
<sitecut>
|
|---|

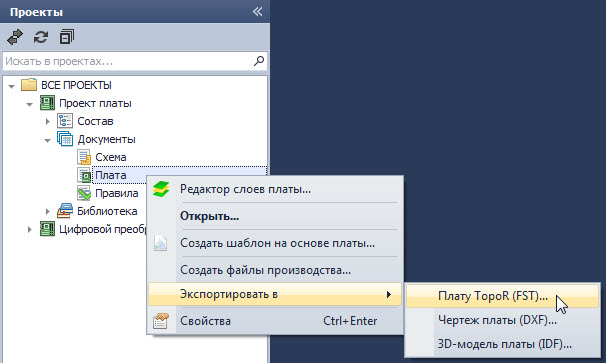

| Рис. 1 - Экспорт платы в TopoR |
Откроется мастер экспорта проекта платы в TopoR, задайте имя и путь для выгрузки файла. По завершению работы мастера будет показан отчет с данными экспорта.
