Как добавить новые секции в компонент?

17.03.2015 Delta Design
Распечатать

В системе Delta Design в редакторе компонентов существуют следующие функции для создания новых секций компонента:

  • Создать новую секцию;
  • Создать новую секцию, используя УГО семейств;
  • Создать новую секцию, используя мастер создания УГО.

<sitecut>

Данные функции доступны из контекстного меню при клике левой кнопкой мыши на новую закладку (Рис. 1);

Рис. 1 - Функции по созданию новой секции

Создать новую секцию

При вызове данной функции в компоненте будет создана новая секция без какого-либо УГО. Использование этой функции предполагает создание УГО для секции "с нуля".

Создать новую секцию, используя УГО семейств

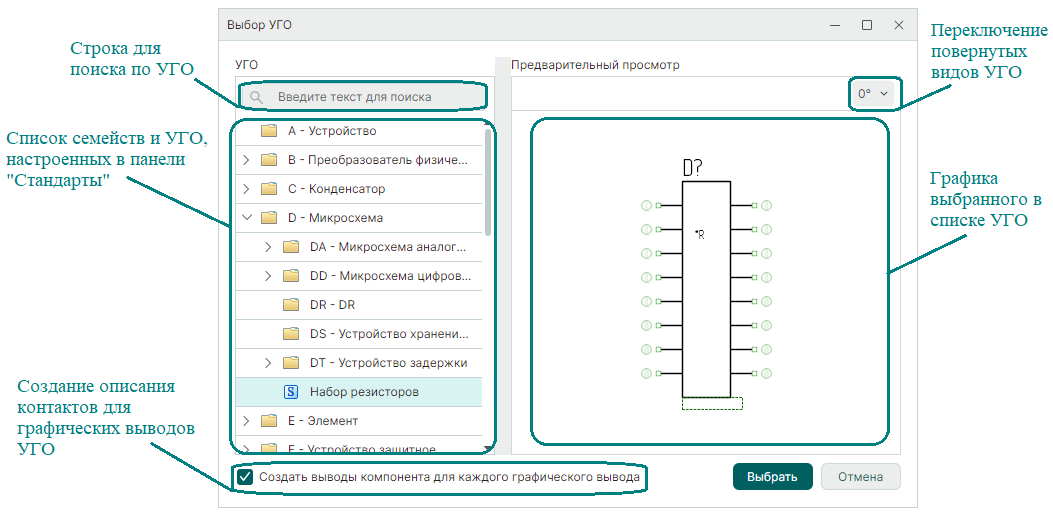

Данная функция используется для создания секции на основе УГО, заданных для семейств компонентов в панели "Стандарты". При вызове данной функции откроется форма выбора УГО (Рис. 2). В левой части формы представлен список всех семейств компонентов, внутри которых находятся типовые УГО.

В верхней части формы находится строка поиска по имени УГО. В правой части окна расположена область предварительного просмотра. В ней отображается выбранное УГО. В верхней части области предварительного просмотра расположен переключатель, с помощью которого отображается вид УГО при повороте.

При установке галочки в пункте "Создать выводы компонента для каждого графического вывода" (Рис. 2) в компонент будут добавлены новые контакты по числу выводов на УГО секции.

Рис. 2 - Форма выбора УГО

Создать новую секцию, используя мастер создания УГО

Мастер создания УГО следует использовать при формировании типовых УГО цифровых элемпентов, которые содержат большое число выводов. Вызвав данную функцию и пройдя по шагам мастера, возможно задать количество выводов на каждой из сторон УГО, расстояние между выводами, префиксы меток выводов, а также настроить параметры графики УГО.
