Как изменить имя электрической цепи?

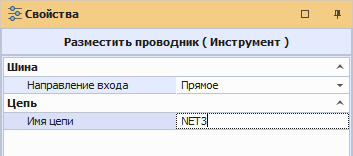

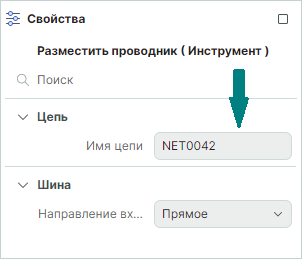

При размещении электрической цепи в схемотехническом редакторе Delta Design её имя формируется автоматически в формате "NETXXXX", где "XXXX" - номер цепи, то есть "NET0001", "NET0002" и т.д. Пользователь может задать имя проводника в процессе её размещения. Для этого, находясь в режиме размещения цепи, перейдите в панель "Свойства" и измените значение в поле "Имя цепи" (Рис. 1).
|
|---|
| Рис. 1 - Задание имени цепи в процессе размещения |
Имя цепи можно изменить и после её размещения в редакторе. Для этого выделите сегмент цепи или всю цепь целиком. Надо отметить, что переименование сегмента цепи приводит к изменению имени всей цепи.
- Выделите требуемую цепь или её фрагмент.
-

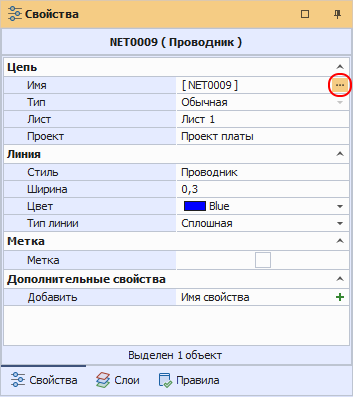

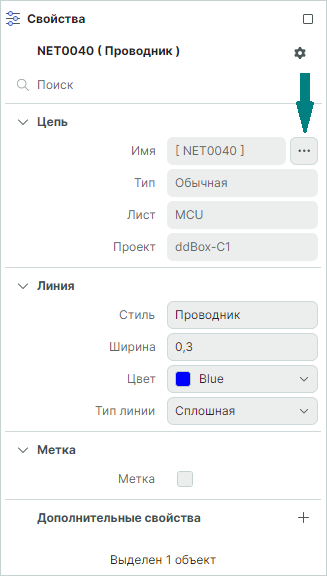

В панели "Свойства" нажмите на три точки "..." в поле "Имя" (Рис. 2).
Рис. 2 - Вызов формы переименования цепи -
Откроется форма переименования цепи (Рис. 3).
В поле "Текущее название цепи" отображается имя цепи в данный момент. В поле "Введите новое имя..." можно задать новое имя цепи.
Если поставить флажок в поле "Использовать генерацию имен цепей", то поле ввода имени цепи и список цепей проекта станут неактивны. При этом цепи будет присвоено новое имя в формате по умолчанию ("NETXXXX") с ближайшим незанятым номером.
В списке "Выберите имя цепи из списка" отображаются всех цепи проекта.
Применить переименование можно к текущему проводнику или ко всей цепи в целом:
- при выборе пункта "Применить действие ко всей цепи" все проводники цепи, изменят его на выбранное в данной форме.
- при выборе пункта "Применить действие к фрагменту цепи", будет переименован только текущий проводник, а все же остальные проводники останутся в той же цепи, что и были.

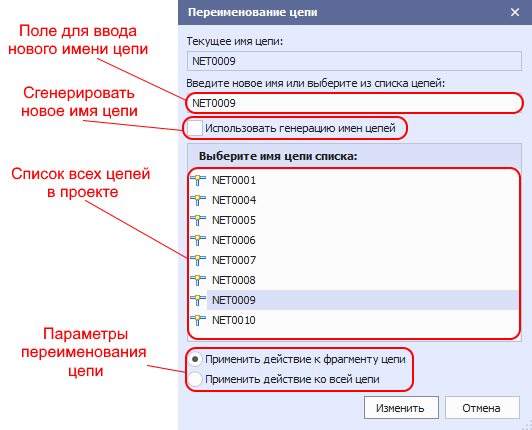

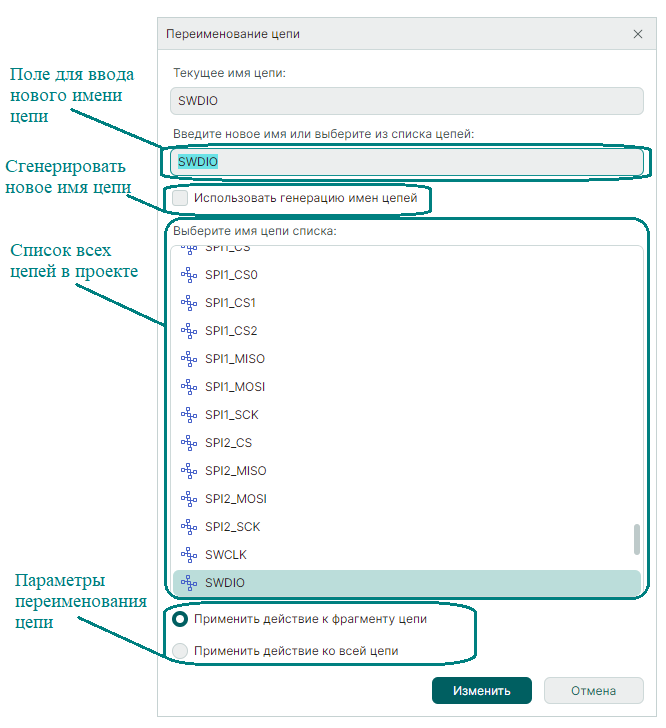

Рис. 3 - Форма переименования цепи - Укажите новое имя цепи в форме переименования и нажмите кнопку "Изменить".
