Атрибуты компонента в системе Delta Design можно разделить на две категории:

• общие свойства компонента;
• атрибуты радиодеталей компонента.

Общие свойства компонента

Общие свойства компонента задаются на вкладке "Свойства" в нижней части редактора компонентов (Рис. 1).

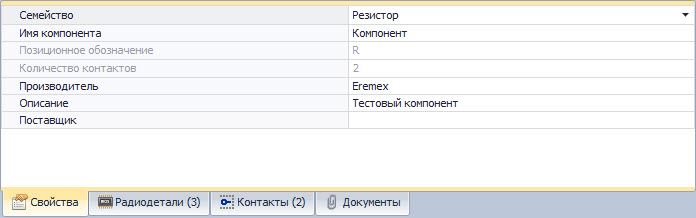

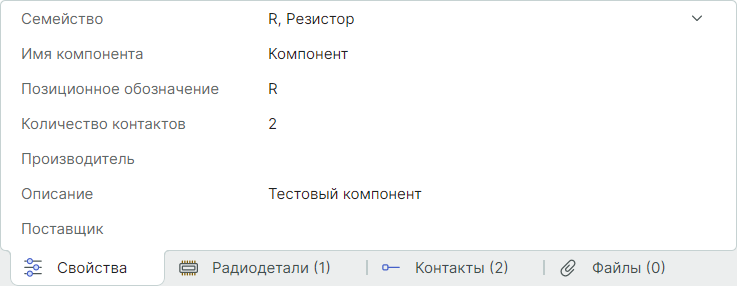

Рис. 1 - Заполнение общих свойств компонента

Вкладка "Свойства" содержит общие свойства компонента.

Поле "Семейство" является обязательным для заполнения, здесь отображаются семейства компонента. Выбор семейства происходит на этапе создания компонента. Семейство, к которому относится компонент, определяет список атрибутов и буквенную часть позиционного обозначения компонента на схеме.

Поле "Имя компонента" также является обязательным для заполнения, здесь отображается имя библиотечного компонента. Имя компонента должно быть уникальным, то есть не совпадать с именем другого компонента в рамках одной библиотеки

Поле "Позиционное обозначение" недоступно для редактирования и определяется выбранным семейством. Здесь автоматически отображается буквенное обозначение семейства, которому принадлежит компонент.

Поле "Количество контактов" также недоступно для редактирования , здесь автоматически отображается количество контактов, заданных для компонента.

Поля "Производитель", "Описание" и "Поставщик" являются необязательными и могут свободно редактироваться. Здесь отображается справочная информация по компоненту.

Вышеперечисленные свойства являются общими для компонента в целом, и, следовательно, для всех его радиодеталей.

Атрибуты радиодеталей компонента

Заполнение списка атрибутов радиодетали компонента и определение других параметров происходит на этапе создания радиодетали компонента.

Вкладка "Радиодетали" предназначена как раз для работы с радиодеталями компонента.

Перейдите на вкладку "Радиодетали", на которой отображаются радиодетали компонента. Каждой строке таблицы соответствует одна радиодеталь, а значения атрибутов записываются в соответствующих столбцах.

Набор атрибутов зависит от выбранного семейства компонентов. Список семейств и их атрибутов является одним из стандартов системы. Для редактирования этого стандарта откройте панель "Стандарты"  и дважды кликните по узлу "Семейства компонентов".

Для того чтобы включить отображение атрибута на УГО компонента, необходимо в редакторе выделить контейнер для атрибутов радиодетали и в панели "Свойства" поставить флажки в чек-боксах напротив тех атрибутов, которые должны быть показаны на УГО и в дальнейшем на схеме (Рис. 2).

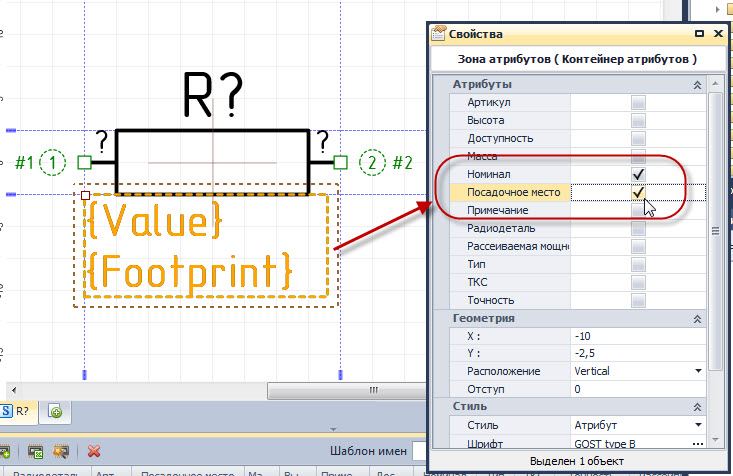

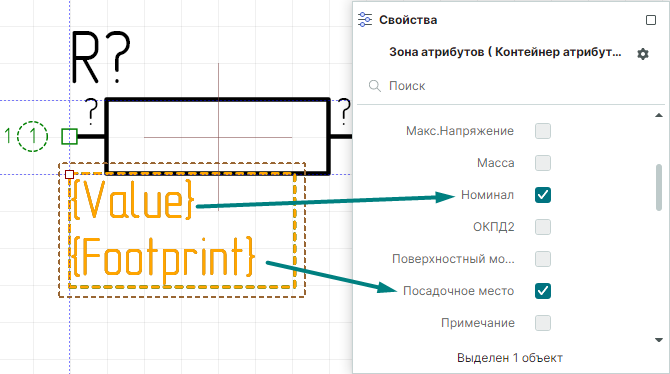

Рис. 2 - Включение видимости атрибутов на УГО

Положение контейнеров для атрибутов можно изменить, свободно перемещая их в редакторе УГО.

На схеме атрибуты радиодеталей не имеют жесткой связи друг с другом, поэтому эти атрибуты можно свободно перемещать по схеме (Рис 3).
