Выбрав инструмент "Разместить трек"   в панели инструментов Delta Design и находясь в режиме размещения, есть возможность быстрого переключения активного слоя. Для этогоиспользуйте клавиши стрелок "ВВЕРХ" и "ВНИЗ".

В версии 1.1 для смены активного слоя используются горячие клавиши "PageUp" и "PageDown". Также можно использовать пункты контекстного меню "Предыдущий слой" и"Следующий слой".

При этом переключение происходит только между сигнальными слоями, заданными в настройках проекта.

<sitecut>

Переключение активного слоя работает следующим образом:

• Если пользователь только зашел в режим проведения дорожки, но еще не начал её размещение, то при нажатии стрелок будет просто происходить переключение сигнальных слоев. Текущий активный слой будет выделен на панели "Слои", а также будет отображаться в выпадающем списке в строке состояния  .

• Если пользователь начал проведение дорожки, но еще не зафиксировал ни одной её точки, то вместе со сменой сигнального слоя произойдет смена слоя, на котором эта дорожка будет размещена. При этом цвет предварительного вида дорожки изменится (Рис. 1, 2).

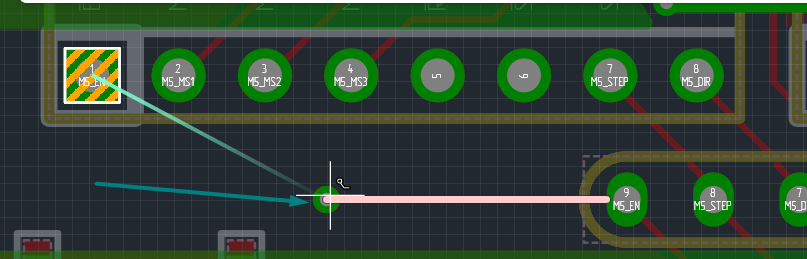

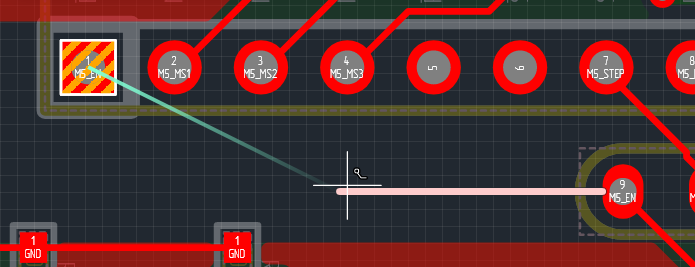

  Рис. 1 - Переключение слоя (Шаг 1)	Рис. 2 - Переключение слоя (Шаг 2)



  • Если пользователь в процессе размещения дорожки уже зафиксировал некоторые ее участки, то после нажатия стрелки в точке последнего зафиксированного сегмента дорожки будет добавлено переходное отверстие и размещение дорожки продолжится уже на другом сигнальном слое (Рис. 3, 4).

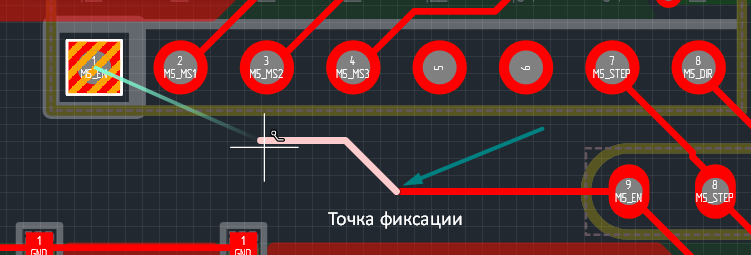

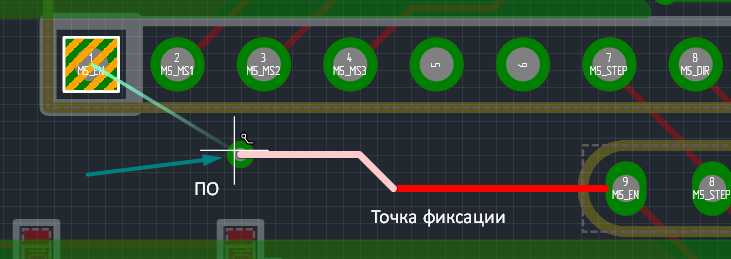

    Рис. 3 - Размещение переходного отверстия (Шаг 1)	Рис. 4 - Размещение переходного отверстия (Шаг 2)
