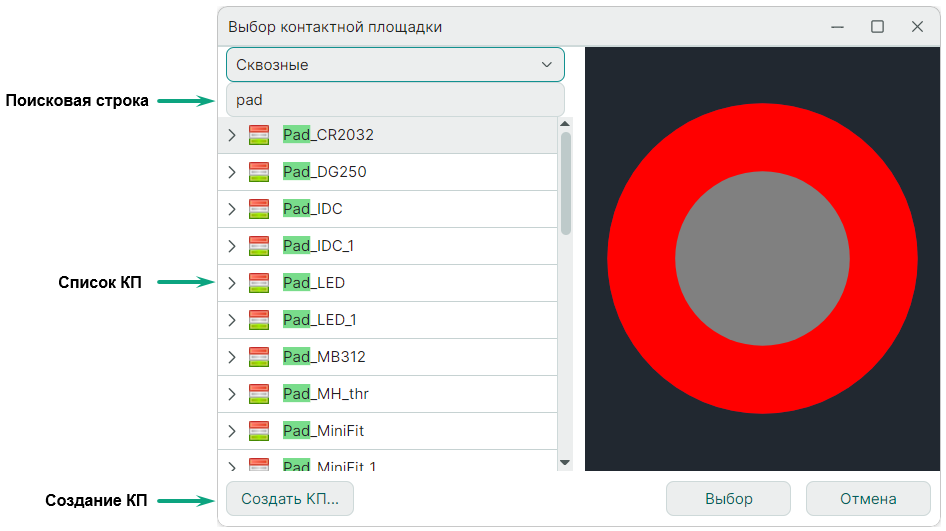

Работа в редакторе посадочных мест системы Delta Design предполагает, что в библиотеке уже созданы контактные площадки. Для размещения на посадочном месте контактной площадки выберите инструмент "Разместить контактную площадку" , он доступен на панели инструментов "Плата". При активации размещения КП, в панели "Свойства" будут отображаться параметры размещаемой контактной площадки. Чтобы поменять стиль контактной площадки (выбрать нужную из созданных), кликните в поле "Стиль" (Рис. 1). Откроется всплывающее окно (Рис. 2) со списком контактных площадок, существующих в данной библиотеке. Для списка доступны поиск по имени контактной площадки, и сортировка. В нижней части окна расположена область предварительного просмотра, в ней отображается выбранная КП.

<sitecut>

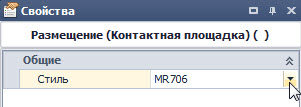

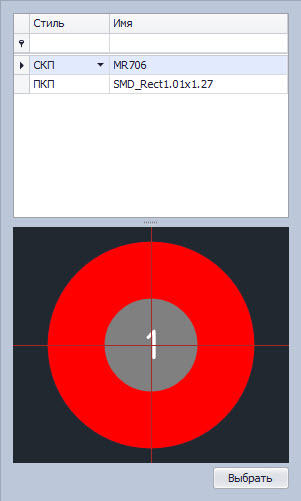

Рис. 1 - Выбор стиля контактной площадки	Рис. 2 - Окно выбора и просмотра контактной площадки

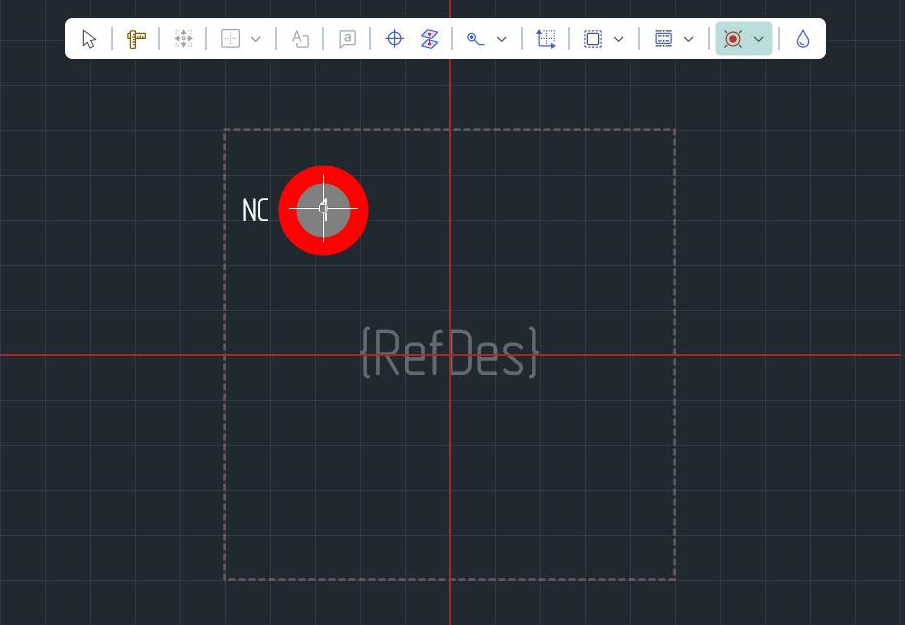

Выделите необходимую контактную площадку и нажмите кнопку "Выбрать". После этого переведите курсор в редактор, под курсором мыши будет показан предварительный вид контактной площадки. В процессе размещения доступна функция поворота площадки на 90 градусов, для этого необходимо нажать клавишу "R". Чтобы разместить контактную площадку на посадочном месте, кликните в выбранном месте левой кнопкой мыши. Для выхода из инструмента размещения нажмите правую кнопку мыши и в контекстном меню выберите пункт "Отменить" (или нажмите клавишу Escape на клавиатуре).

При размещении контактных площадок их нумерация будет происходить автоматически. Если необходимо изменить номер контактной площадки, то выделите её в редакторе и измените в панели "Свойства" значение в поле "Номер контакта". Ещё один способ перенумеровать контактные площадки - воспользоваться инструментом "Перенумеровать КП" , в его свойствах можно задать префикс, начальный номер КП и шаг перенумерации. Использование этого инструмента облегчает перенумерацию большого числа контактных площадок, так как он поддерживает групповую перенумерацию с заданными параметрами.

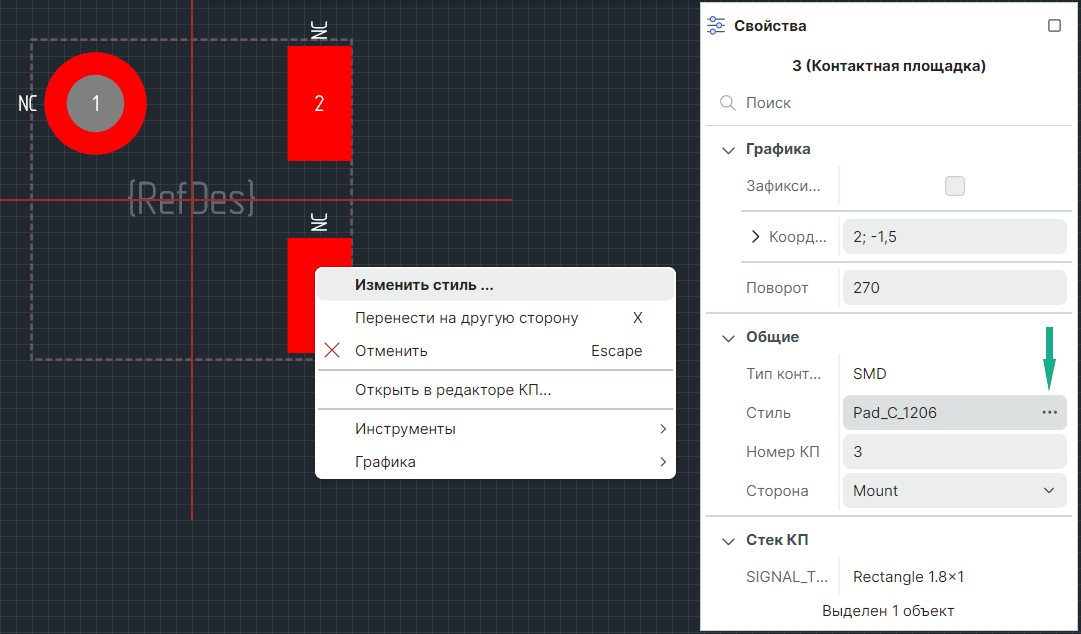

Для размещенной КП в панели "Свойства" можно изменить стиль, угол поворота и задать/изменить координаты расположения (чтобы поместить центр КП в указанную точку).
