Как соединить несколько шин между собой?

17.03.2015 Delta Design
Распечатать

В схемотехническом редакторе Delta Design шины могут быть соединены несколькими способами:

  • с помощью графического соединения;
  • с помощью задания одинаковых имен.

Шины могут быть соединены как на одном листе, так и на разных листах проекта.

<sitecut>

Графическое соединение нескольких шин

Подключение новой шины к имеющейся

При размещении новой шины, она может иметь в качестве конечной точки другую шину на схеме (Рис. 1). При этом новая шина получит имя существующей.

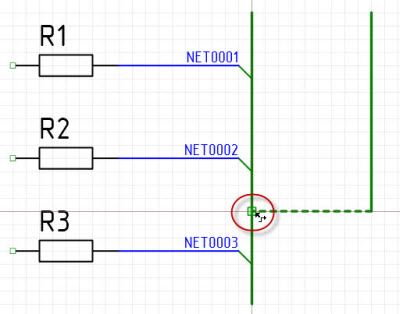

Рис. 1 - Соединение новой шины с имеющейся на схеме
Соединение нескольких размещенных шин

Размещенные на листе шины могут быть соединены несколькими способами:

  • с помощью инструмента "Разместить шину"

Для этого нужно разместить новую шину, начальная точка которой будет находиться на одной шине, а конечная точка - на другой (Рис. 2). При этом имя результирующей шины будет взято у той шины, от которой начинается подключение (в данном случае это шина "BUS0001").

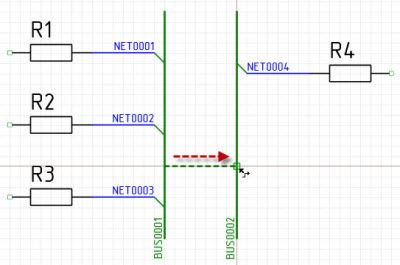

Рис. 2 - Соединение нескольких размещенных шин с помощью инструмента
  • с помощью перемещения точки редактирования шины

Для этого нужно выделить одну из шин и перетащить с зажатой левой кнопкой мыши её точку редактирования к другой шине (Рис. 3). При этом произойдет соединение шин, имя результирующей шины будет взято у шины, к которой производится подключение (в данном случае это шина "BUS0001").

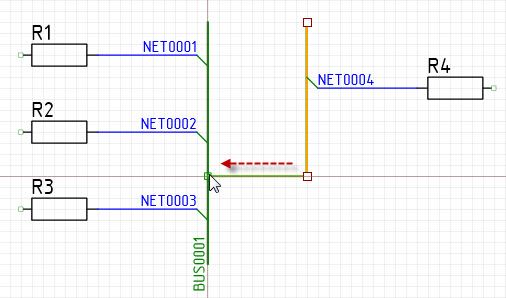

Рис. 3 - Соединение нескольких размещенных шин с помощью перемещения точки редактирования

Соединение шин с помощью их переименования

В редакторе схем можно соединить между собой шины, которые не имеют линий физического соединения, например, шины, находящиеся на разных листах проекта. Для этого нужно задать у этих шин одинаковые имена в панели "Свойства" в поле "Имя шины" (Рис. 4). При соединении шины с другой шиной будет доступен весь список её цепей.

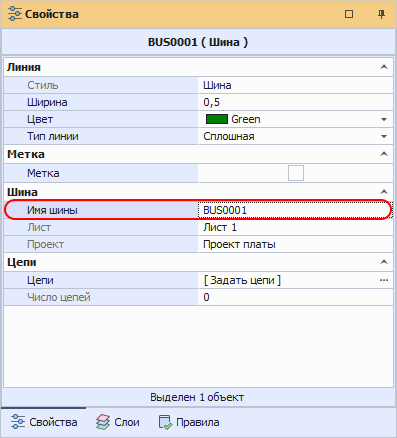

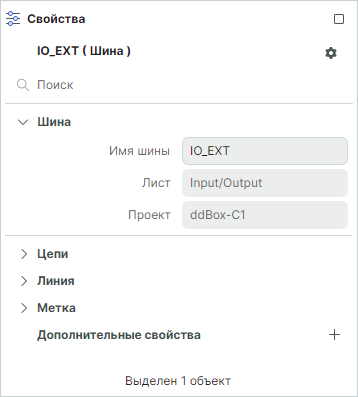

Рис. 4 - Переименование шины
