Для размещения шины на схеме в системе Delta Design выберите инструмент "Разместить шину" из панели инструментов. Шина представляет собой полилинию, которая может состоять из нескольких сегментов. Задавая вершины ломаной кликом левой кнопкой мыши в редакторе, постройте шину.

Соединить какую либо цепь с шиной можно двумя способами:

• начать рисование цепи на другом допустимом объекте схемы (например, выводе компонента) и в качестве конечной точки подключения цепи указать точку на шине;
• в качестве начальной точки указать точку на шине, а закончить цепь на другом допустимом объекте схемы.

<sitecut>

Рассмотрим первый способ. Выберите инструмент "Разместить цепь" из панели инструментов. Кликните левой кнопкой мыши, например, на выводе компонента, затем кликните левой кнопкой мыши на шине, чтобы завершить размещение цепи. При этом в точке соединения цепи с шиной автоматически появится символ подключения к шине, у которого будет по умолчанию включено отображение метки с именем цепи (Рис. 1).

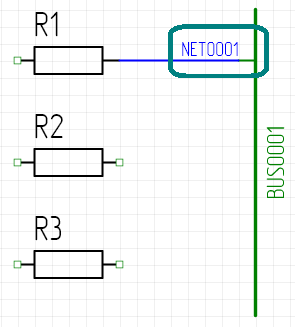

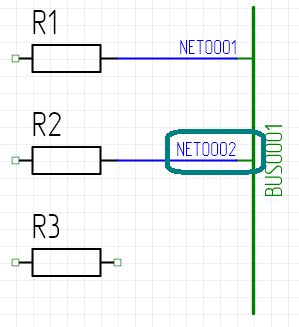

Рис. 1 - Подключение первой цепи к шине

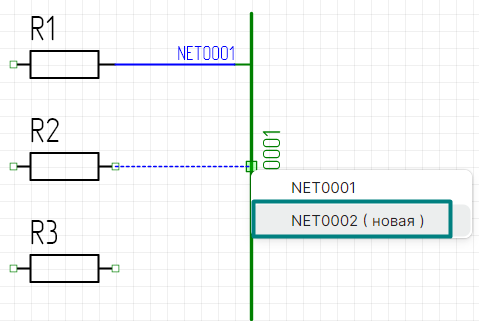

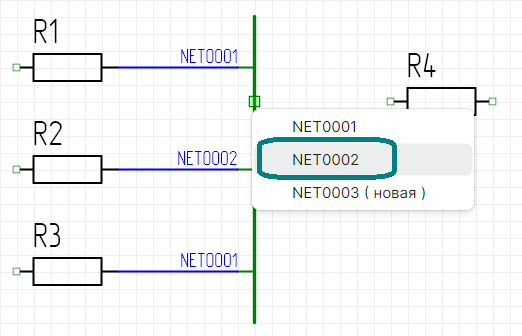

При подсоединении к шине, аналогичным способом, последующих цепей, в момент подключения появится контекстное меню, в котором можно выбрать создавать новую цепь или подсоединить цепь к существующей:

• если выбрать создание новой цепи (Рис. 2), то в шину будет добавлена новая цепь с именем по умолчанию (в данном случае "NET0003");

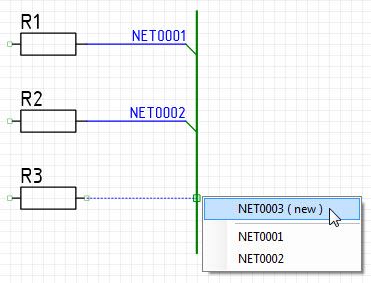

Рис. 2 - Создание новой цепи в шине

• если выбрать одну из подключенных к шине цепей (Рис. 3), то подсоединяемая к шине цепь будет иметь такое же имя, что и выбранная (в данном случае "NET0001"), а количество подключений данной цепи к шине будет увеличено на 1.

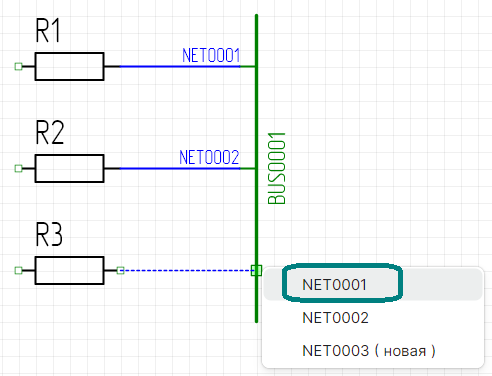

Рис. 3 - Соединение с уже имеющейся в шине цепью

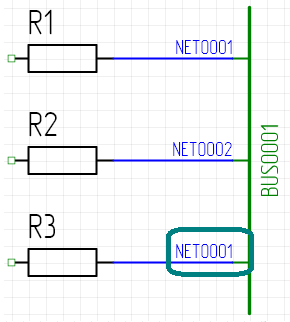

Таким образом, цепи, идущие к компонентам "R1" и "R3", окажутся соединенными с помощью шины.

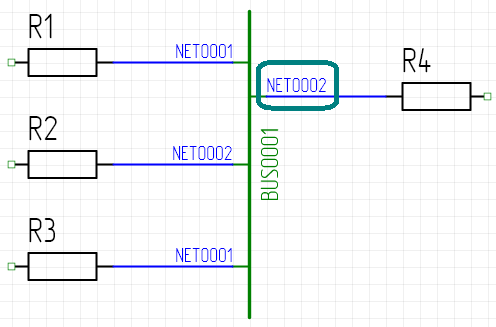

Соединить цепи, подключенные к шине, можно и после их размещения. Для этого нужно выделить символ подключения к шине у требуемой цепи, в панели "Свойства" раскрыть выпадающий список в поле "Имя цепи" (Рис. 4). В нем будет показан перечень всех цепей, подключенных к шине. Выберите имя цепи, с которой нужно произвести соединение. При этом цепь сменит свое имя на выбранное из списка.

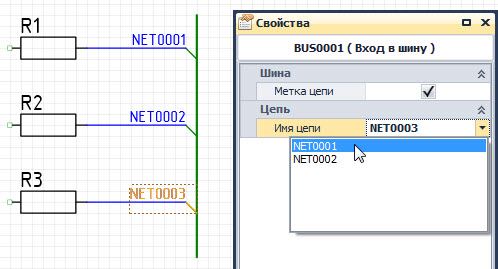

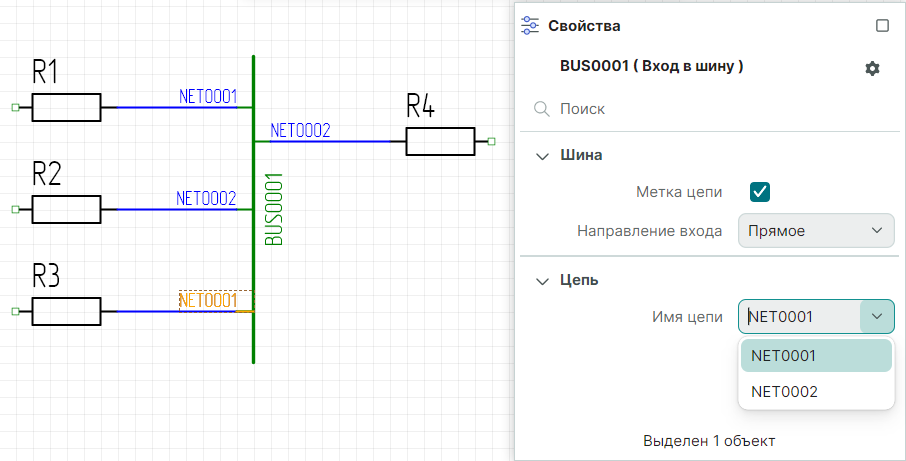

Рис. 4 - Соединение цепей в шине через панель "Свойства"
