Если в проекте необходимо использовать такой формат листа, которого нет в предустановленных наборах (ГОСТ и ANSI), то в системе Delta Design можно создать собственный формат листа.

Для этого откройте панель "Стандарты" , вызвав соответствующий инструмент в панели инструментов. В панели "Стандарты" раскройте узел "Форматы листов схемы", кликните правой кнопкой мыши на папке "Прочее", выберите из контекстного меню пункт "Создать новый формат листа" (Рис. 1).

<sitecut>

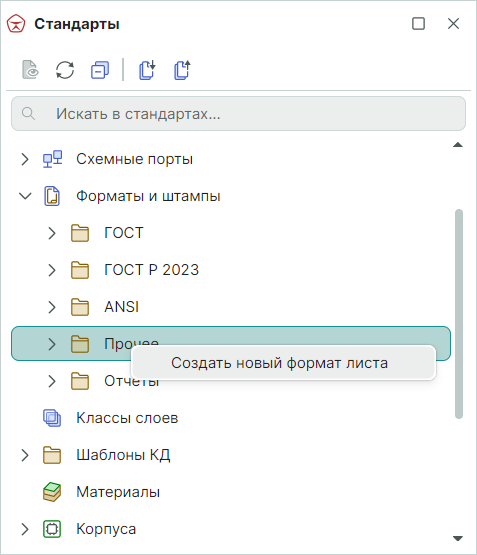

Рис. 1 - Добавление нового формата

После этого откроется форма с параметрами создаваемого листа (Рис. 2). В поле "Имя листа" задайте имя нового листа. В поле "Создать на основе" выберите лист, графика которого должна быть скопирована в новый. Если требуется создать лист "с нуля", выберите в поле "Создать на основе" значение "Новый лист". В этом случае станут доступны поля "Ширина" и "Высота" для ввода размеров листа (при создании листа на основе другого эти значения будут взяты из листа-оригинала).

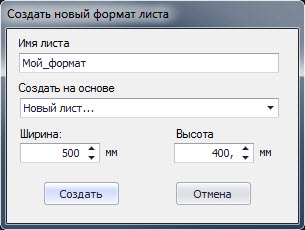

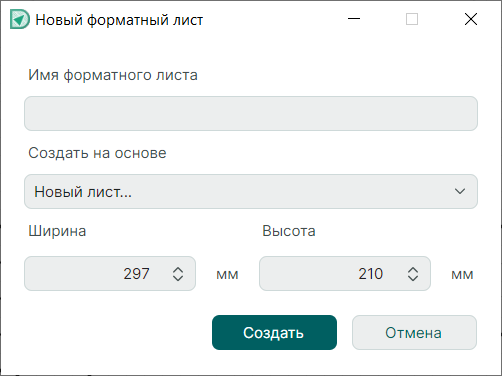

Рис. 2 - Параметры создаваемого листа

Чтобы снова получить доступ к свойствам листа, кликните правой кнопкой мыши в произвольном месте редактора и выберите из контекстного меню пункт "Свойства".

Для того, чтобы добавить на лист графику, текст и атрибуты, используйте следующие инструменты из панели инструментов: .

Закончив создание нового формата листа, нажмите кнопку "Сохранить". Созданный формат появится в панели "Стандарты" в разделе "Форматы листов схемы" в папке "Прочее". При необходимости его можно открыть в редакторе, дважды кликнув по нему левой кнопкой мыши, и внести еще какие-то изменения.
