Рекомендуемая методика работы с системой Delta Design включает в себя несколько последовательных основных этапов проектирования печатных плат:

• Формирование стандартов.
• Формирование базы радиоэлектронных компонентов.
• Создание проекта печатной платы.
• Создание электрической схемы.
• Определение правил трассировки.
• Разработка конструкции печатной платы.
• Трассировка.
• Выпуск конструкторской документации.
• Создание файлов производства.

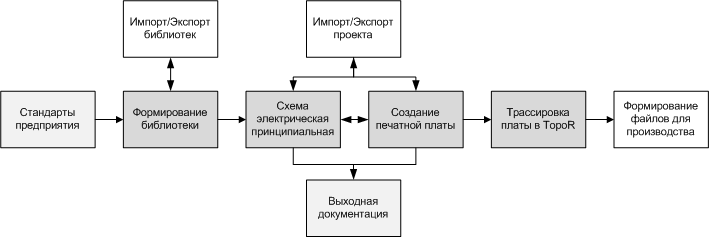

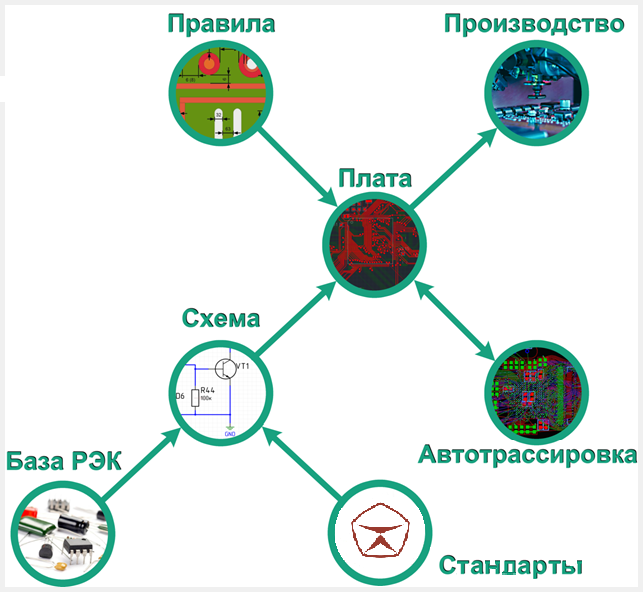

Схема работы с системой показана на рисунке.

Стандарты

К стандартам системы Delta Design относятся:

• список семейств и типовых УГО;
• настройки сеток;
• схемные порты;
• стандартные форматы и штампы листов документов;
• настройки классов слоев;
• шаблоны конструкторской документации;
• сведения о материалах, используемых в плате;
• типовые корпуса, согласно стандарту IPC;
• шаблоны правил проектирования;
• таблицы стилей, к которым относятся настройки линий, текста и другие, применяемые в разных редакторах;
• шаблоны слоев платы;
• графические символы для специального обозначения;
• технологические правила (DFM правила);
• шаблоны плат.

Стандарты определяют внешний вид выпускаемых документов, настройки, используемые в редакторах, и базовые характеристики печатных плат. Система Delta Design уже поставляется с набором УГО и шаблонами оформления документов, выполненных в соответствии с требованиями ГОСТ.

База компонентов

Следующим этап - формирование базы данных РЭК. Она может сформирована путем ввода данных или путем импорта из сторонних систем. База состоит из отдельных библиотек, в которых хранятся все данные, необходимые для описания компонента. Импорт и экспорт из базы РЭК осуществляется на уровне библиотек.

Создание проекта печатной платы

Все данные о печатной плате ведутся в рамках одного проекта. В рамках проекта разрабатываются схема и плата, ведутся правила проектирования. Выпуск документации осуществляется также в рамках проекта. Проект создается с использованием стандартов оформления документации, шаблонов правил проектирования и шаблонов слоев платы. Проекты могут экспортироваться и импортироваться.

Схема электрическая принципиальная

Электрические схемы создаются на базе отдельных компонентов. Компоненты размещаются на схеме и соединяются цепями. Таким образом формируется нетлист проекта. В нетлисте содержится информация, какими цепями соединены контакты компонентов.

Процесс создания схемы совмещен с выпуском документации - при окончании работы со схемой могут быть выпущены следующие документы:

• Схема электрическая принципиальная.
• Ведомость покупных изделий.
• Перечень элементов (плоский и иерархический).

Выпускаемая документация соответствует выбранным стандартам (по умолчанию используются стандарты ГОСТ).

Определение правил трассировки

Правила проектирования задают ограничения характеристик объектов на плате, например, ширину печатных проводников, расстояние между проводящими элементами разных цепей, зоны запрета.

Создание печатной платы

Этап создания платы предполагает следующие действия:

• Формирование списка слоев платы и переходных отверстий.
• Определение границ платы.
• Расстановку компонентов.

Трассировка платы и создание файлов производства

Заготовка платы, полученная на предыдущем этапе, экспортируется в программу TopoR. В этом программе осуществляется трассировка платы и выпуск файлов для производства.

Выпуск документации

Конструкторская документация может быть выпущена при завершении работы со схемой. Производственная документация выпускается по окончании работы с платой.
