Обзор

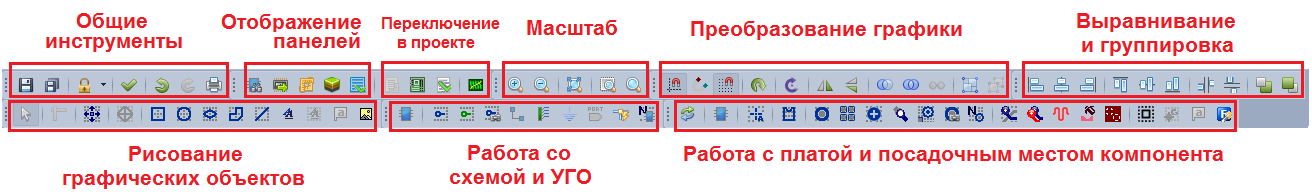

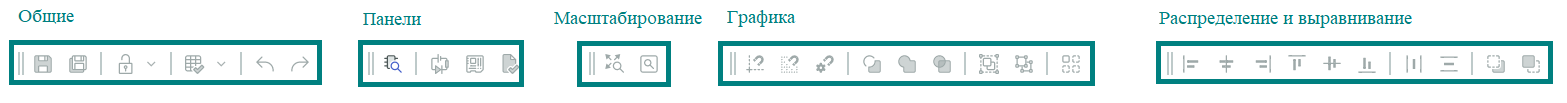

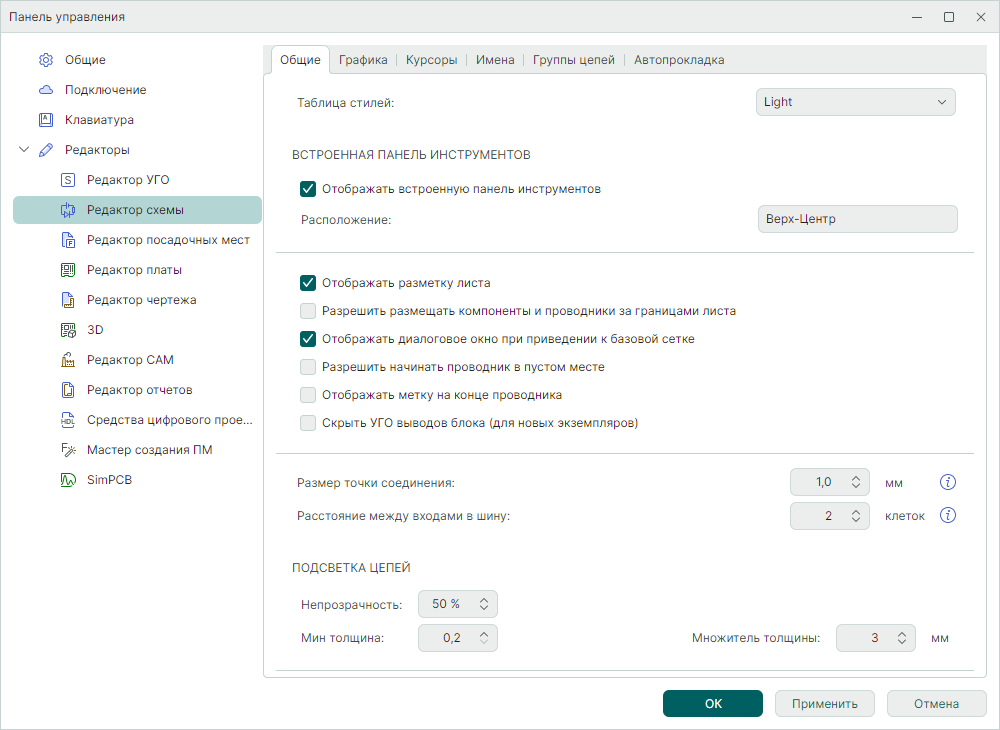

При первом запуске Delta Design ECAD пользователю отображаются следующие панели инструментов, которые располагаются под главным меню (Рис. 1):

Первая строка:

• Общие
  Панель содержит инструменты, используемые практически во всех редакторах системы (сохранить и т.д).
• Панели
  Включат два блока инструментов: для отображения самих панелей и для переключения между редакторами в пределах одного проекта.
• Масштабирование
  Содержит инструменты изменения масштаба в графических редакторах системы.
• Графика
  Включает инструменты привязки к сетке графических объектов, а также инструменты для преобразования графики (поворот, отражение и т.д.)
• Распределение и выравнивание
  Содержит инструменты для расположения в определенном порядке объектов в графических редакторах.

Вторая строка содержит "тематические" панели, т.е. панели с инструментами для редактирования определенных данных:

• Рисование
  Содержит инструменты для создания простой графики.
• Схема
  Включает инструменты для редактирования схемы и условного графического обозначения.
• Плата
  Содержит инструменты для редактирования посадочного места и платы.

Управление панелями инструментов

Настройки видимости панели

Пользователь может настроить какие панели необходимо показывать с помощью пунктов главного меню Вид -> Панели инструментов или с помощью контекстного меню на самих инструментах (рис. 2).

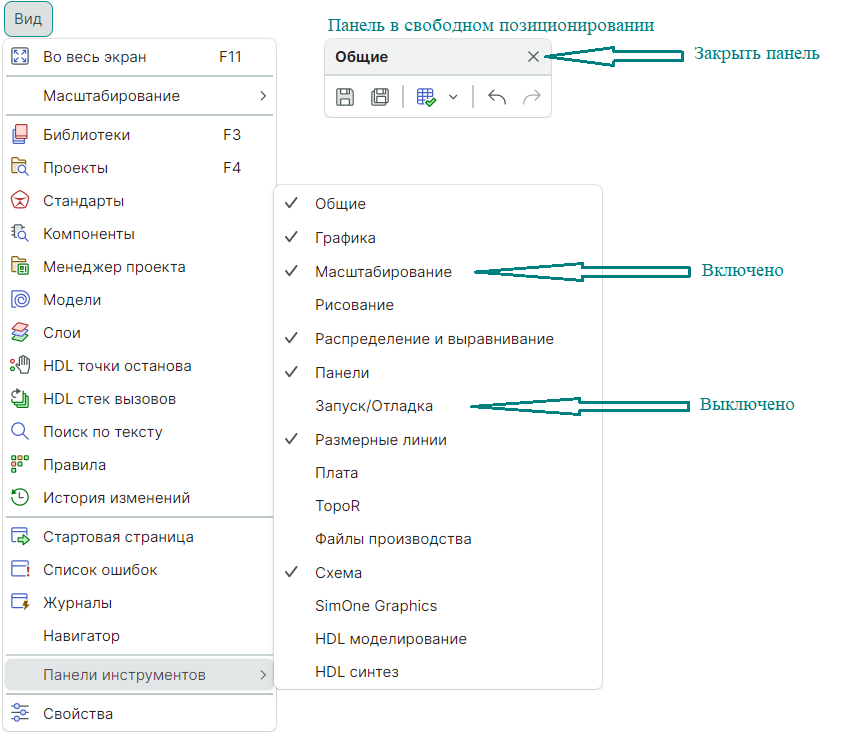

Рис. 2 - Настройка видимости панелей инструментов

Также панель можно закрыть, нажав на крестик при ее свободном позиционировании.

Перемещение панелей инструментов

Любую панель инструментов можно переместить, для этого необходимо перетащить ее с зажатой левой клавишей мыши за три точки в начале панели (Рис. 3).

Рис. 3 - Перемещение панели инструментов

Панели инструментов можно разместить в любом месте по периметру окна программы (Рис. 4а, 4б).

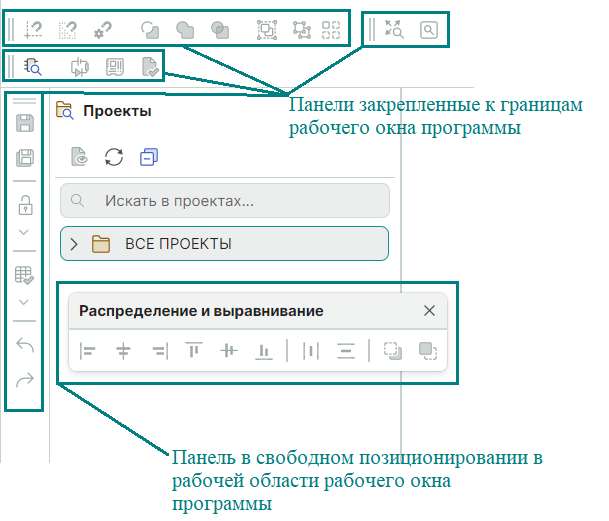

Рис. 4а, 4б - Расположение панелей инструментов на разных сторонах рабочего пространства

Также доступно свободное (плавающее) позиционирование панелей, когда они размещаются в произвольном месте окна программы или вне его (Рис. 5).

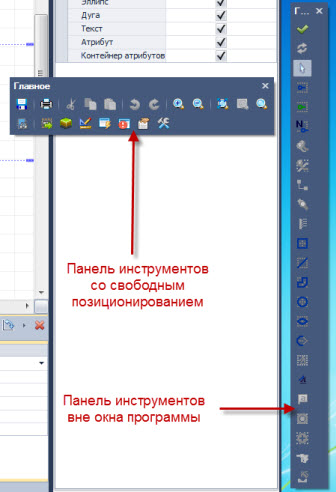

Рис. 5 - Плавающее расположение панелей

Изменение размеров панели при ее свободном позиционировании

При плавающем расположении панели инструментов пользователь может изменить форму панели. Для этого надо навести курсор мыши на границу панели, в этот момент курсор примет вид стрелочек, и перетащить границу (Рис. 6). Все инструменты при этом автоматически перестроятся.

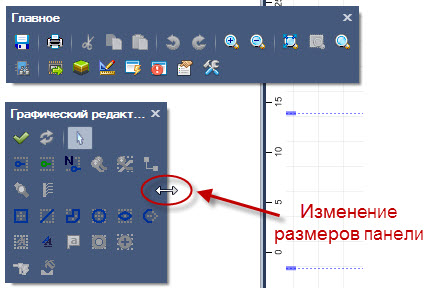

Рис. 6 - Изменение формы плавающей панели инструментов

В каждом редакторе также возможен вызов инструментов, доступных в данном редакторе, через контекстное меню. Для этого нужно кликнуть в редакторе правой кнопкой мыши -> Инструменты (Рис. 7 - на примере схемотехнического редактора).

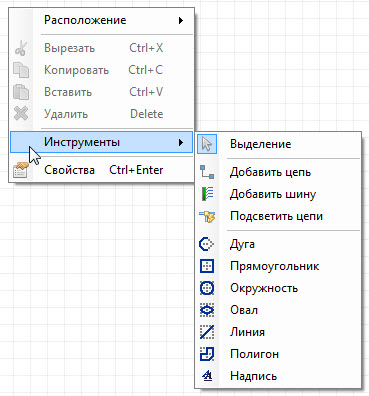

Рис. 7 - Вызов инструментов редактора через контекстное меню
