Для эффективной работы с цепями электрической схемы проекта в системе Delta Design существует панель «Менеджер проекта».

С помощью данной панели происходит управление компонентами и цепями в проекте и осуществляется навигация по электрической схеме.

• Работа с цепями в панели "Менеджер проекта"
• Просмотр списка цепей
• Цепи питания
• Функции доступные для цепи
• Показать цепь на схеме
• Подсветить цепь на схеме
• Показать вывод выбранной цепи

Работа с цепями в панели "Менеджер проекта"

Просмотр списка цепей

Для того чтобы увидеть информацию обо всех электрических цепях проекта, необходимо открыть панель "Менеджер проекта"   и перейти на вкладку "Цепи" (Рис. 1).

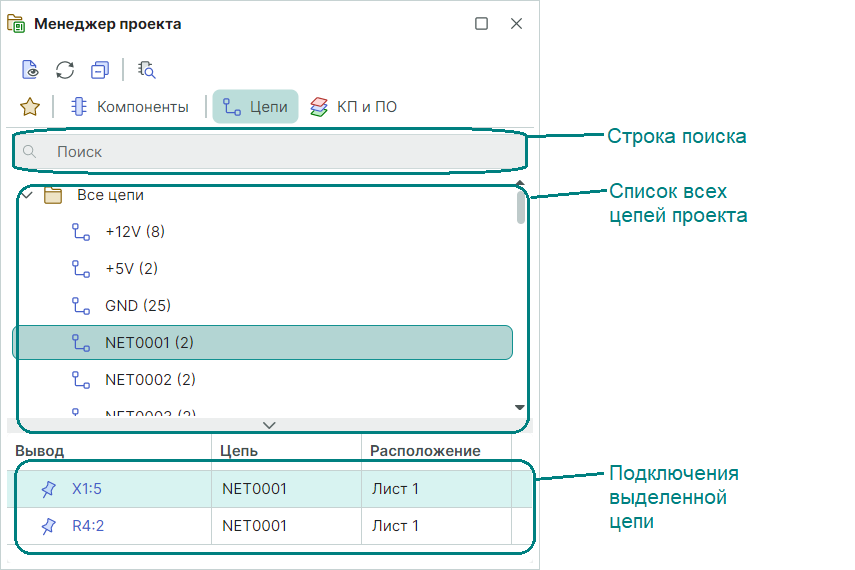

Рис. 1 - Панель "Менеджер проекта",  вкладка "Цепи"

В верхней части панели отображается строка поиска для быстрой навигации по всем цепям и компонентам проекта.

В узле "Все цепи" единым списком отображаются все цепи, которые были созданы в проекте.

При выделении какой-либо цепи в нижней части панели показывается информация о подключениях данной цепи к выводам компонентов с указанием имени компонента и названия листа.

Цепи питания

В узле «Цепи питания» отображаются те цепи, которые подключены к портам питания или цепи подключенные к контактам с типом «Power». Подобное обособление позволяет оперативно контролировать схему питания разрабатываемого устройства (Рис. 2).

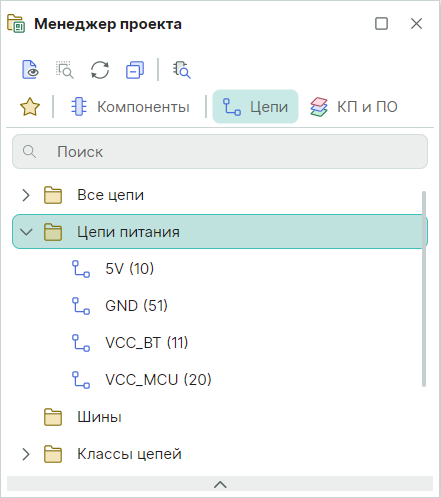

Рис. 2 - Узел "Цепи питания"

Функции доступные для цепи

В панели "Менеджер проекта" → "Цепи" для выделенной цепи доступен ряд функций (Рис.3).

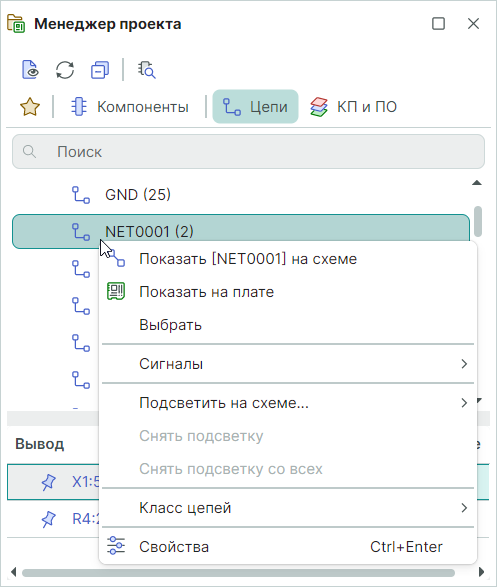

Рис. 3 - Функции доступные для цепи

Показать цепь на схеме

В панели "Менеджер проекта" → "Цепи" выделите необходимую цепь, кликните на ней правой кнопкой мыши и в контекстном меню выберите пункт "Показать на схеме" (Рис.4). В результате выбранная цепь будет подсвечена на схеме в редакторе, при этом все остальные объекты на листе будут отображаться слегка приглушенно. Чтобы выйти из данного режима, кликните в редакторе правой кнопкой мыши и выберите пункт "Отменить" (Рис. 5).

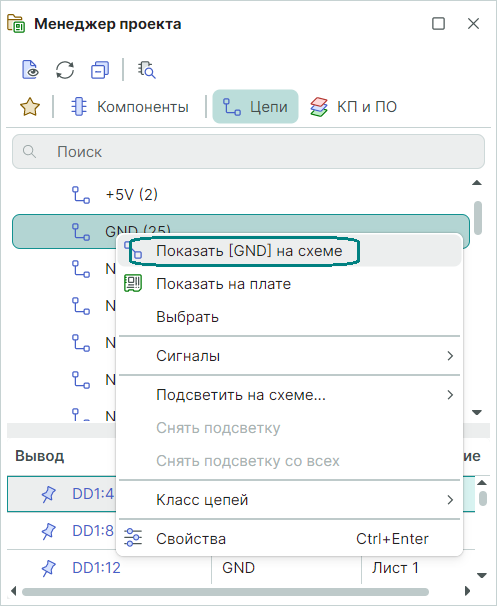

Рис. 4 - Функция "Показать на схеме"	Рис. 5 - Выход из режима показа цепи на схеме

Чтобы подсветить цепь на схеме, можно также дважды кликнуть на ней левой кнопкой мыши в панели "Менеджер проекта".

Подсветить цепь на схеме

Для электрических цепей доступна возможность подсветки цепей разными цветами для более удобного просмотра и анализа схемы.

Подсветка цепей сохраняется при закрытии редактора.

Выделите цепь в панели "Менеджер проекта" → "Цепи", которую нужно подсветить на схеме. Кликните на ней правой кнопкой мыши и выберите из контекстного меню пункт "Подсветить на схеме". Затем выберите один из предложенных цветов или нажмите "Другие цвета" для задания другого цвета (Рис. 6).

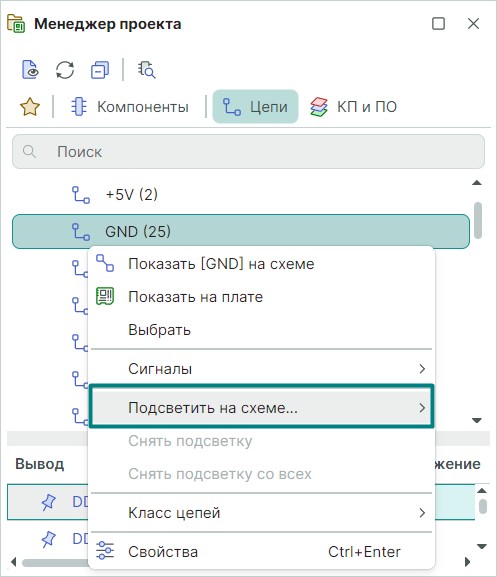

Рис. 6 - Подсветка цепей в панели "Менеджер проекта"

Рядом с именем подсвеченной цепи в панели "Менеджер проекта" → "Цепи" отображается кружок соответствующего цвета и в редакторе на схеме выбранная цепь также подсвечена этим же цветом (Рис. 7).

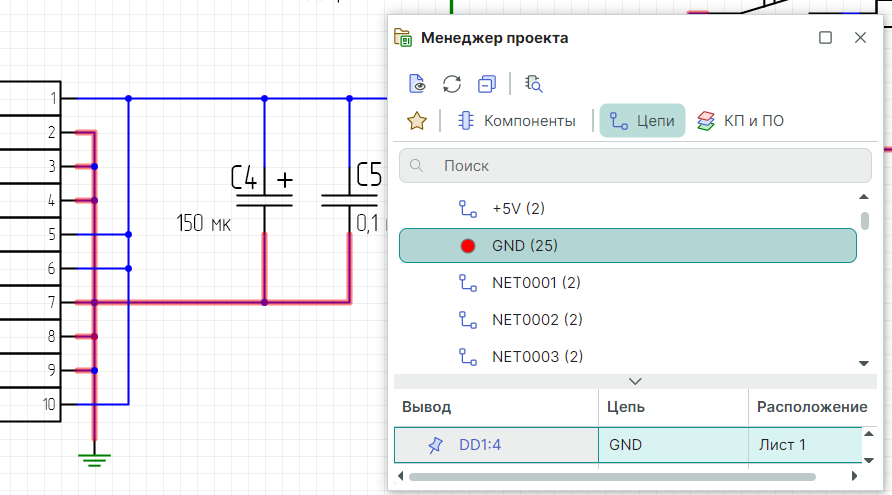

Рис. 7 - Результат подсветки цепи

Чтобы снять подсветку с цепи, кликните по имени цепи в панели "Менеджер проекта" → "Цепи"  правой кнопкой мыши и из контекстного меню выберите пункт "Снять подсветку".

Показать вывод выбранной цепи

При выборе цепи в панели "Менеджер проекта" → "Цепи"  в нижней части панели отображается таблица с информацией о выводах компонентов, к которым эта цепь подключена.

Из панели "Менеджер проекта" → "Цепи" есть возможность показать нужный вывод на схеме в редакторе.

Выберите вывод и, кликнув правой кнопкой мыши из контекстного меню, выберите пункт "Показать" (Рис. 8).

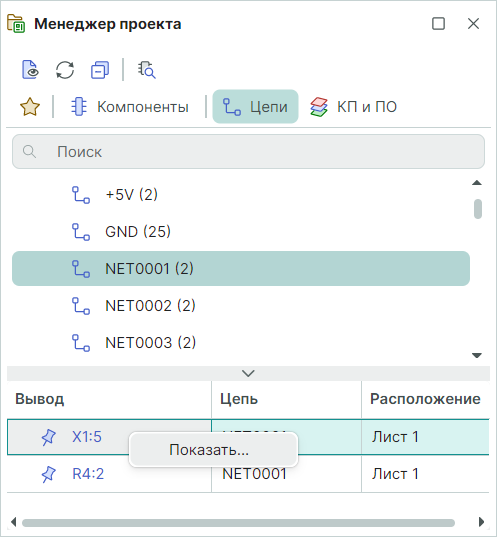

Рис. 8 - Подсветка вывода на схеме

При этом вывод будет подсвечен в редакторе, при этом все остальные объекты на листе будут отображаться слегка приглушенно (Рис.9).

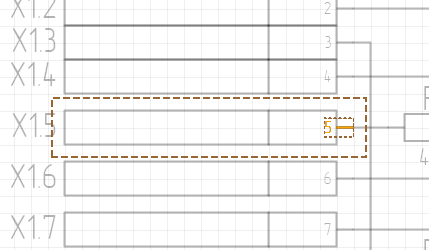

Рис. 9 - Результат подсветки вывода на схеме

В панели "Свойства" будут показаны свойства выделенного вывода, доступные для редактирования.

Чтобы выйти из данного режима, кликните в редакторе правой кнопкой мыши и из контекстного меню выберите пункт "Отменить".
