Форматы листов, используемые в редакторе схем системы Delta Design, изначально задаются при создании проекта в форме "Создание проекта печатной платы". Для этого в открывшейся форме при создании нового проекта перейдите на закладку "Схема" (Рис. 1).

По умолчанию для первого и последующих листов выбран одинаковый формат "А3, альбомная, форма 2". Для того, чтобы изменить формат, нажмите на три точки "..." рядом с именем формата. Если требуется, чтобы формат последующих листов отличался от первого листа, снимите галочку в поле "Такой же как первого" и выберите необходимый формат листа.

Рис. 1 - Задание форматов листов при создании проекта

При создании новых листов в редакторе схем, они будут добавляться с форматом, выбранным в форме при создании проекта. Изменить формат какого-либо листа можно через панель свойств, а также через форму настроек схемы.

• Для изменения формата листа через панель свойств, кликните правой кнопкой мыши по закладке требуемого листа и выберите из контекстного меню пункт "Свойства" (Рис. 2).

Рис. 2 - Вызов свойств листа схемы

В панели "Свойства" будут показаны параметры выбранного листа. Нажмите на три точки "..." в поле "Формат" (Рис. 3).

Рис. 3 - Изменение формата через панель "Свойства"

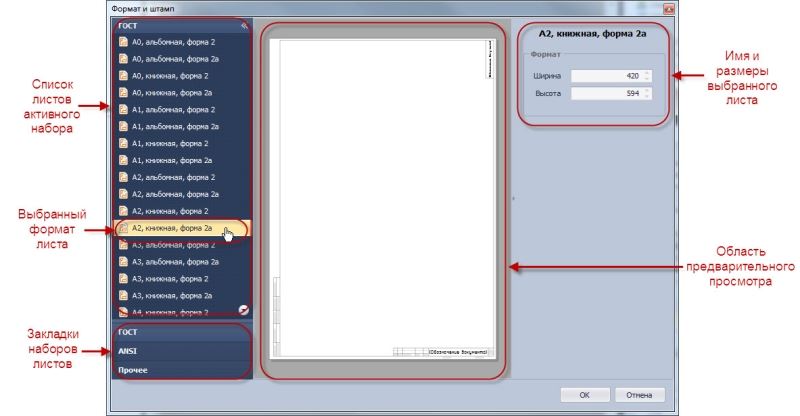

Откроется форма с выбором формата листа (Рис. 4). В левой части формы выберите нужный набор листов (по умолчанию выбран "ГОСТ") и формат листа из этого набора. Нажмите кнопку "OK".

Рис. 4 - Выбор формата листа

У выбранного листа изменится формат, при этом это не затронет объекты, находящиеся на данном листе.

• Для изменения формата листа через форму настроек схемы, кликните правой кнопкой мыши по закладке требуемого листа и выберите из контекстного меню пункт "Настройка схемы" (Рис. 5).

Рис. 5 - Вызов формы настроек схемы

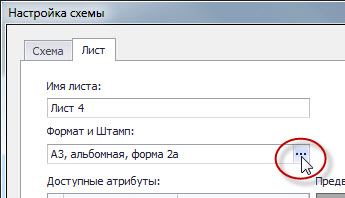

В открывшейся форме перейдите на закладку "Лист". Чтобы изменить формат листа, нажмите на три точки "..." в поле "Формат и Штамп" (Рис. 6).

Рис. 6 - Изменение формата через форму настроек схемы

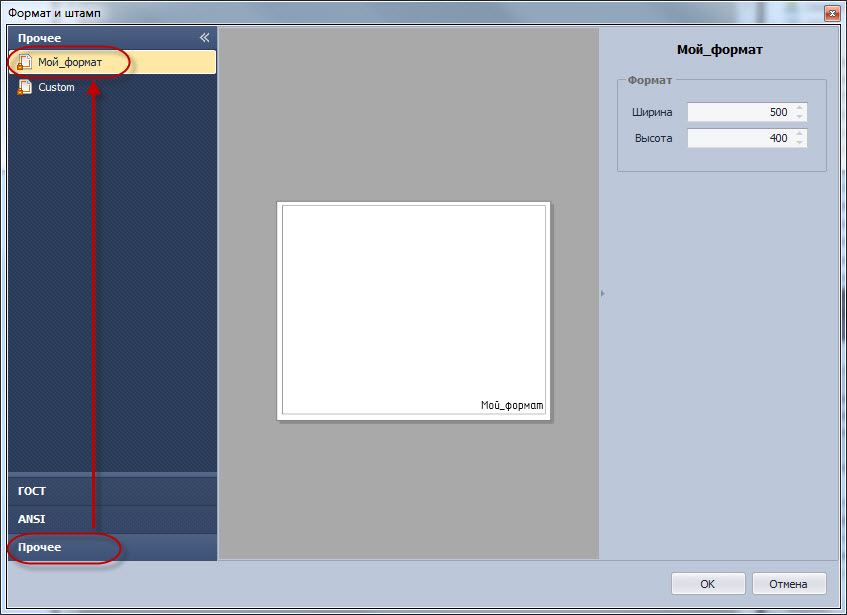

Если требуется изменить формат листа на созданный пользовательский формат, в открывшейся форме выбора формата перейдите на закладку "Прочее". В списке выберите созданный вами формат и нажмите кнопку "OK" (Рис. 7).

Рис. 7 - Выбор пользовательского формата листа

На вкладке "Прочее" также находится пользовательский формат "Custom", созданный по умолчанию. В данном формате отсутствует какая-либо графика, однако доступен выбор ширины и высоты в правой части формы. Таким образом, если необходимо использовать чистый лист нестандартных размеров, можно, не создавая лист в панели "Стандарты", выбрать формат листа "Custom" и задать у него необходимые размеры.
