Как работает функция копирование-вставка (Copy-Paste) на плате?

19.08.2019 Delta Design 2.7
Копирование-вставка на плате в Delta Design работает следующим образом:
  1. Выделяете на плате все компоненты, которые требуется скопировать.

  2. Правой кнопкой мыши вызываете контекстное меню и выбираете в нем пункт "Копировать".

  3. В любой точке редактора снова вызываете контекстное меню и выбираете пункт "Вставить".

  4. В редакторе платы под курсором мыши появится конфигурация компонентов и треков для вставки. Перемещая курсор в пределах редактора, определите местоположение вставляемых компонентов и нажмите левую кнопку мыши.

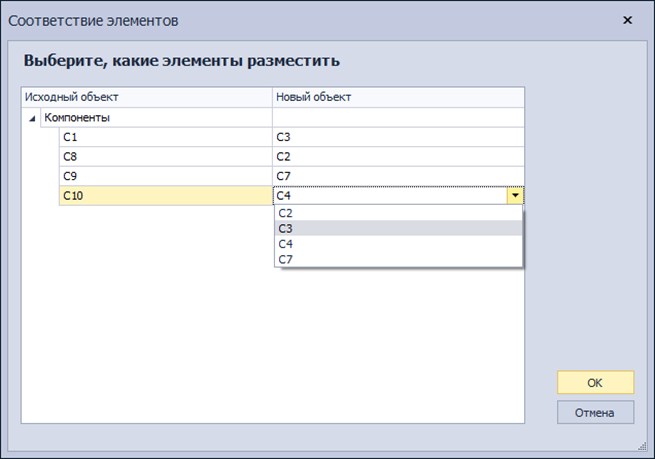

  5. В открывшемся окне, при необходимости, определите соответствие между исходными и новыми компонентами, и нажмите кнопку "ОК".



Внимание! Если среди копируемых компонентов не имеется соответствия в колонке "Новый объект", то функция копирования-вставки работать не будет.
