DXF - это формат, изначально созданный для системы AutoCAD, но который также может использоваться для обмена графической информацией между приложениями САПР.

Прежде всего сохраните все изменения в редакторе плат Delta Design. Для того, чтобы вызвать форму экспорта в формат DXF, раскройте в панели навигации узел проекта, кликните правой кнопкой мыши на элементе "Плата", выберите в контекстном меню пункт "Экспортировать в" –> "Чертеж платы (DXF)" (Рис. 1).

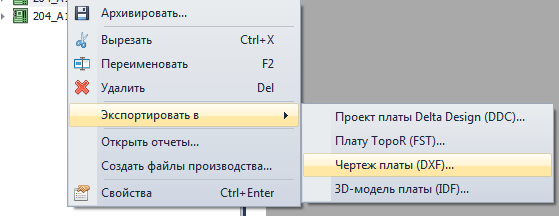

Рис. 1 - Вызов формы экспорта в DXF

Откроется форма экспорта в формат DXF (Рис. 2).

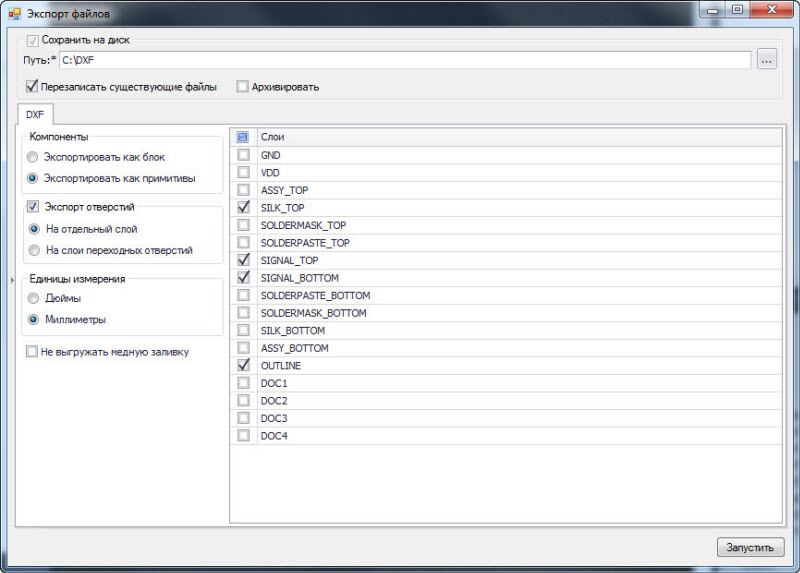

Рис. 2 - Форма экспорта в DXF

На форме представлены следующие настройки:

• Поле "Путь" - укажите путь на диске, по которому требуется сохранить файл;
• Флаг "Перезаписать существующие файлы" - файл с таким же именем по указанному пути будет перезаписан;
• Флаг "Архивировать" - создать архив с итоговым файлом;
• Компоненты: "Экспортировать как блок" - выгружать посадочные места и контактные площадки в виде блоков;
• Компоненты: "Экспортировать как примитивы" - выгружать посадочные места и контактные площадки в виде отдельных примитивов;
• Флаг "Экспорт отверстий" - нужно ли выгружать отверстия;
• Экспорт отверстий: "На отдельный слой" - выгрузить отверстия на отдельный слой;
• Экспорт отверстий: "На слои переходных отверстий" - выгрузить отверстия на слои с переходными отверстиями;
• Единицы измерения: "Дюймы" - задать единицы измерения в дюймах;
• Единицы измерения: "Миллиметры" - задать единицы измерения в миллиметрах;
• Флаг "Не выгружать медную заливку" - не выгружать графику медных заливок, находящихся на плате;
• Таблица "Слои" - поставить галочки напротив тех слоев, которые необходимо выгрузить.

Когда все настройки заданы, нажмите кнопку "Запустить".

В процессе формирования файлов информация о процессе выгрузки выводится в панель "Вывод" , которая откроется автоматически в нижней части экрана. Панель также можно открыть из панели инструментов.
