DeltaCAM

Подключение к собственной базе данных или базе данных Delta Design

Gerber X1 (RS 274X), Gerber X2, Excellon1, Excellon2, IPC-D-356А(B), DXF, DDC,PDF (*экспорт) ODB++ (* импорт)

Назначение типа слоя (мех. обработка, проводящий, маркировка и др.)
Создание стека слоев (добавление, копирование, перемещение, удаление и назначение цвета)
Назначение таблицы инструментов
DRC-проверка целостности стека слоев

Возможность настройки массового выбора по отдельным объектам проекта: апертура, трейс (апертурная линия), DRC-нарушение, полигон и др.

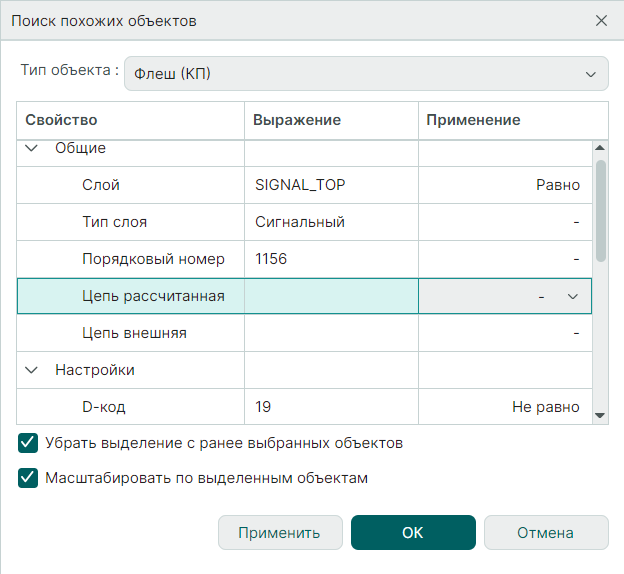

Различные режимы поиска: D-код фильтр , поиск объектов того же типа, поиск идентичных объектов, поиск идентичных наборов

Многоуровневая фильтрация объектов проводящего рисунка (слои, объекты, атрибуты, Д-код)

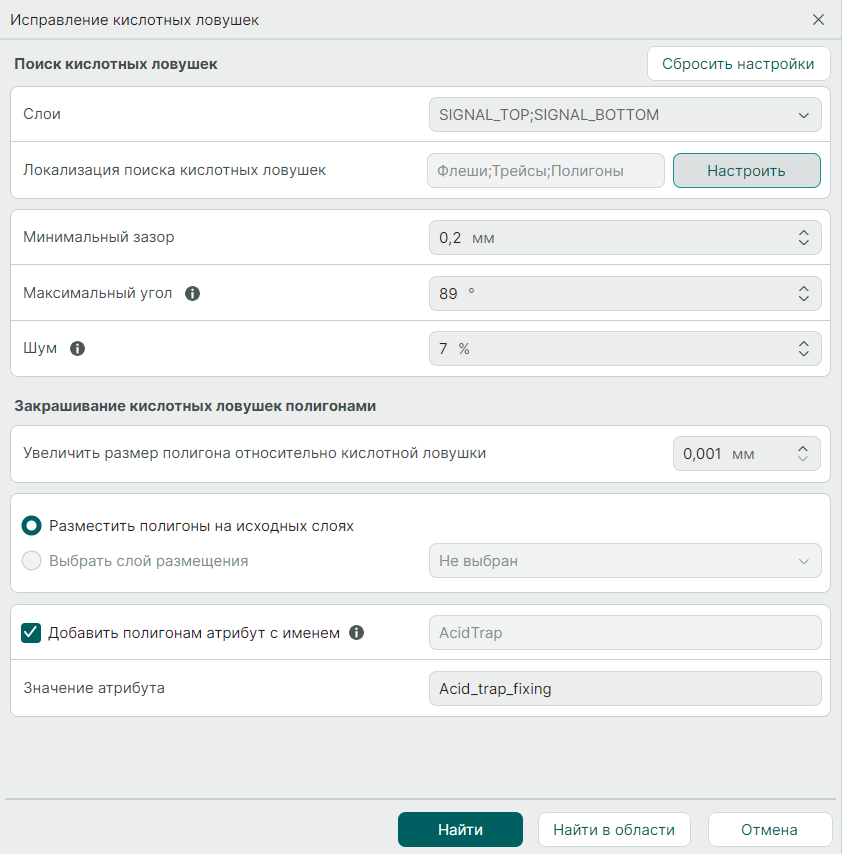

Назначение атрибутов на места закрашивания ловушек (acid_trap)
Поиск ловушек в заданной области
Быстрый просмотр списка ловушек (кастомизированная панель «Список ошибок)
Адаптивное масштабирование в процессе анализа списка ошибок (сохранение пользовательского масштаба )

Редактор апертур: редактирование текущих и создание новых апертур
Редактор инструментов сверления: редактирование текущих и создание новых отверстий
Перемещение и копирование объектов проекта
Команда преобразования контура платы в путь фрезы
Удаление элементов маркировки в местах пайки компонентов
Масштабирование объектов слоя для компенсации растекания после прессования

Формирование нетлиста по геометрии проводящего рисунка
Формирование стеков контактных площадок
Сравнение рассчитанного по геометрии проводящего рисунка и загруженного нетлистов (IPC-D-356А(B) )
Сравнительный анализ электрической целостности проекта: показ разрывов, закороченных цепей, неподключенных контактных площадок
Геометрическое сравнение слоев с заданной точностью и настройкой фильтрации объектов
Измерение расстояния между объектами (режим «Луч»)

Многофункциональный редактор правил
Выполнение проверок между объектами одного слоя и между объектами разных слоев: «Припуск паяльной маски», «Трек к …», «Мин. ширина», «Мин. зазор», «Гарантийный поясок», «Отверстие - Отверстие», и др.
Дополнительные настройки DRC-проверок с возможностью фильтрации проверяемых объектов по слоям и D-коду объектов
Поочередный или одновременный запуск всех проверок
Подсчет количества найденных нарушений по каждой проверке
Экспорт/импорт правил в xml-формате для передачи между проектами и между пользователями

Создание надписей с помощью высверливания текста в печатной плате
Слот сверлением
Размещение объектов «путь фрезы» и «замкнутый путь фрезы»
Редактор удерживающих перемычек (создание перфорации, выбор углов подхода фрезы и др.)
Оптимизация программ сверления ( задача коммивояжёра)

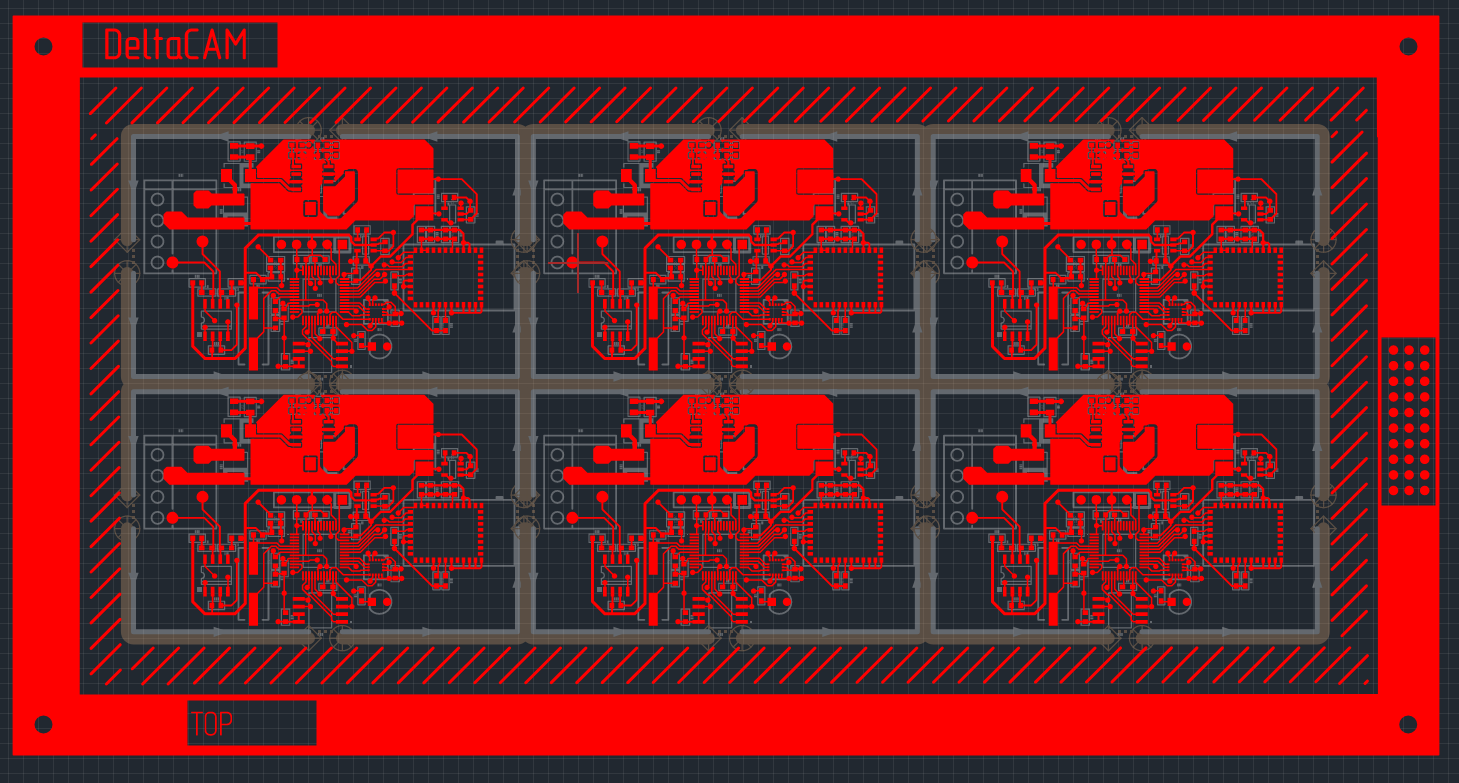

Мультиплицирование однотипных и разнотипных проектов на технологической заготовке
Формирование выравнивающих областей металлизации
Создание тестовых купонов
