Подключение трека к контактной площадке - одна из наиболее распространенных операций, которая зачастую выполняется «автоматически», то есть без пристального внимания к деталям. В целом, такой подход чаще всего себя оправдывает, а от Pcb-редактора требуется обеспечить качество таких «автоматических» соединений.

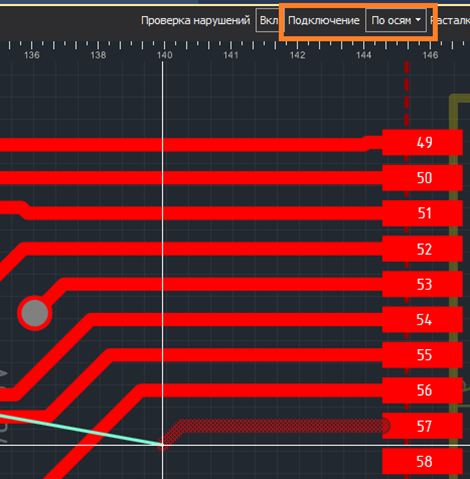

В RightPcb™ подключение проводников к контактным площадкам удобно выполнять, пользуясь режимом Подключение»  «По осям», включить который можно с помощью информационной строки.

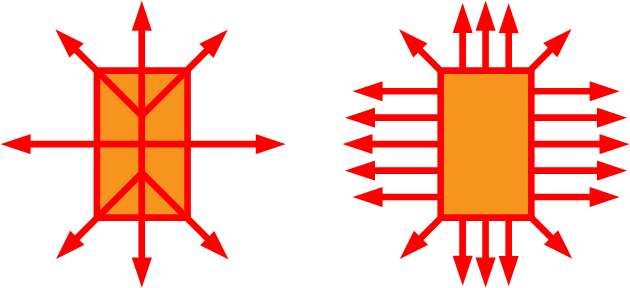

Контактные площадки, как правило, имеют оси симметрии, вдоль которых и осуществляется подключение трека в направлении текущего положения курсора. Такое подключение обычно является оптимальным с точки зрения как физических, так и эстетических требований.

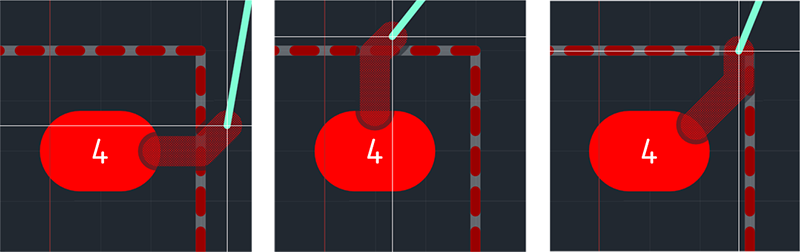

Осевой режим не ограничен собственно осями симметрии площадки. Он предполагает построение простейшего подключения к площадке под углом, кратным 45°. В режиме подразумеваются не оси симметрии, а оси декартовой системы координат и их биссектрисы. Это согласуется с характеристиками трассировщика RightPcb™, который обеспечивает положение треков именно под такими углами. В то же время, абсолютное большинство применяемых для монтажа электронных компонентов контактных площадок имеют оси симметрии, совпадающие с направлениями координатных осей. Поэтому осевые подключение трека, как правило, является симметричным.

Однако, иногда симметричная геометрия подключения может не устраивать разработчика платы, например, по причине несоосного расположения площадок цепи. В этом случае можно осуществить подключение к контактной площадке в «произвольном» месте, используя режим «Подключение» «Любое», о котором пойдет речь в следующий раз.

Команда Delta Design.
