2.6 Как задать стиль порта для встроенных блоков схемы (рисунок 9)?

2.7 Чем определяется стиль (толщина) линий элементов 3D вида печатной платы размещенной на чертеже (габаритном).

2.8 Можно ли получить пример проекта платы, созданный посредством ПО, имеющий в схеме встроенные блоки, функциональные группы, с иерархическим перечнем элементов, чертежами печатной платы, сборочным чертежом, оформленный в соответствии с требованиями ЕСКД и прошедший нормоконтроль?

2 Сопутствующие вопросы:

2.1 Каким образом задается стиль линии, ограничивающей встроенный блок на схеме?

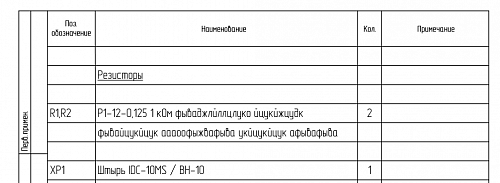

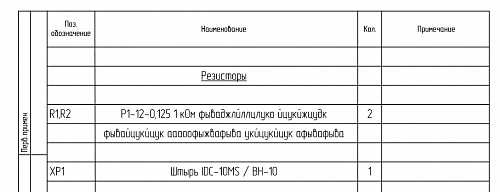

2.2 Как изменить выравнивание текста заголовков групп в перечне элементов?

2.3 Как определяется стиль текста перечня элементов?

2.4 Почему не производится перемещение атрибута «Номер контактной площадки» в редакторе УГО с помощью перетаскивания атрибута за якорь мышью?

2.5 Загрузка процессора: после запуска ПО 0 %, открытие окна «Компоненты» (в т.ч. с дальнейшим закрытием) приводит к загрузке 25-30 % (рисунок 8, полная загрузка одного из ядер процессора, повторное открытие/закрытие окна дает полную загрузку на 2 ядра процессора). Открытие окна «Мастер создания посадочных мест» также приводит к повышенной загрузке процессора, не снижающейся после дальнейшего закрытия окна. Ввиду того, что при повышенной загрузке процессора повышается общее энергопотребление системы и уменьшается ресурс систем охлаждения, увеличивая стоимость обслуживания рабочих мест, интересует: с чем связано такое поведение и как от него избавиться?

1.6 При выходе изображения печатной платы за границы окна редактора печатной платы и перемещения вида посредством движения мышью с зажатой правой кнопкой и изменении масштаба вида посредством колеса прокрутки мыши, не отпуская правую кнопку, изображение печатной платы искажается (рисунок 7). Также, при изменении масштаба вида посредством колеса прокрутки мыши с нажатой правой кнопкой мыши не производится обновление изображения платы, видна характерная пикселизация изображения.

1.5 Некорректный расчет размеров и положения элементов пользовательского интерфейса в редакторе CAM при использовании монитора высокого разрешения и включенной функции масштабирования в параметрах экрана ОС Windows (рисунок 5). То же в окне «Мастер создания УГО» (рисунок 6), «Символы отверстий».

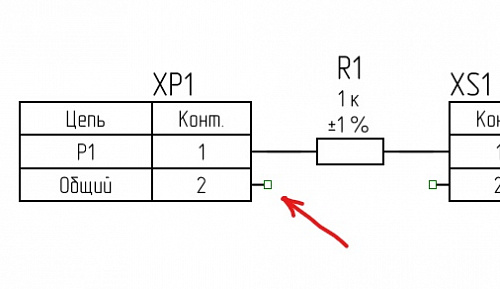

1.4 При экспорте схемы в формате PDF и выключенном отображении точек подключения в таблице стилей, точки подключения отображаются в итоговом PDF файле (рисунок 4).

1.3 При выводе схемы на печать посредством команды меню «Файл – Печать» не отображаются элементы, входящие во встроенный блок схемы (рисунок 3).

1.2 В редакторе схем при изменении размеров встроенного блока путем перетаскивания границ блока при наличии в блоке элементов, расположенных вплотную к одной из границ блока, выдается сообщение «Схема блока выходит за границы блока», размеры блока не изменяются. Сообщение выдается при перетаскивании границ, к которым не примыкают элементы (рисунок 2).

Рисунок 2
