7 часов назад, coppolos сказал:

В настройках чего и что должен регулировать чекбокс?

Речь в начале была про автоматическую трассировку, и настройки там есть. Или вы так, поговорить ?

должен регулировать "разрешить использовать Jump компонента по своему усмотрению, тогда все компоненты должны быть установлены" или "не разрешить использовать и делать ОБЯЗАТЕЛЬНОЕ соединение к любому из контактов. Тогда пользователь может быть уверен что все элементы связаны в цепь проводником на плате а не через компоненты"

3 часа назад, coppolos сказал:

К сожалению автомат никак не может угадать будут запаиваться кнопки или нет.

Автомат имеет информацию о связи внутри компонента и не может ее игнорировать.

хм, значит напрашивается CheckBox в настройках.

добрый день
столкнулся с такой траблой:
есть 5 типовых тактовых кнопок, где один контакт идет на два пада, и в свойствах компонента стоит JMP
и топор считает что кнопки стоят всегда и топор может воспользоваться этим
но увы, кнопки запаиваются не все, и получится облом
нужно чтобы общий контакт был подведен хотя бы к одному паду кнопки.

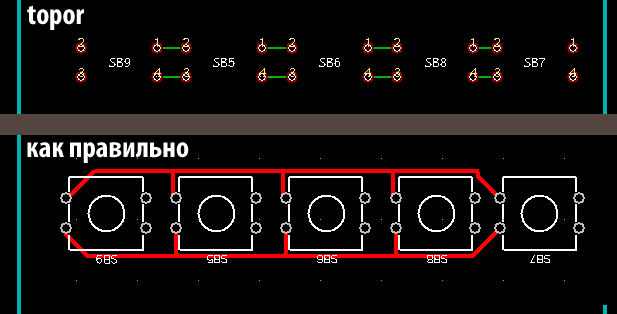

поясняющую картинку прилагаю и тестовый файл прилагаю
прошу подсказать как правильно обойти эту проблему в автоматической трассировке

btn.pcb
