Автотрассировка, слои и КП


Добрый день! Опыта немного, нужна ваша помощь. Импорт из Кикада. Контактные площадки (КП) у меня с обеих сторон, т.к. для изготовления платы использую гравер. Чтобы получить КП и дорожки - вырезаются вокруг них линии. Как побочный эффект остается металлизация всего остального.

Теперь проблема - если в настройках задать КП двухсторонние то автотрассировщик сам решает с какой стороны подвести дорожки, а у меня то металлизации отверстий нет и соответственно под микросхемой не припаяться. Почитав ответы нашел способ: закидываем проект кикада с КП на нижнем слое, далее в топоре устанавливаем отверстия сквозные и запускаем подвижку переходов, а уже после этого я хотел в кикаде сделать эти кп на обоих слоях.

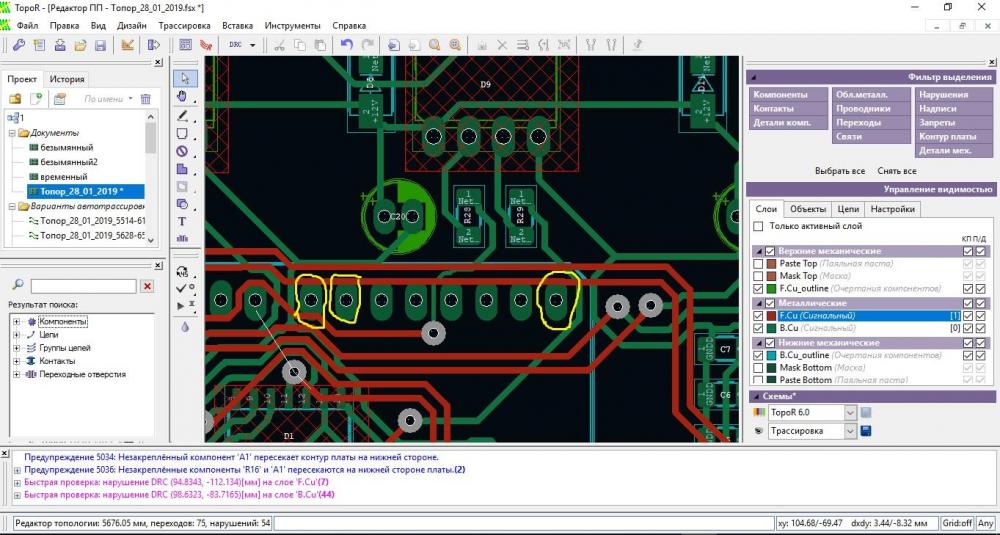

А теперь картинка: дорожки верхнего слоя все равно идут поверх кп нижнего слоя. Желтым выделил. Нужно чтобы красная ушла за границы кп.



3 часа назад, Василий сказал:

А теперь картинка: дорожки верхнего слоя все равно идут поверх кп нижнего слоя. Желтым выделил. Нужно чтобы красная ушла за границы кп.

Добрый день!

Можно положить кипаут для слоя Top вокруг контактов.



Благодарю! Не подскажете где почитать про кипауты!? Честно говоря не так просто загуглить эту тему!


5 минут назад, Василий сказал:

Благодарю! Не подскажете где почитать про кипауты!? Честно говоря не так просто загуглить эту тему!

Справка, раздел: B. Основы проектирования в системе TopoR - Ручное редактирование - работа с запретами.



Понял, с таким инструментом знаком. Выделяя прямоугольником зону запрета, помимо КП под запрет попадет пространство между КП. А между ними нужно провести дорожки. А нет инструментов запрета только для КП?


17 часов назад, Василий сказал:

Понял, с таким инструментом знаком. Выделяя прямоугольником зону запрета, помимо КП под запрет попадет пространство между КП. А между ними нужно провести дорожки. А нет инструментов запрета только для КП?

Используйте круг или небольшой прямоугольник и скопируйте его несколько раз, размещая вокруг каждой КП, например.
