Доступна новая версия SimOne 2.4

Доступна новая версия SimOne 2.4

Что нового в SimOne 2.4

Поддержка внешних библиотек

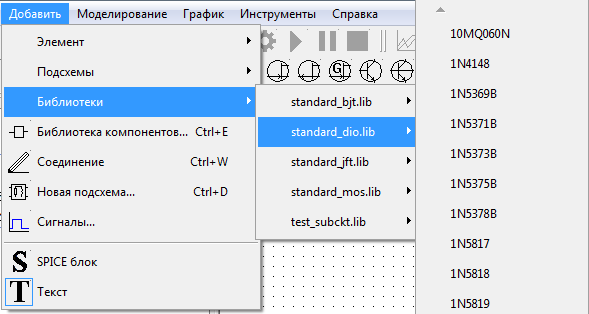

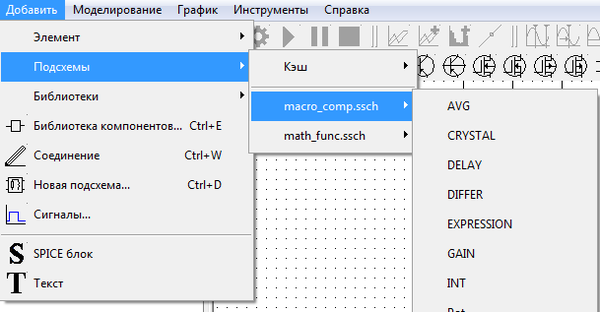

 Все подключенные внешние библиотеки  – SPICE-библиотеки  и файлы-схемы SimOne, содержащие подсхемы теперь отображаются в соответствующих разделах пункта “Добавить” главного меню программы. Любой компонент из этих библиотек доступен для размещения на схеме.

Обработка событий

SimOne позволяет отслеживать различные события, которые происходят в процессе моделирования схемы.
В качестве типа событий могут быть выбраны следующие:

  • Локальный максимум выражения.
  • Локальный минимум выражения.
  • Пересечение выражением указанного значения.
  • Величина наклона кривой.
  • Точка перегиба кривой.
  • Любое условное выражение.

Обработка событий включает в себя следующие действия:

  • Остановка моделирования.
  • Пауза.
  • Запись в журнал.

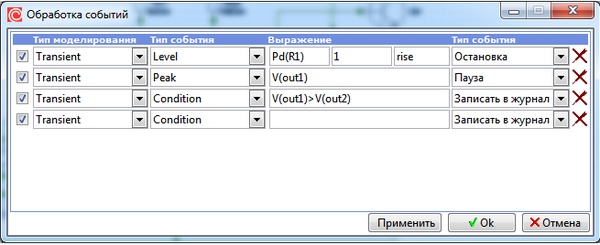

Окно обработки событий:

Статистический анализ  в многовариантном расчете схемы

К многовариантным видам анализа схемы добавлен Статистический анализ\Анализ наихудшего случая. Он позволяет производить анализ схемы с учётом разброса параметров её компонентов. Для любого параметра схемы (параметра отдельного элемента, параметра модели компонентов, параметра сигнала источников или глобального параметра) могут быть заданы диапазон разброса и закон вероятностного распределения.

Статистический анализ многократно повторяет анализ схемы при изменении её параметров по указанному вероятностному закону. Результатом такого расчёта являются полученные семейства графиков схемы, а также гистограммы распределения исследуемых характеристик.

SPICE-формат

.МС  <количество запусков> <тип анализа схемы> <выражение1> <выражение2>...<имя измерения1> <имя измерения2> ...

Примеры:

.MC 100 tran V(out) I(Rн) Vmax Imax

.MC 10  ac db(V(Rн)) Band1

.MC 100 dc I(Rн) Imax

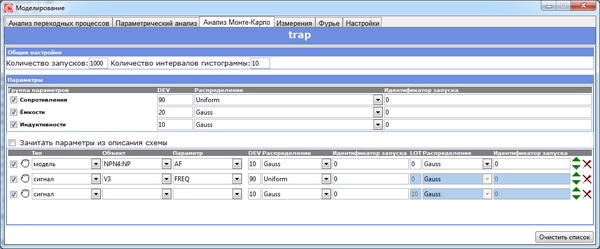

Вкладка Анализ Монте-Карло окна задания параметров моделирования:

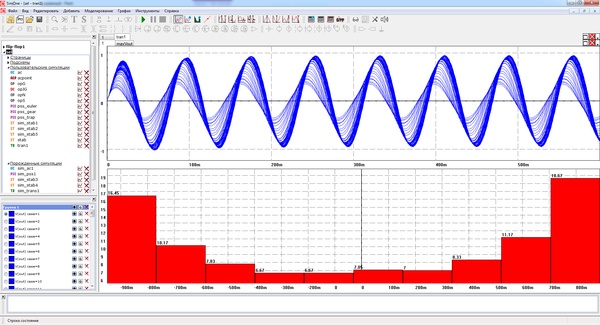

Окно отображения результатов моделирования:

Гистограммы

Гистограммы являются альтернативным способом представления результатов моделирования и показывают распределение численных значений графических кривых на интересующих интервалах.

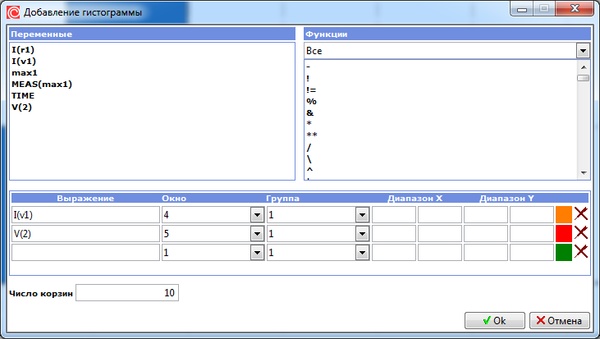

Окно добавления гистограмм:

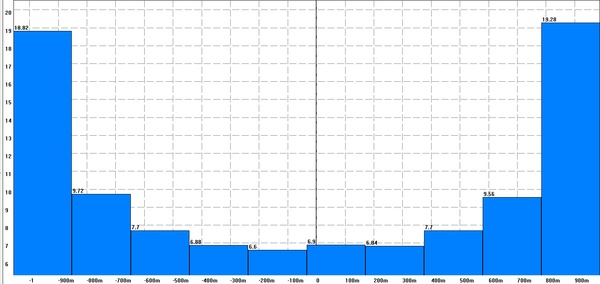

Отображение гистограмм:

WAV-файлы

 Добавлена поддержка задания сигналов в аудио-формате (*.wav-файлы).

Экспорт графиков теперь также доступен в wav- формате при этом аудиопотоки  могут быть  выведены на динамики компьютера.

Математические выражения

  • Добавлена поддержка функций генерации случайных величин;
  • Добавлена поддержка интегральных преобразований.

Исправления

  • Исправлена обработка сигналов PWL-типа.
  • И др.
