Доступна новая версия SimOne 2.5

Доступна новая версия SimOne 2.5

Что нового в SimOne 2.5

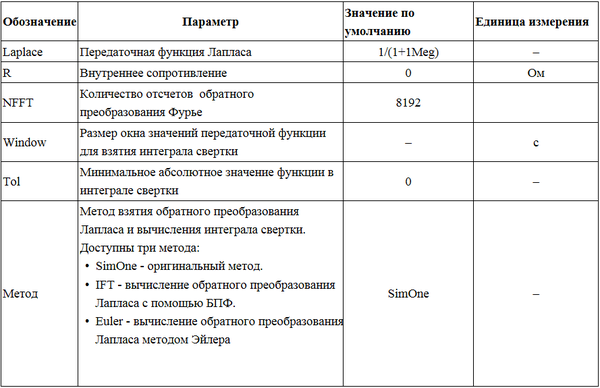

Лапласовы источники

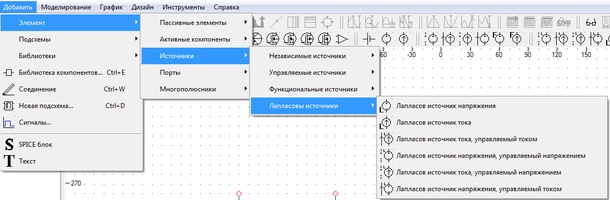

- Функциональные источники тока и напряжения, задаваемые с помощью  передаточной функции Лапласа, теперь выведены в отдельную группу в схемотехническом редакторе.  Каждый источник имеет свое УГО.

- Добавлены новые алгоритмы и настройки вычисления интеграла свертки  для Лапласовых источников.

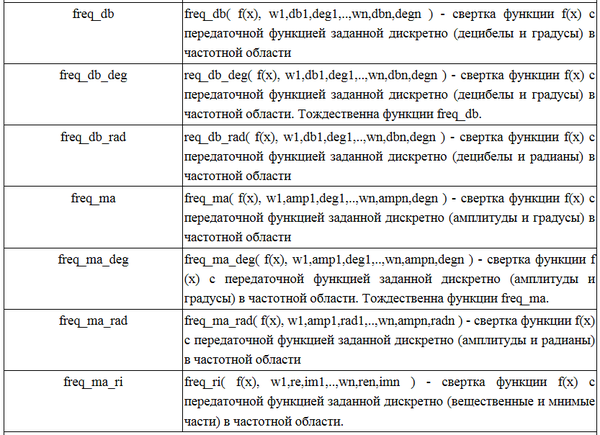

- Передаточная функция теперь модет быть задана в табличном виде. Это реализуется с помощью специального набора функций с префиксом freq_.

Расчет периодических режимов

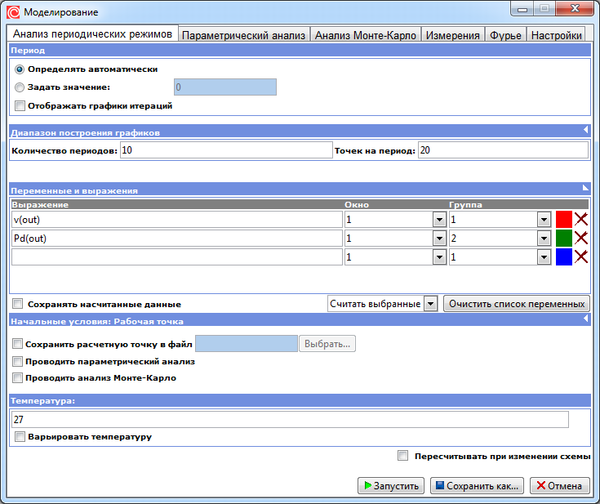

Изменен интерфейс анализа периодических режимов:

- интервал построения графиков выходных величин теперь задается просто числом периодов искомого периодического режима. Значение по умолчание -10.

- Максимальный шаг интегрирования определяется количеством точек на период, задаваемых пользователем. Значение по умолчание -20.

 Обработка кусочно-линейных сигналов

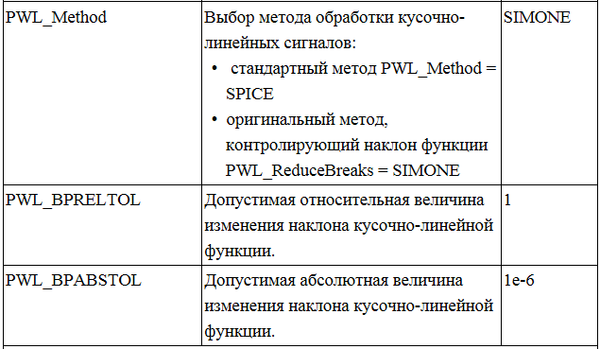

Доступны новые настройки моделирования для кусочно-линейных синалов:

Графический  модуль

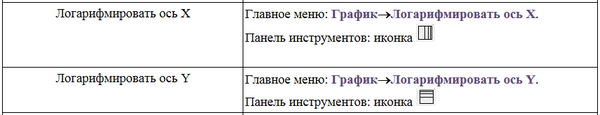

- Добавлена возможность логарифмировать оси графиков.

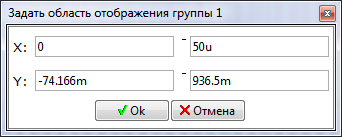

- Окно масштабирования графика:

- Добавлена возможность импорта графиков из файлов-данных результатов моделирования в SimOne.

 Отображение гистограмм:

 Математические выражения

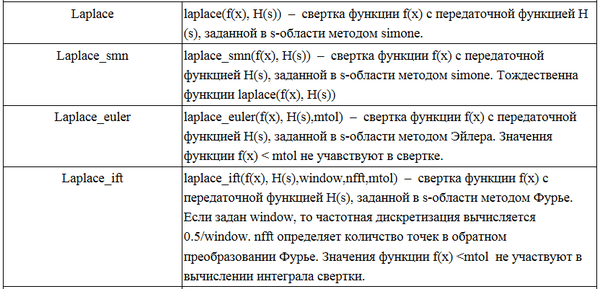

Добавлены следующие функции интегральных преобразований:



 Исправления

- Исправлена вычисление функции Лапласа в частотном анализе.

- И др.
