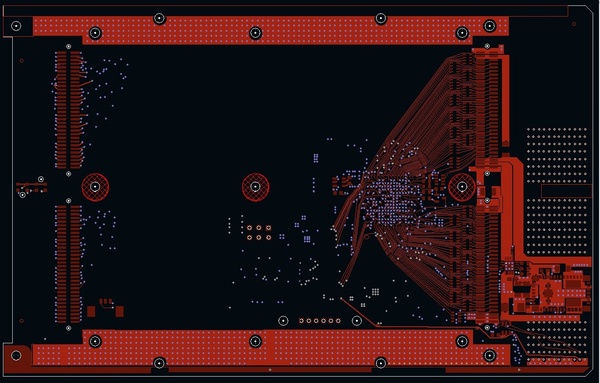

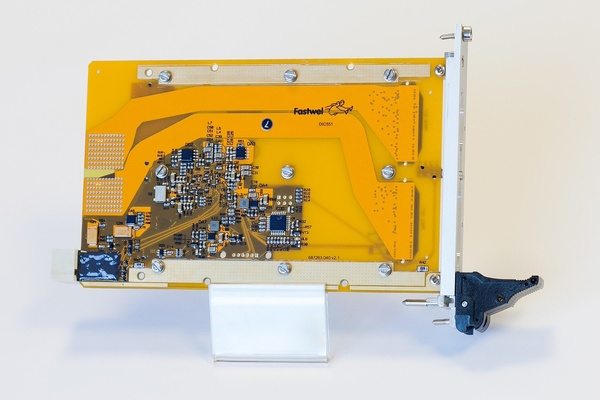

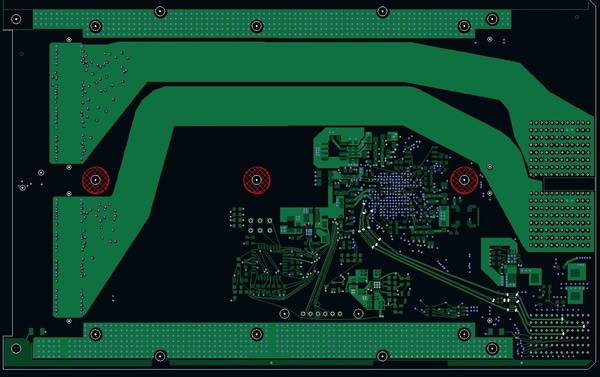

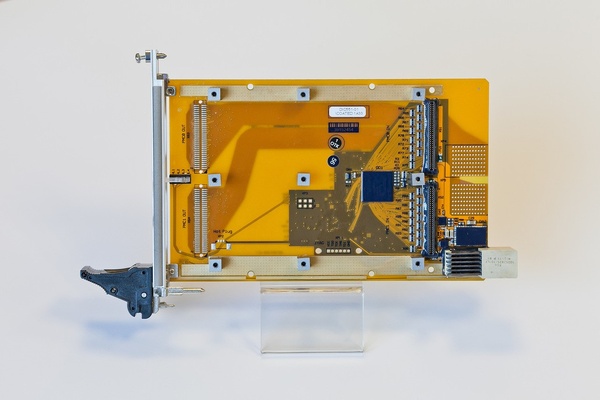

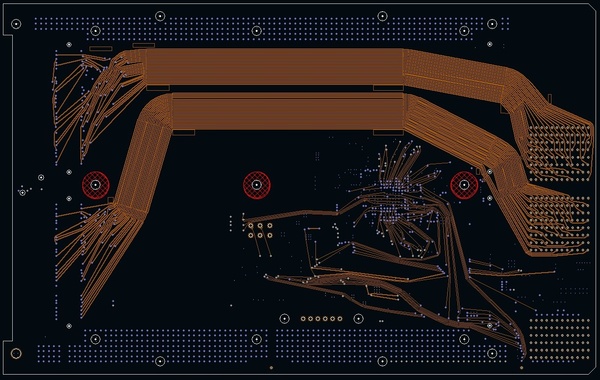

МОДУЛЬ ВВОДА-ВЫВОДА CPCI^®SERIAL DIC551, DIC551RC

Универсальная плата носитель модулей ввода-вывода аналоговой и цифровой информации предназначена для работы на шине CompactPCI^® Serial. Модуль создается по мезонинной технологии с использованием платы носителя и набора мезонинов. Функциональные возможности модуля определяют установленные мезонины. Модуль предназначен для использования в системах управления реального времени, контроля производства, сбора данных и т.п.

Основой платы носителя является FPGA типа Spartan-6 со встроенным приемопередатчиком PCIe x1. На FPGA реализуется интерфейс обмена по шине PCIe и функционал управления платами мезонинами, также FPGA контролирует и управляет питанием мезонинов. Дополнительный микроконтроллер, установленный на плате носителе и имеющий собственное питание, контролирует работоспособность FPGA, параметры питания мезонинов и платы носителя. С ЦП микроконтроллер общается по шине IPMB. Питание мезонинов осуществляется напряжением 12 В, для управления питанием каждого мезонина применяются интеллектуальные ключи с возможностью защиты по току. На каждый мезонин поступает также дополнительное, маломощное питание 3.3 В, используемое для  питания идентификационной памяти мезонина и преобразователей уровня, для  согласования шин FPGA  и мезонина. Для подключения мезонинов используются 64х контактные межплатные разъемы.

Каждый мезонин соединен с FPGA  мультиплексированной шиной, содержащей следующие интерфейсы: SPORT 2 канала, SPI 4 каналов, UART 16550A 4 канала, параллельный порт 16 бит 3 канала, 32х разрядная шина Wishbone.

Особенностью модуля являются:

• интерфейс с системной шиной CompactPCI Serial х1.
• интерфейсы доступные на мультиплексированной шине для каждого мезонина:
• 4 UART интерфейса (1 Мбод)
• 2 SPORT – последовательные интерфейсы c максимальной длинной слова 32 бита и частотой тактирования до 32МГц, а также поддержкой TDMA и I2S режимов.
• 4 SPI интерфейсов c максимальной длинной слова 32 бита и частотой тактирования до 32МГц.
• 16ти разрядный параллельный порт с возможностью генерации одиночных выходных импульсов (время доступа определяется циклом шины cPCI Serial).
• 16ти разрядный параллельный порт с возможностью генерации прерываний при изменении состояния выводов порта (время доступа определяется циклом шины cPCI Serial).
• 16ти разрядный параллельный порт (время доступа определяется циклом шины cPCI Serial).
• 32х разрядная шина совместимая с Wishbone bus с тактовой частотой 32 МГц.
• интерфейс для идентификации мезонина (SPI)
• 2 счетчика-таймера совместимых с 8254, с тактовой частотой 20 МГц.

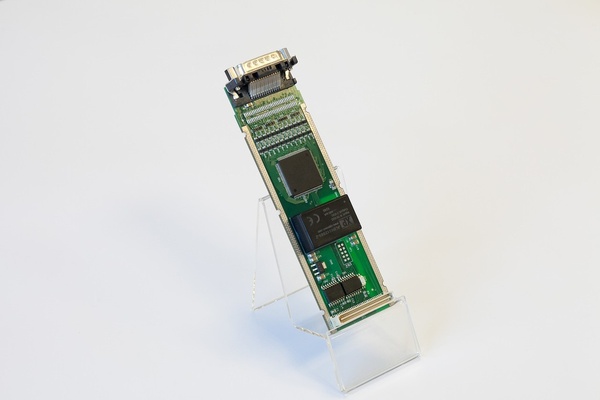

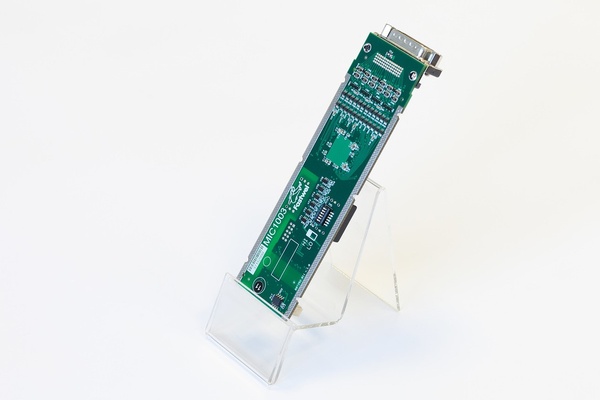

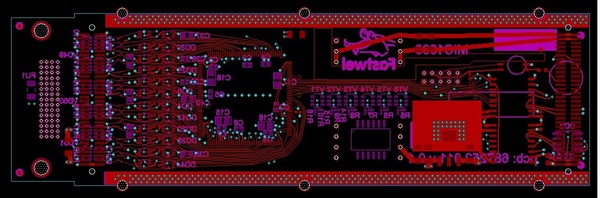

Мезонин цифрового ввода-вывода MIC1003

Мезонин предназначен для ввода/вывода 48 сигналов с логическими уровнями CMOS 5В, разделенные на две группы по 24 контакта, содержит защиту от статического электричества. В группе выходные данные на контактах меняются одновременно, задержка изменения данных (latency time) составляет не более 2,1 мкс. Может применяться для измерения частоты сигналов, приема и выдачи последовательного кода, преобразования кодов, управления алфавитно-цифровыми индикаторами, формирования временных диаграмм управления.

В базовом варианте модуля используется программируемая логическая микросхема (далее матрица CPLD) и технология In-System Programmable (далее ISP), которые позволяет изменять алгоритм работы модуля непосредственно в системе без выключения питания c использованием специальных дополнительных средств. Связь с платой носителем осуществляется через высокоскоростной гальванически изолированный последовательный порт.
