Delta Design ЕСКД
Модуль ЕСКД САПР Delta Design обеспечивает подготовку и выпуск конструкторской документации в соответствии с требованиями ГОСТ и ЕСКД

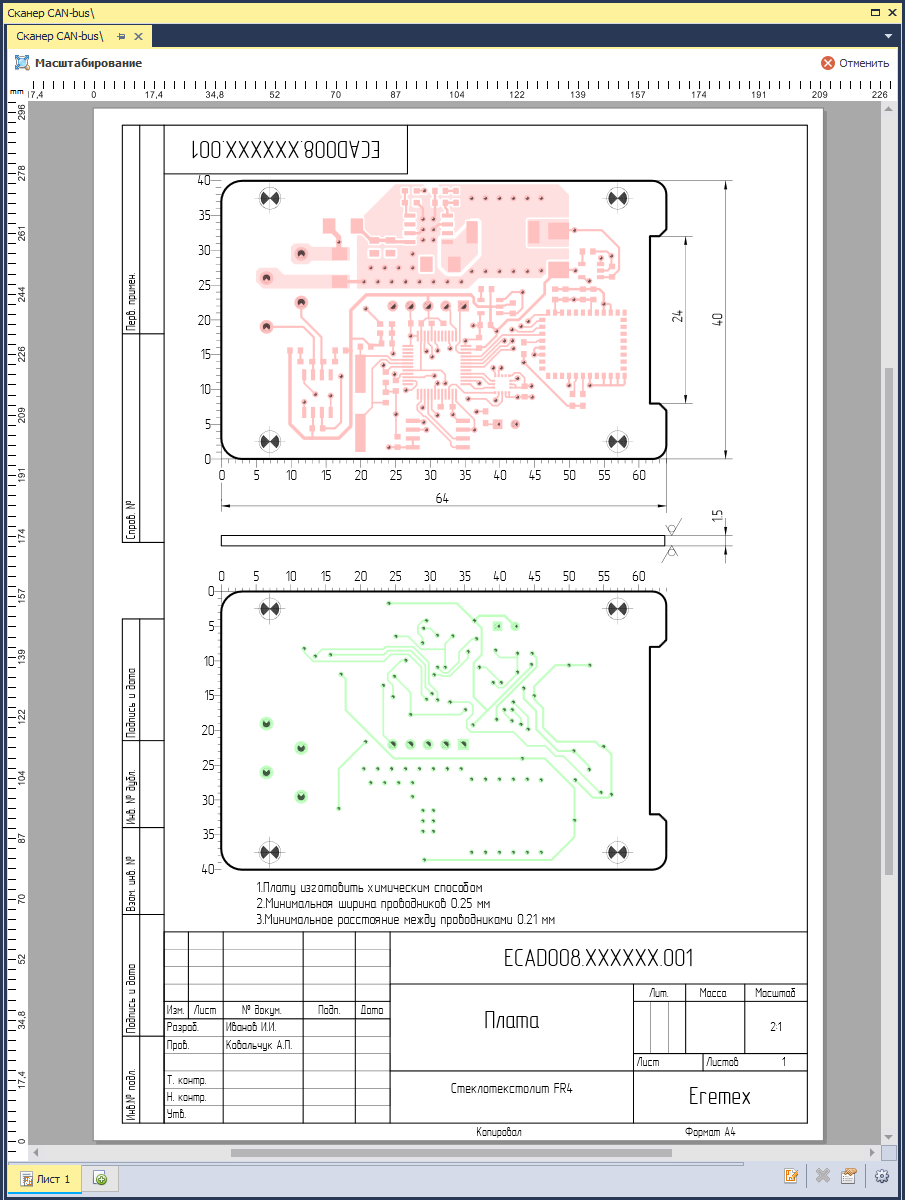

Чертёж печатной платы (ГОСТ 2.417)

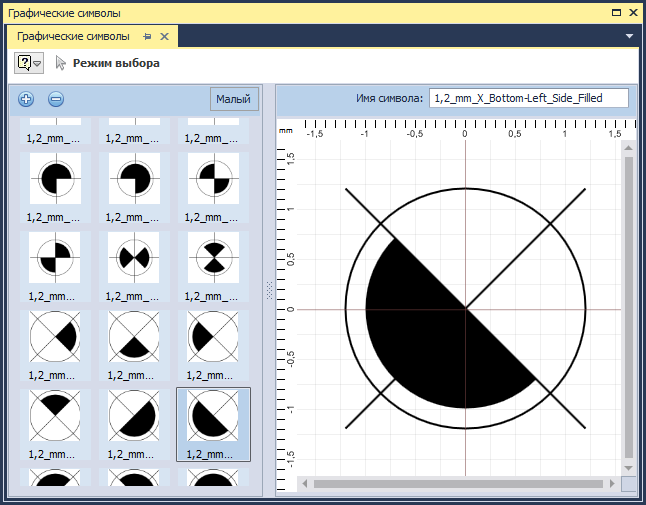

Предустановленный набор символов для обозначения отверстий на чертеже
- Возможность создавать и редактировать свой набор символов для обозначения отверстий на чертеже
- Масштабирование символов по размеру отверстий

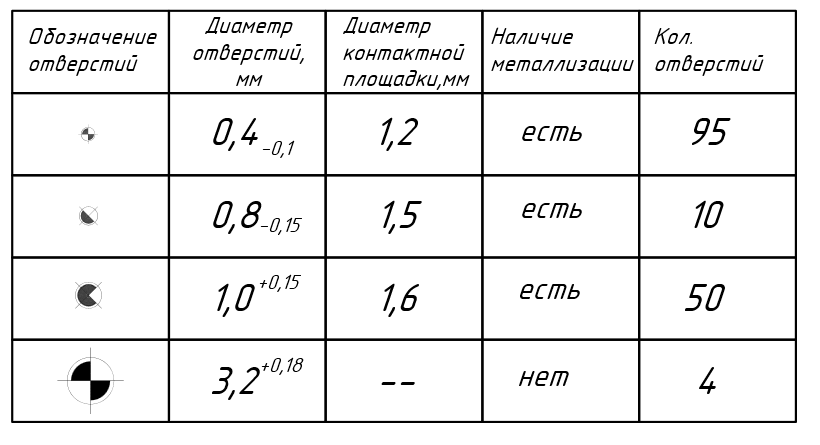

- Автоматическое создание таблицы сверловки, подсчет количества отверстий каждого типа
- Нанесение выносных размерных линий любого вида: горизонтальные, вертикальные, диагональные, угловые
- Радиальные с выбором измерения (радиус/диаметр)
- Возможностью задать множество стрелок для одной выносной линии
- Набор знаков для обозначения шероховатости поверхности
Формирование координатной сетки по всему периметру печатной платы с помощью инструмента «Разместить линейку». Инструмент позволяет настраивать цену деления шкалы, указывать позиции для отображения цифр на шкале, выбирать единицы измерения

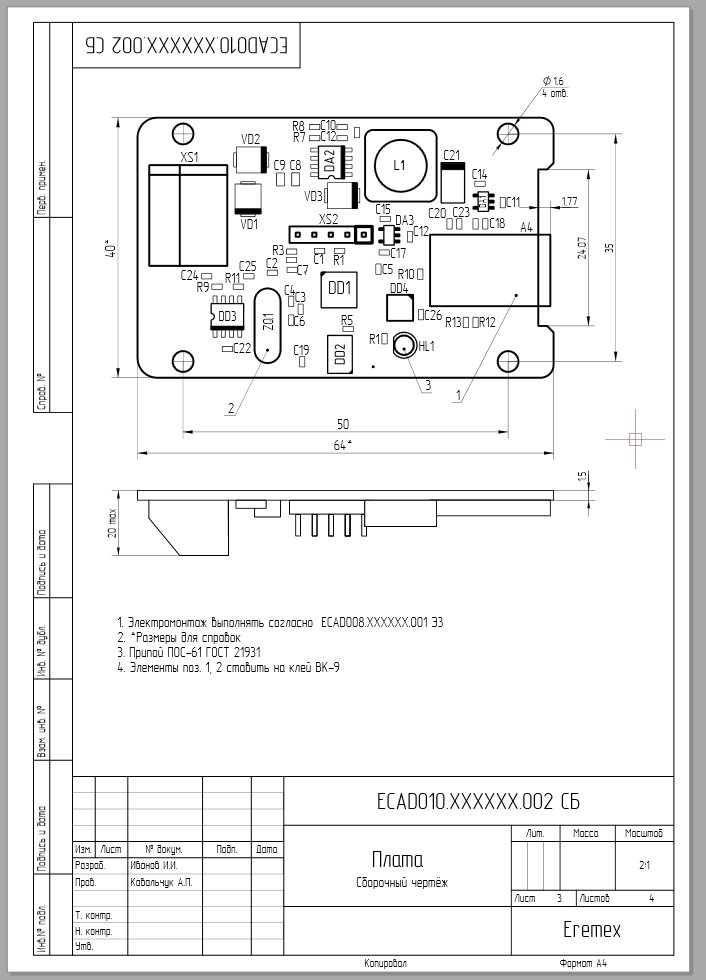

Сборочный чертёж (СБ)
- Выбор вида проекции печатной платы: базовый, вид сверху, вид сбоку, вид снизу
- Отображение зеркальных проекций как при первоначальной установке так и в процессе создания чертежа

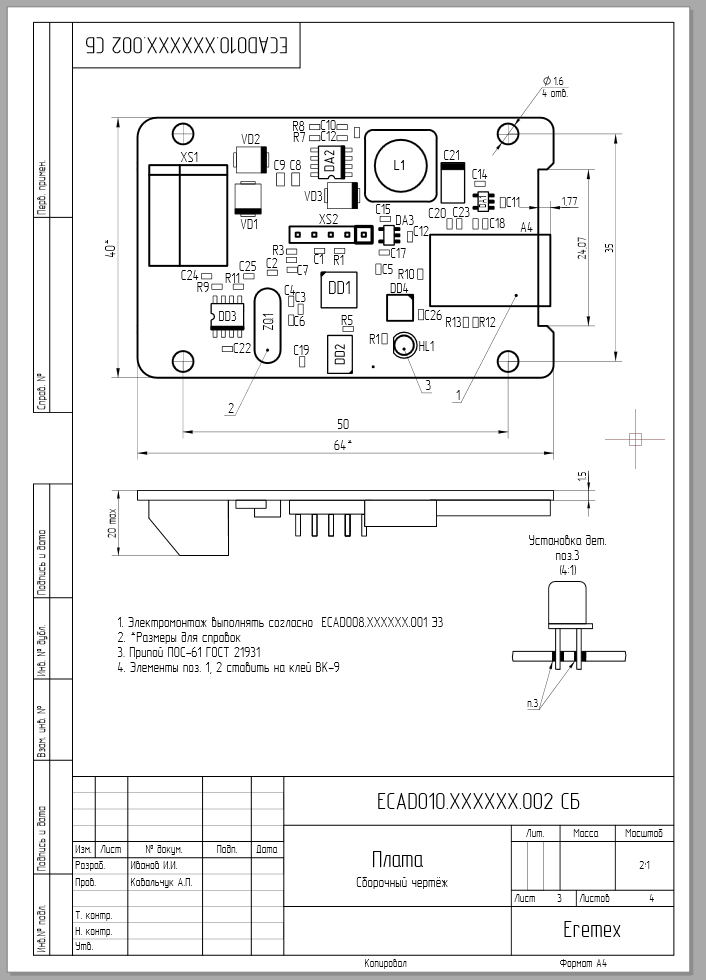

- Размещение проекций корпусов отдельных компонентов в выбранном масштабе для создания вариантов установки (в разработке).
- Размещение дополнительных графических объектов на плате
Перечень элементов (ПЭ3) , ведомость покупных изделий
- Шаблоны документов, включающие штампы и правила оформления, соответствующие требованиям ГОСТ.
- Автоматическая генерация перечня элементов.
- Возможности настройки отдельных параметров и полного редактирования документов позволяют оформлять документы в соответствии с различными отраслевыми требованиями.
- Версионность документации: повторное создание документа приводит к выпуску новой версии документа или возможности выпуска альтернативного пакета документации. Старый документ сохраняется и по-прежнему остается доступен.
- Статистика: семейства компонентов, их количество, номиналы и т.д. собираются и обрабатываются автоматически
- Экспорт данных в табличном виде (в формате *.xls).
-
