Как имортировать радиодетали из csv-файлов?

17.05.2016 Delta Design

Импорт радиодеталей из csv-файлов проводится в два этапа:

Подготовка csv-файлов

Импорт радиодеталей осуществляется только из подготовленных csv файлов. Поскольку главная задача импорта - сформировать список радиодеталей с заданными атрибутами, поэтому создавать csv файлы удобнее всего пользуясь табличным редактором, например, "MS Excel".

В перовой строке необходимо указать коды атрибутов (состоящие из символов латинского алфавита), которые заданы при описании семейств (Стандарты–>Семейства), см. Рис.1. Если для какого-либо атрибута не будет указан код, то при импорте значения данного атрибута не будут заполнены. Исключение составляет атрибут "Радиодеталь". Данный атрибут обязателен к заполнению, поэтому, если при импорте он не указывается, то значения данного атрибута будут заданы по умолчанию.

Рис.1. Коды импортируемых атрибутов

Далее, при формировании файла импорта в табличном редакторе, в колонках указываются значения атрибутов, которые будут импортированы, см. Рис.2. Значения атрибутов должны задаваться без лишних пробелов, стоящих в начале или конце значения. При введении значений атрибутов, содержащих пробелы будьте внимательны, т.к. разное количество пробелов (между словами) воспринимается системой как разные значения. Пример: "А_Б" и "А__Б" будут восприняты как разные  значения (пробелы для наглядности заменены на подчеркивания).

Рис.2. Вид csv-файла в табличном редакторе

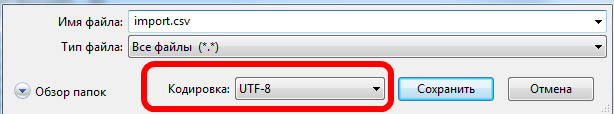

Если значения какого-либо атрибута содержат кириллические символы, то для корректного импорта файл должен быть сохранен в кодировке "UTF-8". В системе MS Windows такую операцию можно проделать с помощю программы "Блокнот". Для этого требуется открыть в ней импортируемый csv-файл и пересохранить в нужной кодировке, см. Рис.3.

Рис.3. Пересохранение csv-файла

Импорт данных

Импорт радиодеталей производится на закладке "Радиодетали", расположенной в нижней части экрана, см. Рис.4.

Рис.4. Вызов импорта радиодеталей

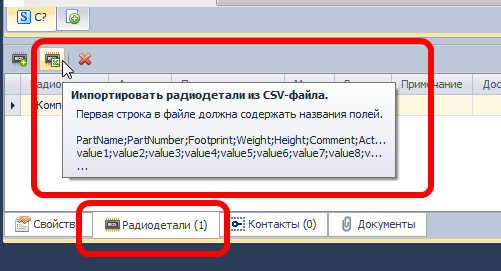

После нажатия на кнопку  - "Импортировать радиодетали из CSV-файла", расположенную в верхней области закладки на экране появится окно, в котором необходимо выбрать импортируемый csv-файл, см. Рис.5.

Рис.5. Выбор csv-файла для импорта

После нажатия кнопки "Открыть" импорт будет произведен, на экране отобразиться сообщение о количестве импортируемых радиодеталей, см. Рис.6.

Рис.6. Сообщение об импортированных радиодеталях

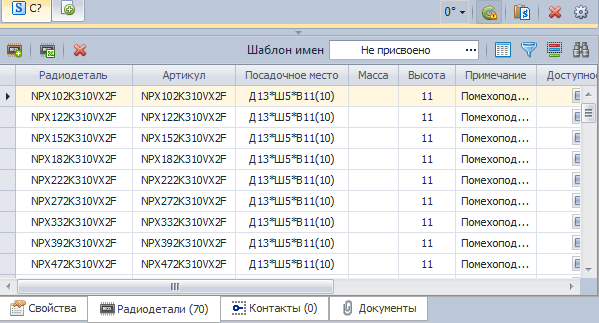

Импортированные радиодетали отобразятся на закладке "Радиодетали", см. Рис.7.

Рис.7. Импортированные радиодетали
