  • Какие существуют схемы подключения треков к контактным площадкам?

    Настройки подключения треков к контактным площадкам в Delta Design можно разделить на две группы:

    1. Подключение конечной точки трека к КП – к краю КП или к ее центру.
    2. Допустимые направления подключения к КП.

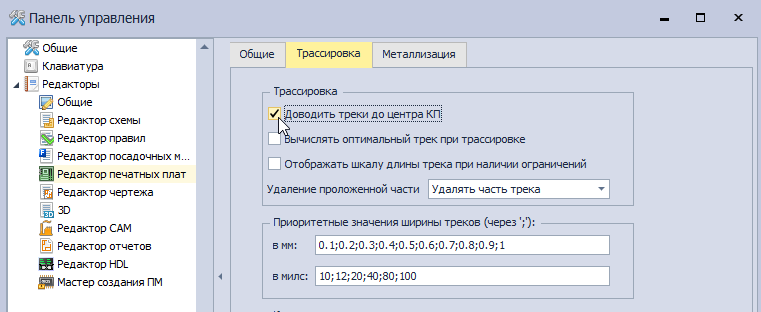

    В первом случае выбор осуществляется через панель управления, в разделе «Редактор печатных плат» на вкладке «Трассировка» необходимо поставить/снять галочку в пункте «Доводить треки до центра КП».


    Во втором случае допустимые направления могут быть выбраны через панель «Свойства», либо при помощи пункта «Подключение» в панели настроек трассировки над полем редактора.



    Для обеих панелей данные настройки доступны только при активном инструменте размещения трека в редакторе платы.
    Допустимые направления подключения настраиваются при помощи проставления галочек в следующих пунктах:

    • КП: только по осям.
    • КП: под 45°.

    Доступны следующие направления подключения треков к КП:

    • Только вдоль осей абсцисс и ординат к центру края КП.
    • Вдоль осей абсцисс и ординат к центру края КП и по диагонали под 45° к углам КП.
    • Вдоль осей абсцисс и ординат к любой точке края КП.
    • Вдоль осей абсцисс и ординат к любой точке края КП и по диагонали под 45° к углам КП.

  • Как настроить минимальный угол выреза в меди, при котором DFM-проверка находит ошибки?

    Существуют ситуации, когда, например, между термопадом и границей медной заливки образуется острый угол. При этом отступ медной заливки от КП соответствует значениям, заданным в редакторе правил, огибание КП заливкой происходит корректно и правки для нее не требуются, однако...

    Существуют ситуации, когда, например, между термопадом и границей медной заливки образуется острый угол. При этом отступ медной заливки от КП соответствует значениям, заданным в редакторе правил, огибание КП заливкой происходит корректно и правки для нее не требуются. Однако, DFM-проверка может фиксировать такое взаимное расположение проводящих элементов одной цепи, как ошибку.

    На плате подобных случаев может наблюдаться множество, что перегружает журнал ошибок.
    Имеется возможность отключить отображение подобных случаев в журнале ошибок:

    1. В панели Стандарты в разделе Технологические правила выберите шаблон технологических правил.

    2. В открывшемся окне найдите раздел «Медь – минимальный зазор» и в нем для пункта «Максимальный угол выреза (0° – 180°)» выставите меньшее значение угла.

      Примечание! При наведении курсора на пункт правил, система отобразит всплывающую подсказку.

    3. Запустите DFM-проверку. Ошибка по зазору в данном месте не будет обнаружена.

    Шаблон технологических правил, по которому производится DFM-проверка текущего проекта, выбирается из имеющихся в Стандартах следующим образом:

    1. При открытом редакторе платы проекта, справа, рядом с кнопкой запуска проверки, нажмите кнопку для раскрытия выпадающего списка выбора типа проверки и выберите пункт «Настройки проверки платы (DFM).


    2. В открывшемся окне выберите шаблон(-ы) из списка.

  • Как снять маску с участка платы произвольной формы?

    Здесь рассматривается алгоритм снятия маски с участка платы или посадочного места, не затрагивая способы снятия маски только над контактными площадками.

    Заполнение слоев SOLDERMASK_TOP и SOLDERMASK_BOTTOM осуществляется по принципу негатива. То есть, маска снимается с тех участков платы, где на этих слоях нанесена графика, все остальное пространство маской заполняется. Графика может быть нанесена как в редакторе ПМ, так и в редакторе платы. В первом случае такое посадочное место по умолчанию будет располагаться на плате с областями снятой маски. Во втором случае такие области будут индивидуальны для проекта, затрагивая несколько ПМ или ни одного из них.
    Важное условие! Графические объекты на слоях маски должны быть заполнены заливкой для обеспечения снятия маски по всей площади фигуры, а не только по ее периметру.
    Все доступные возможности графического редактора подробно описываются в руководстве пользователя «Графический редактор».

  • Как задать направляющие линии, координаты которых могут отличаться от шага сетки?

    Для точного позиционирования объектов в редакторах УГО, ПМ, схемы и платы

    Для точного позиционирования объектов в редакторах УГО, ПМ, схемы и платы могут использоваться специальные вспомогательные линии – направляющие линии. Подробное описание работы с ними можно прочитать в разделе 2 руководства пользователя «Графический редактор», доступное через главное меню: Справка -> Работа с графикой.

  • Как привязать 3D модель корпуса к посадочному месту?

    Привязка 3D модели осуществляется следующим образом

    Привязка 3D модели осуществляется следующим образом:


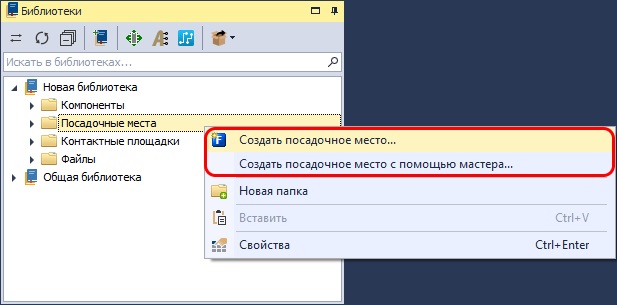

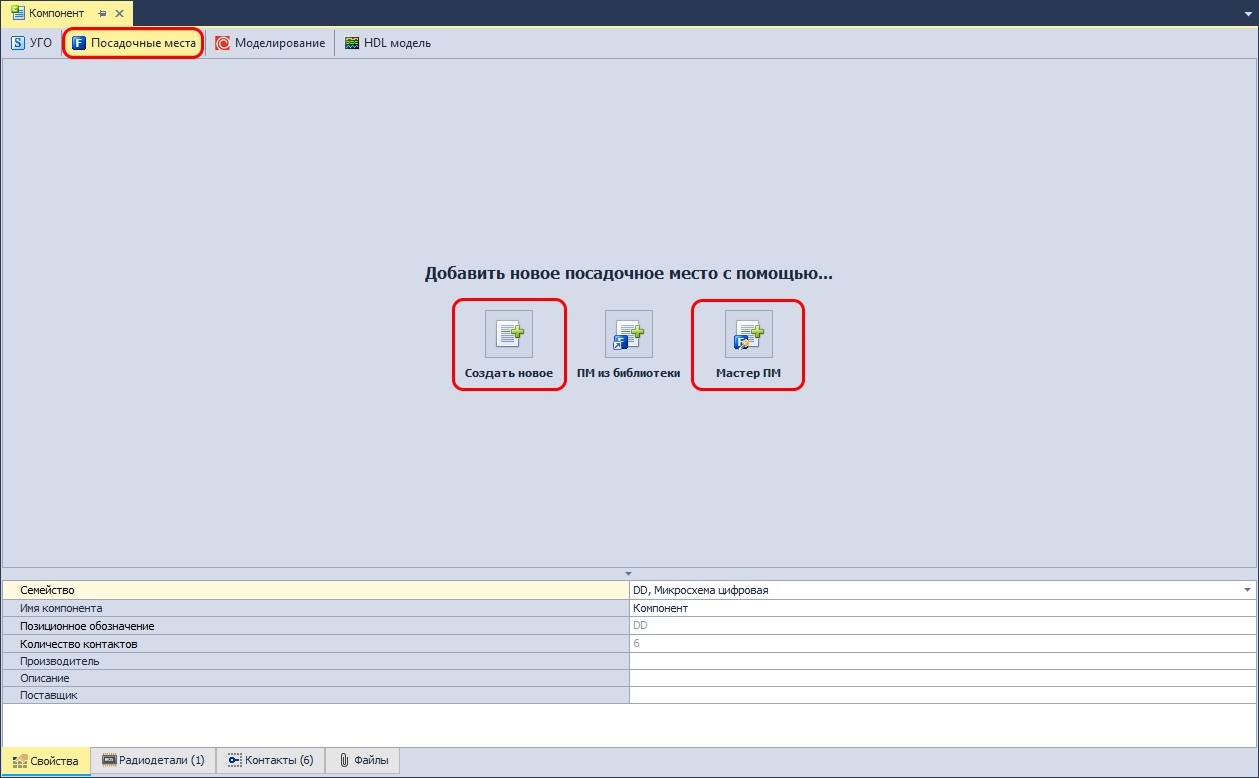

    1. Открываем необходимое нам посадочное место.

    2. В главном меню выбираем: Инструменты -> Привязать 3D модель…

    3. В открывшемся окне «Привязка 3D модели» в левом верхнем углу в пункте «3D модель» нажимаем кнопку с многоточием.


    4. Далее в окне проводника выбираем необходимую 3D модель в форматах C3D, STEP или STL.

    5. После этого 3D модель будет отображена поверх посадочного места в окне просмотра в правой части окна.

    6. Если модель корпуса расположилась на ПМ со смещением или повернута под углом относительно какой-либо оси, произведите необходимое поворот и смещение по всем осям, где есть несовпадение. Каждую строку действия можно добавлять или удалять с помощью кнопок «Добавить» и «Удалить». В соответствующих столбцах каждой строки действия можно выбирать нужную ось, нужное действие – поворот или смещение, и задавать значение угла поворота или смещения относительно выбранной оси.
