Как на схеме и на УГО компонента написать текст с чертой сверху?

18.01.2019 Delta Design LiBerty УГО

При создании схемы или УГО компонентов в библиотеке у разработчиков нередко возникает необходимость написания текста с чертой сверху.

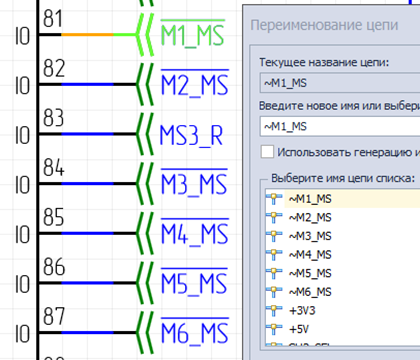

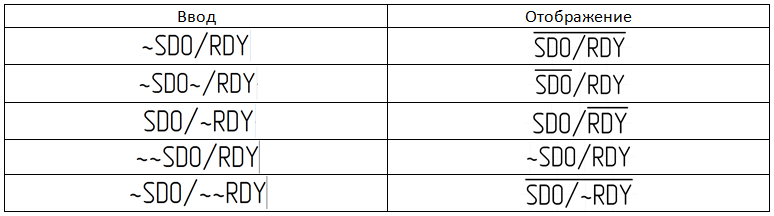

Чтобы написать текст или его часть с чертой сверху нужно в поле ввода текста перед символом, над которым черта начинается, поставить знак тильда "~". В этом случае черта будет проходить над текстом до самого его конца.

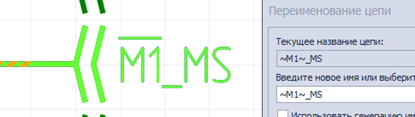

Завершение черты до конца текста возможно при помощи второго знака тильда после символа, который последним должен иметь над собой черту.

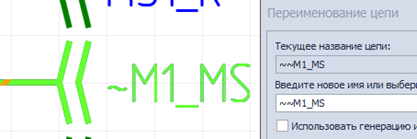

Сам знак тильды в тексте может быть отображен при вводе двух знаков тильды подряд.





Представленные правила ввода и отображения работают в следующих случаях:

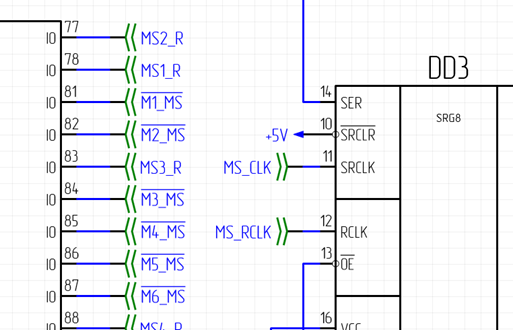

  • Правка текста на схеме.
  • Правка атрибутов штампа на схеме.
  • Назначение имени цепи.
  • Назначение имени контакта.
  • Назначение имен атрибутов радиодетали компонента.
