Как на схеме подсветить цепь?

21.05.2017 Delta Design

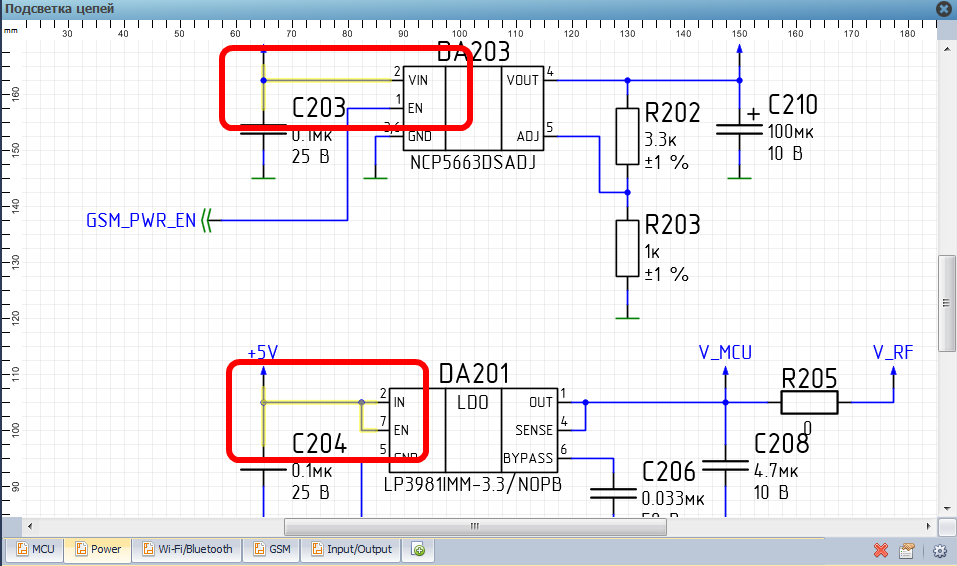

Установить подсветку для цепей на схеме можно следующими способами:

  • в менеджере проекта можно воспользоваться командой подсветить из контекстного меню для цепи
  • воспользоваться инструментом "Подсветить" в редакторе схем
  • командой в контекстном меню для цепи на схеме

С помощью «Менеджера проекта»

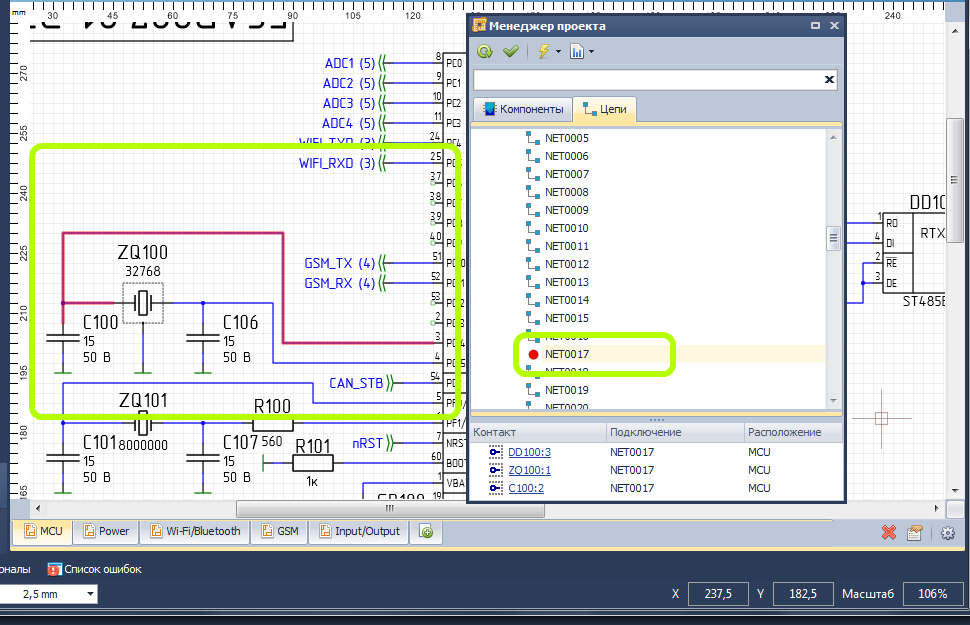

В панели «Менеджер проекта» на закладке «Цепи» выбрать цепь, вызвать контекстное меню и воспользоваться пунктом «Подсветить». После этого следует выбрать цвет подсветки.

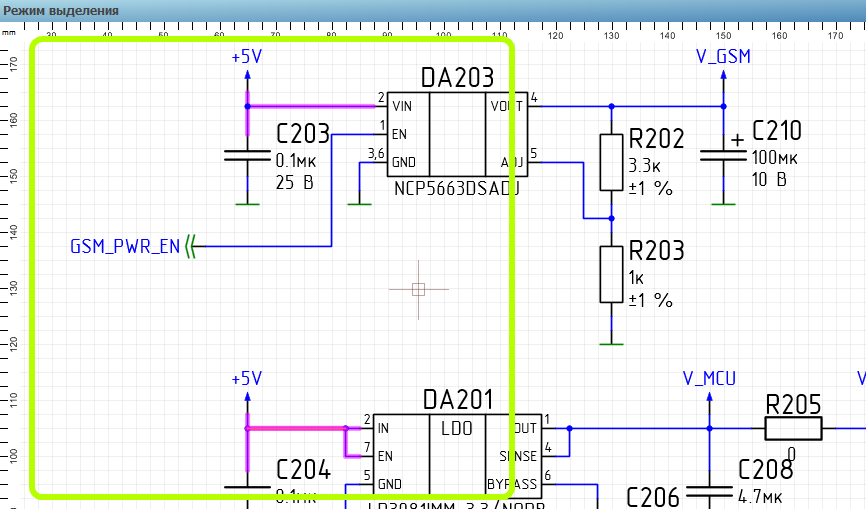

Цепь будет подсвечена.


С помощью инструмента «Подсветить»

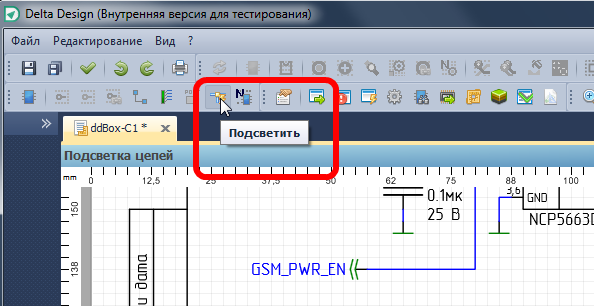

На панели инструментов «Схема» выбрать инструмент «Подсветить», который обозначается значком .

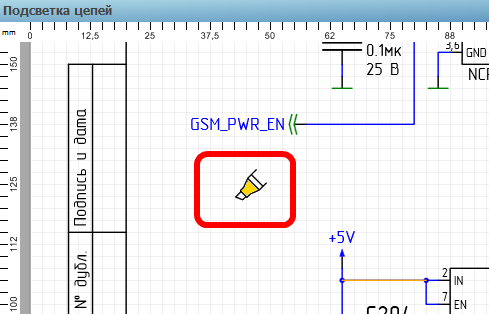

После активации инструмента курсор меняет свою форму, при этом указывается, каким цветом будет осуществляться подсветка.


Теперь необходимо навести курсор на цепь, для которой нужно установить подсветку и нажать левую кнопку мыши.

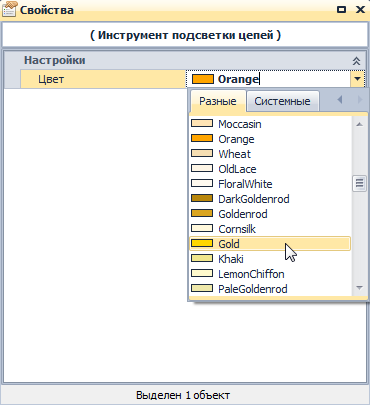

Цепь будет подсвечена. Цвет подсветки можно выбирать с помощью панели «Свойства».


С помощью контекстного меню

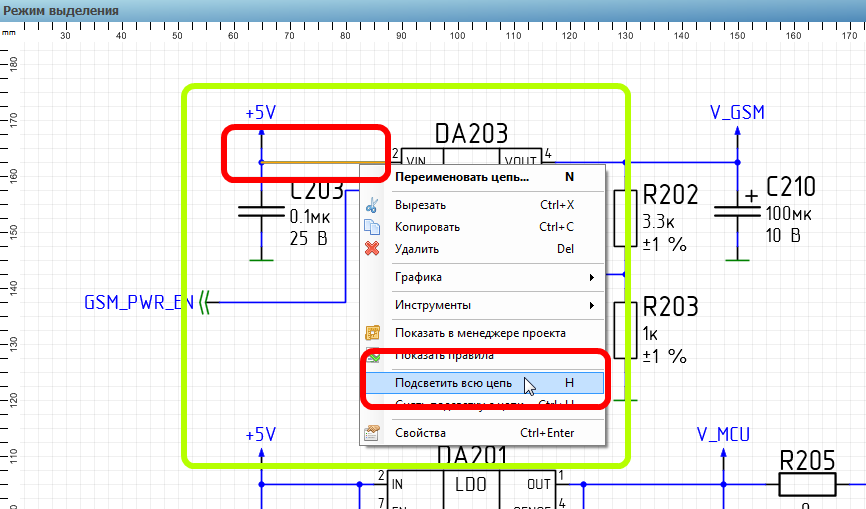

Выбрать любой проводник на схеме, входящий в состав цепи, которую нужно подсветить, вызывать контекстное меню и воспользоваться пунктом «Подсветить всю цепь»


Цепь будет подсвечена. При повторном применении команды (к этой же цепи или к другой) будет происходить подсветка цепи с использование нового цвета. Цвета циклически берутся из списка, который можно увидеть используя первый способ подсветки.
