Как обновить компонент на схеме?

21.05.2017 Delta Design

Компоненты в проекте должны быть проверены на актуальность, а затем уже для неактуальных может быть вызвано обновление из библиотеки.

Открываем схему для редактирования и в Менеджере проекта вызываем проверку всех компонентов на изменение (рис .1).

Рис. 1. Проверка компонентов проекта на изменение

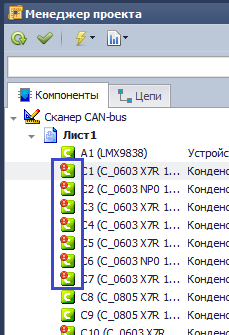

В случае, если в компонент вносились изменения после его расположения на схеме он будет помечен в списке компонентов с помощью иконки с восклицательным знаком (рис. 2).

Рис.2. Компоненты в проекте, помеченные как неактуальные

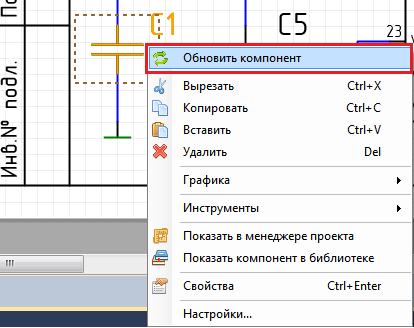

После чего в контекстном меню компонента можно вызвать его обновление (рис. 3).

Рис. 3. Вызов обновления компонента на схеме
