Как перенумеровать компоненты на схеме?

21.05.2017 Delta Design

Перенумерация компонентов на схеме осуществляется с помощью инструмента «Перенумеровать компоненты», который обозначен кнопкой  2.png на панели инструментов «Схема», см. Рис.1.

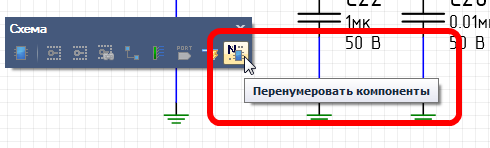

Рис.1. Панель инструментов «Схема»


После вызова инструмента на экране отображается окно «Перенумерация компонентов», см. Рис.2.

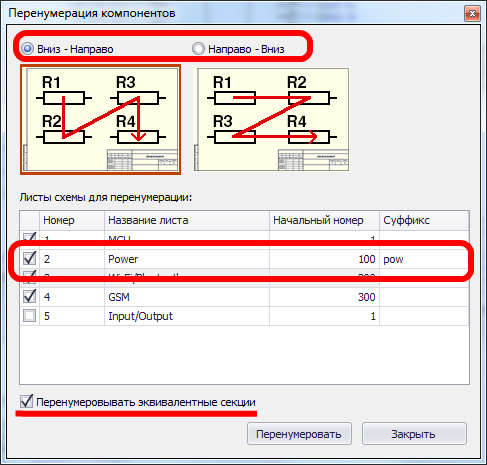

Рис.2. Окно «Перенумерация компонентов»

В верхней части окна выбирается одно из двух направлений перенумерации:

  • Вниз-Направо
  • Направо-Вниз

В первом случае основное значение будет иметь положение УГО компонента по вертикальной оси, во втором случае - по горизонтальной.

Далее в таблице, с помощью установки флагов, выбираются листы, на которых необходимо произвести перенумерацию (столбец без названия).

В столбце «Начальный номер» указывается номер с которого будет начинаться нумерация компонентов на данном листе. Стоит обратить внимание, что нумерация ведется для каждого семейства отдельно.

В столбце «Суффикс» указывается суффикс - постоянная часть, которая дописывается в конце позиционного обозначения.

Для создания сложных перенумераций  рекомендуется делать ее в несколько проходов (несколько вызовов процедуры перенумерации) вместо того, чтобы выполнить одну перенумерацию с несколькими ложными параметрами.
