Как посмотреть правила зазоров между цепями на плате?
Чтобы посмотреть правила зазоров между цепями в топологическом редакторе Delta Design достаточно выбрать два любых элемента (контактные площадки, треки, переходные отверстия и т.д.), относящихся к разным цепям.
В момент выбора в панели Правила будут отображены, как правила зазоров между цепями выбранных объектов, так и реальные зазоры на плате.

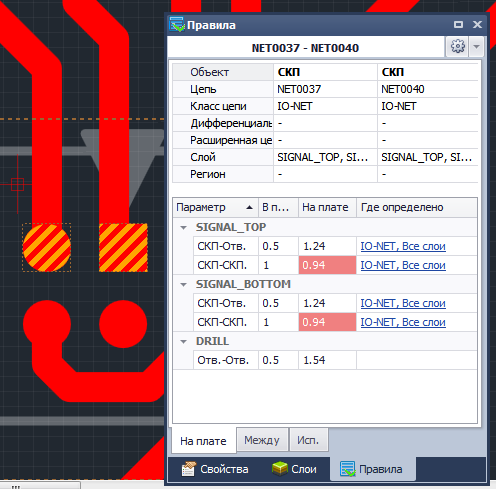

В примере конструктор выбирает две сквозные контактные площадки и видит по ним сразу всю информацию: какие правила анализируются, какие значения на плате и какие конфликты есть (подсвечены красным).

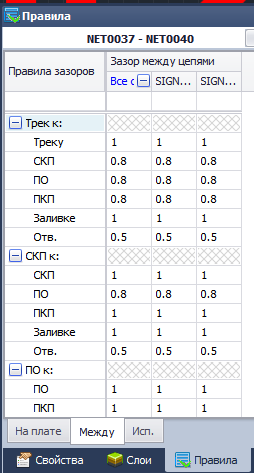

Полный набор правил для выбранной пары цепей можно увидеть на соседней закладке "Между".
