Как привязать 3D модель корпуса к посадочному месту?

23.06.2021 Delta Design 3D Liberty Менеджер библиотек Библиотека 3D модель
Привязка 3D модели осуществляется следующим образом:

  1. Открываем необходимое нам посадочное место.

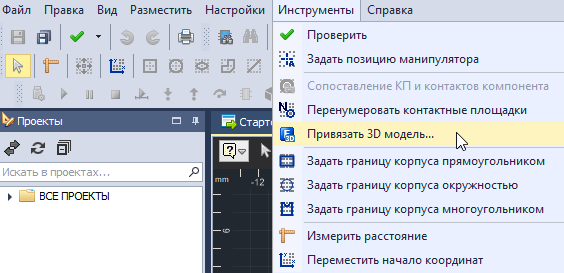

  2. В главном меню выбираем: Инструменты -> Привязать 3D модель…

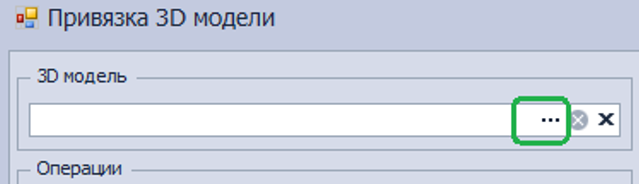

  3. В открывшемся окне «Привязка 3D модели» в левом верхнем углу в пункте «3D модель» нажимаем кнопку с многоточием.


  4. Далее в окне проводника выбираем необходимую 3D модель в форматах C3D, STEP или STL.

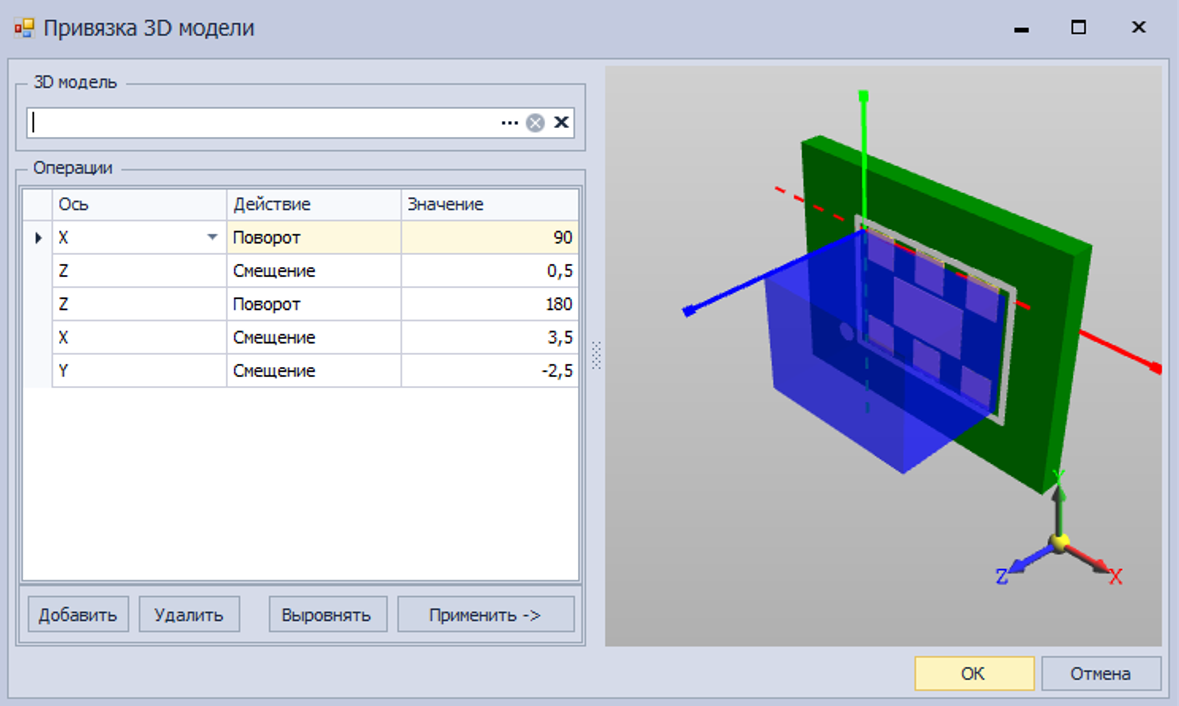

  5. После этого 3D модель будет отображена поверх посадочного места в окне просмотра в правой части окна.

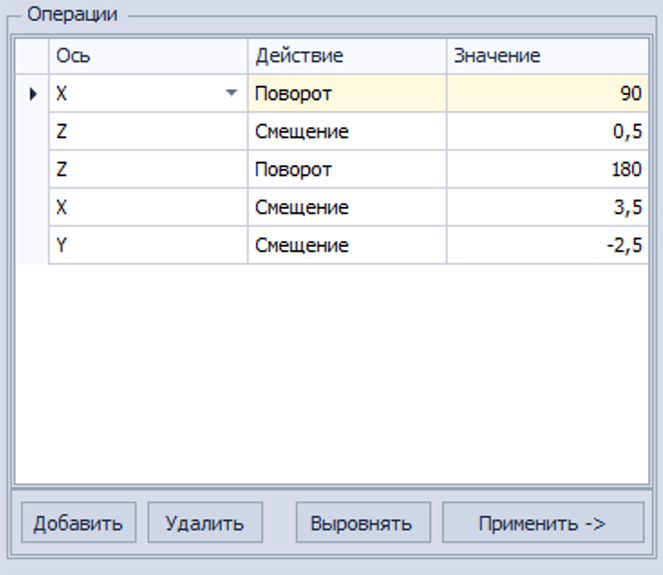

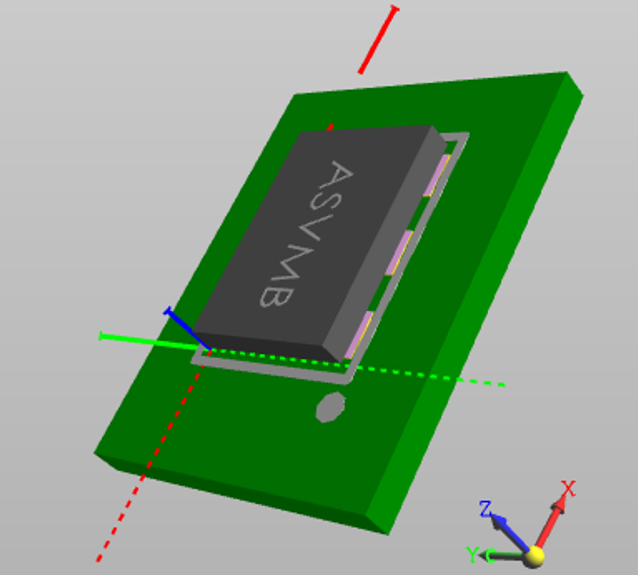

  6. Если модель корпуса расположилась на ПМ со смещением или повернута под углом относительно какой-либо оси, произведите необходимое поворот и смещение по всем осям, где есть несовпадение. Каждую строку действия можно добавлять или удалять с помощью кнопок «Добавить» и «Удалить». В соответствующих столбцах каждой строки действия можно выбирать нужную ось, нужное действие – поворот или смещение, и задавать значение угла поворота или смещения относительно выбранной оси.
