Как работает массовое размещение компонентов на плате?

19.08.2019 Delta Design 2.7

Массовое размещение компонентов на схеме возможно следующим образом:

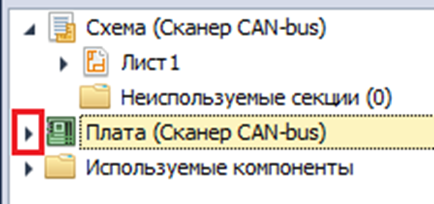

  1. В функциональной панели "Менеджер проекта" в закладке "Компоненты" раскрыть пункт "Плата".

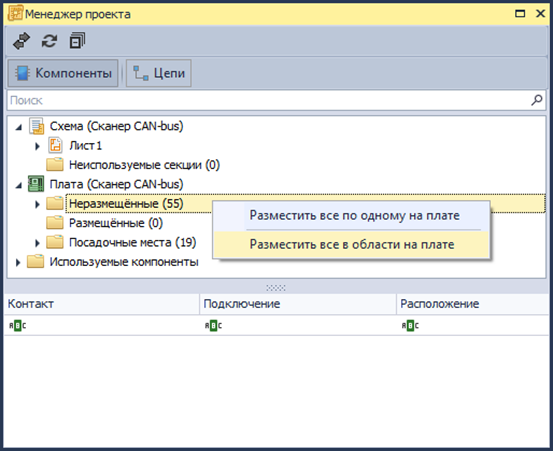

  2. На папке "Неразмещенные" щелчком правой кнопкой мыши вызвать контекстное меню и выбрать "Разместить все в области на плате".

  3. В редакторе платы выбрать начальную точку для размещения компонентов и нажать левую кнопку мыши.

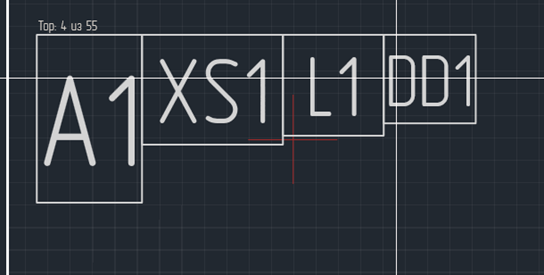

  4. Вести курсор мыши в любом направлении и под ним будут появляться условные границы посадочных мест компонентов с их позиционными обозначениями в порядке от самого крупного к мелким.

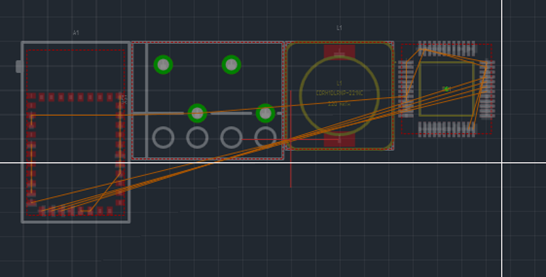

  5. При повторном нажатии левой кнопкой мыши на плате будут расположены те компоненты, условные границы которых отображались до щелчка.

  6. Если после второго щелчка левой кнопкой мыши были размещены не все компоненты, то инструмент остается активным и шаги 3 – 5 можно повторять до тех пор, пока не будут размещены все компоненты.
