Как создать блок и использовать его на схеме?

21.05.2017 Delta Design

Для создания блока выберите команду "Создать блок" в контекстном меню на узле "Состав" в дереве проектов (рис. 1).

Рис. 1. Вызов меню для создания блока


В появившемся диалоге (рис. 2) введите имя блока.

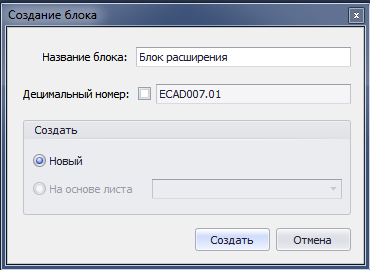

Рис. 2. Диалог создания блока

В результате операции будет создан пустой схемотехнический блок. Это приведет к появлению подузла в дереве проектов у узла состав и открытию редактора (рис. 3).

Описание блока состоит из двух частей:

  • условное графическое обозначение на схеме (рис. 3 лист УГО)
  • собственно "внутренностям" блока, которые могут занимать произвольное количество листов

 При создании УГО воспользуйтесь инструментами  0.PNG для размещения выводов. В одном случае будет создан одиночный вывод, во втором - групповой. На рис 3 вывод IO_BUS является групповым (т.е. включает 14 выводов), а PIN4 - одинарным. Всякий раз при размещении вывода на УГО изменяется список Контактов компонента (см. закладку снизу).

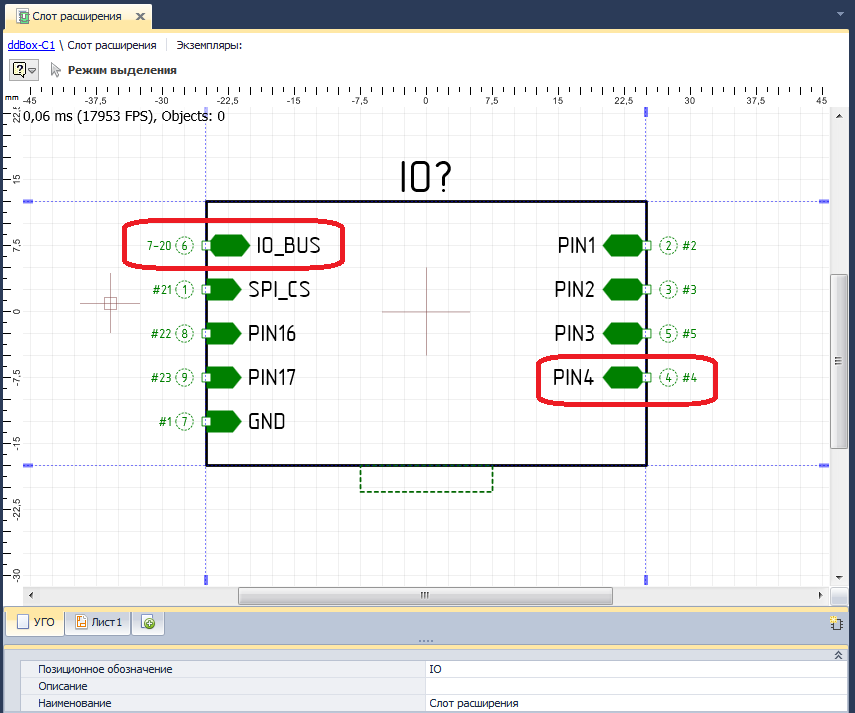

Рис. 3. Редактор блока. Лист УГО

УГО у нас уже есть, теперь необходимо подсоединить к выводам блока его внутренние цепи и шины.

Для этого рисуем схему и используем команду "Преобразовать в блочный порт" в контекстном меню на открытом конце цепи (рис. 4а), после чего в появившемся диалоге (рис. 4б) выбираем контакт для подключения.

11.png 12.png

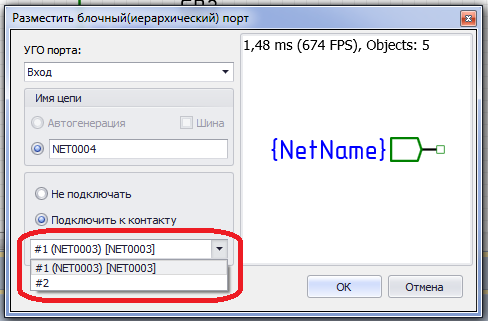

4а. Команда меню 4б. Выбор подключаемого вывода
Рис. 4 Подключение цепи к выводу блока

Для подключения групповых выводов блока необходимо расположить порт на схему с помощью инструмента -1.PNG и провести от него шину (рис. 5).

5a.png 5b.png

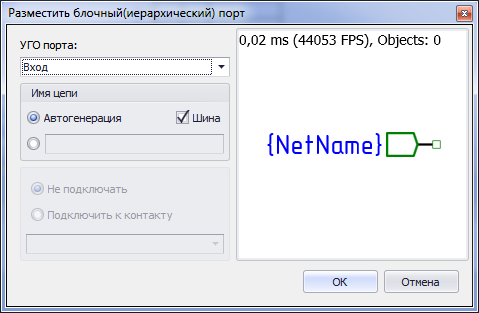

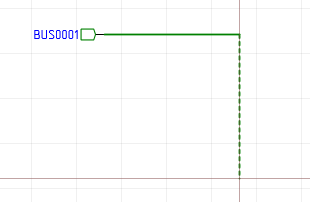

5а. Выбор параметров создаваемого порта 5б. Создание шины с портом на конце
Рис. 5. Создание шины от группового порта блока

После создания шины необходимо подключить к ней такое же количество цепей как указано в групповом выводе. После того как это сделано в свойствах порта указываем внешний порт в поле "Номер контакта в УГО блока".

В результате подключения цепей получаем схему. Пример схемы см. рис. 6.

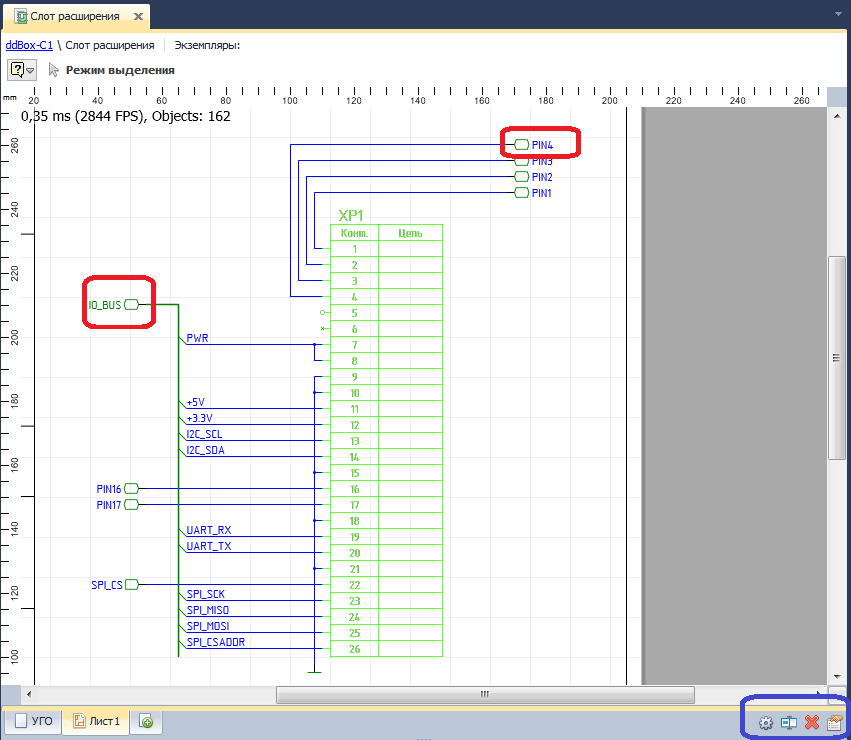

Рис. 6. Редактор блока. Результирующий лист внутренней схемы блока

Штампы листов и их свойства можно изменить с помощью инструментов в правой нижней части редактора (рис. 4. синяя рамочка).

По окончании создания блока он может быть размещен на схеме с помощью команды "Разместить на схеме" в контекстном меню на его узле в дереве проектов (рис. 7).

Рис. 7. Размещение блока на схеме проекта
