Как создать стек контактных площадок для его использования в посадочном месте?

17.03.2015 Delta Design

Для работы в редакторе посадочных мест в системе Delta Design необходимо заранее создать контактные площадки (КП), которые будут использоваться для ТПМ. Все КП текущей библиотеки находятся в папке "Контактные площадки" внутри узла библиотеки.

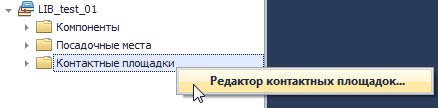

Для того, чтобы открыть редактор контактных площадок, кликните в панели навигации правой кнопкой мыши на папке "Контактные площадки" (или на узле библиотеки). Далее, в контекстном меню выберите пункт "Редактор контактных площадок" (Рис. 1).

Рис. 1 - Открытие редактора контактных площадок

Редактор контактных площадок откроется во вкладке отдельного документа (Рис. 2).

Рис. 2 - Редактор контактных площадок

Выберите тип контактной площадки
Для этого выберите тип контактной площадки из выпадающего списка (Рис. 3): ПКП - планарная КП (SMD), СКП - сквозная КП (Through), Монтажное отверстие (Mounting Hole), Реперная точка (Fiducial). В зависимости от выбранного типа КП будет доступен разный набор слоев.

Рис. 3 - Выбор типа КП

Создайте новую контактную площадку данного типа
Для этого нажмите кнопку "Создать" на панели инструментов редактора (Рис. 4).

Рис. 4 - Создание новой КП

Задайте имя контактной площадки
По умолчанию имя КП формируется автоматически. Для ввода имени вручную снимите галочку "Автогенерация имени" и в списке контактных площадок введите имя новой КП (Рис. 5).

Рис. 5 - Задание имени КП

Выберите слой контактной площадки

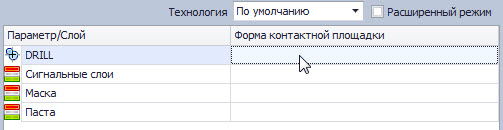

Выделите тот слой, на котором нужно задать фигуру, например, это слой отверстия DRILL (Рис. 6). По умолчанию все слои показываются в упрощенном режиме, для перехода к расширенному режиму работы, поставьте галочку в поле "Расширенный режим".

Рис. 6 - Выбор слоя

Укажите тип создаваемой фигуры
В списке справа выберите тот тип фигуры, которую необходимо разместить на выделенном слое (Рис. 7). Также тип фигуры можно выбрать из выпадающего списка.

Рис. 7 - Выбор типа фигуры

Задайте параметры фигуры

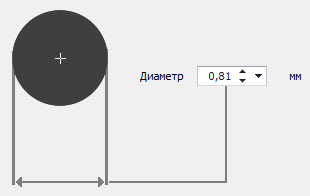

В нижней части редактора задайте параметры фигуры (Рис. 8). Текущий внешний вид фигуры будет показываться в области предварительного просмотра.

Рис. 8 - Задание размеров фигуры

Добавление фигуры на слой
После того, как все параметры фигуры заданы, нажмите кнопку для переноса фигуры на выбранный слой.

Аналогичным образом задайте фигуры на всех слоях. В результате КП должна выглядеть следующим образом (Рис. 9).

Рис. 9 - Завершение создания контактной площадки

Сохраните стек контактных площадок
Для этого нажмите кнопку "Сохранить" (на панели инструментов "Общие" в основном окне программы). Контактная площадка с заданным именем появится в библиотеке в папке "Контактные площадки".
