Как выгрузить данные о некруглых отверстиях на плате?

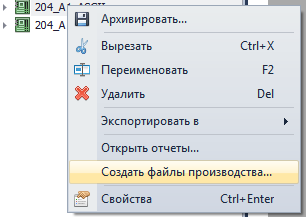

Чтобы открыть форму для создания файлов Gerber и Drill в системе Delta Design, кликните в панели навигации правой кнопкой мыши на имени проекта и в контекстном меню выберите "Создать файлы производства".

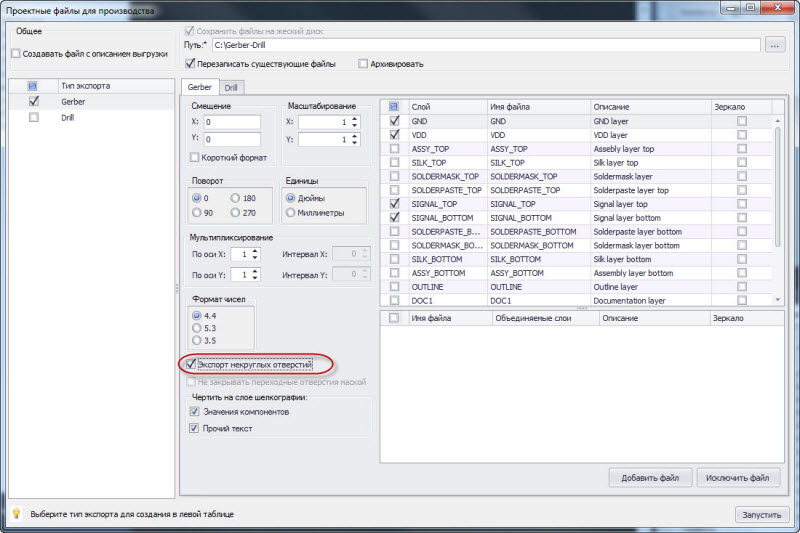

Откроется форма для создания файлов Gerber и Drill. Данные об отверстиях формируются в разделе "Drill", однако все отверстия некруглой формы (прямоугольники, квадраты) игнорируются и не попадают в итоговые файлы. Для того, чтобы выгрузить данные о таких отверстиях на плате, поставьте в левой части формы галочку рядом с полем "Gerber", при этом станет активна основная часть формы с настройками. Поставьте галочку в поле "Экспорт некруглых отверстий", выберите для каких слоев нужно производить выгрузку данных и нажмите кнопку "Запустить" (Рис. 2).

В процессе формирования файлов информация о процессе выгрузки выводится в панель "Вывод"  , которая откроется автоматически в нижней части экрана. Панель также можно открыть из панели инструментов
