Как задать последовательность заполнения пересекающихся областей металлизации?

29.12.2018 Delta Design

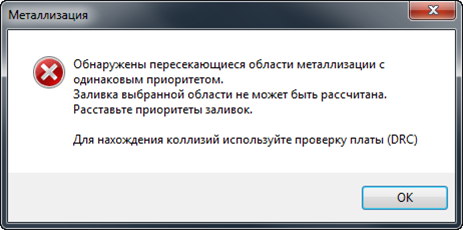

В Delta Design реализована возможность заполнения пересекающихся областей металлизации. Но это возможно если для всех областей задан разный приоритет, в противном случае программа выдаст ошибку.

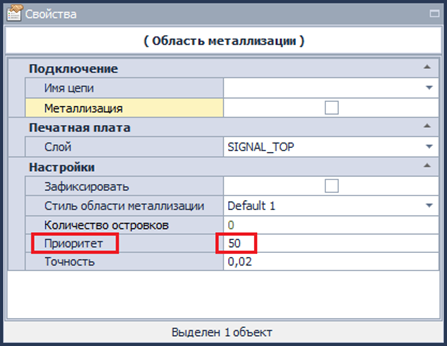

Для задания приоритета для каждой области металлизации необходимо выделить ее границы и в окне "Свойства" поставить необходимый приоритет. По умолчанию для всех областей стоит приоритет 50, и чем меньше число, тем выше приоритет.


Если для заполнения будет выбрана область металлизации с низшим приоритетом, то автоматически произойдет заполнение всех остальных областей с приоритетом выше, чем у выбранной. Заполнение области с наивысшим приоритетом не подразумевает заполнение каких-либо других областей.
