Какие имеются настройки режимов прокладки треков и подключения их к КП?

19.08.2019 Delta Design 2.7
Все настройки по прокладке проводников на плате отображаются в панели "Свойства" при активном инструменте "Разместить трек (Т)".



  1. "КП: только по осям (Р)" – разрешает подключение трека к контактной площадке только вдоль осей абсцисс и ординат относительно ее центра. Если функция выключена, то подключение возможно к любой точке края КП.

  2. "КП: под 45°" – разрешает подключение трека к углу КП под углом 45°.

  3. "ПО: только по осям" – в активном режиме функция разрешает подключение трека к переходному отверстию только вдоль осей абсцисс и ординат относительно ее центра и под углом 45°. Отключенная функция разрешает подключение трека к ПО в любой точке ее края.

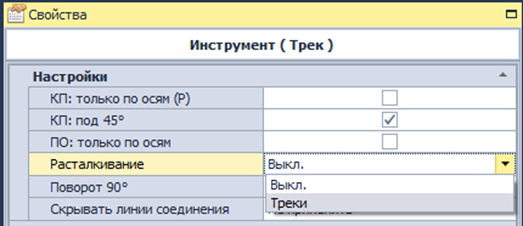

  4. "Расталкивание" – позволяет прокладывать трек, смещая фрагменты уже проведенных проводников, если их расположение преграждает путь прокладываемому.

  5. "Поворот 90°" – разрешает поворот трека на 90°.

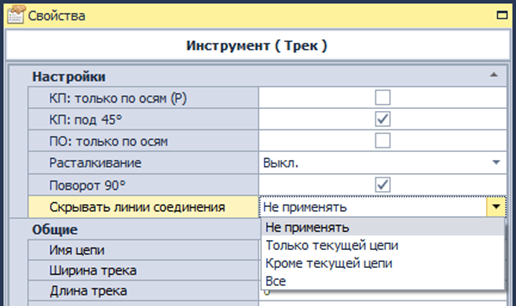

  6. "Скрывать линии соединения" – позволяет настраивать отображение линий соединения на усмотрение конструктора.
