Плата уже разведена, но в схему были внесены изменения. Как добавить их на плату, не потеряв информацию, созданную в TopoR («змейки», дифф. пары и пр.)?

Delta Design

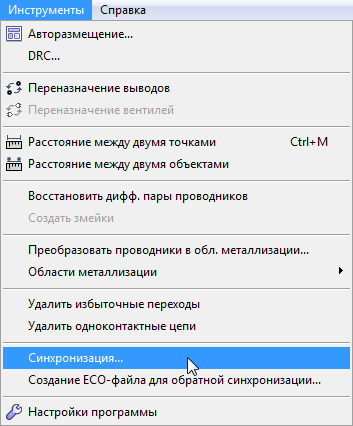

Для переноса изменений на плату необходимо вернуться в исходную САПР, а затем импортировать измененный файл в TopoR. Открыть в TopoR предыдущий файл с топологией, которую желательно сохранить. В меню Инструменты/Синхронизация выбрать файл fsx, измененный в исходной САПР.

Откроется окно для установления соответствий. После нескольких шагов синхронизация будет проведена, и на плату будут внесены изменения компонентов и цепей, которые были сделаны в исходной САПР. Текущая топология и расположение компонентов при этом не изменятся.

Подробнее про синхронизацию можно прочитать в Справке: C. Дополнительные возможности - Синхронизация PCB-дизайна со схемой.
