Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”

Подготовка и выпуск конструкторской документации в соответствии с требованиями ГОСТ и ЕСКД выполняется в специализированном модуле САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”.

Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД” предназначен для автоматизированного построения следующих конструкторских документов на базе существующей электронной модели изделия в соответствии с российскими стандартами:
  • Схема электрическая принципиальная (Э3).
  • Чертёж печатной платы.
  • Ведомость покупных изделий.
  • Перечень элементов (ПЭ3).
  • Сборочный чертёж (СБ).
В модуле подготовлены шаблоны документов для форматов А0, А1, А2, А3, А4 с альбомной и книжной ориентацией и штампами форма 1 и форма 2а. Поддерживается автоматическое заполнение атрибутов в штампах на документах. Для создания схемы электрической принципиальной подготовлены базовые условные графические обозначения (УГО) для всех семейств электронных компонентов.

Стоимость модуля САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД” определяется по запросу. Подробнее можно узнать по электронной почте sales@eremex.ru.

Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”

поддерживает выпуск конструкторской документации в виде твердой (печатной) копии и в виде набора самостоятельных файлов-документов для последующего хранения в системе управления жизненным циклом изделия (PLM).

Электронная (цифровая) модель изделия создаётся и хранится в САПР Delta Design в соответствии с ГОСТ 2.053 «Единая система конструкторской документации (ЕСКД). Электронная структура изделия. Общие положения».

Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”

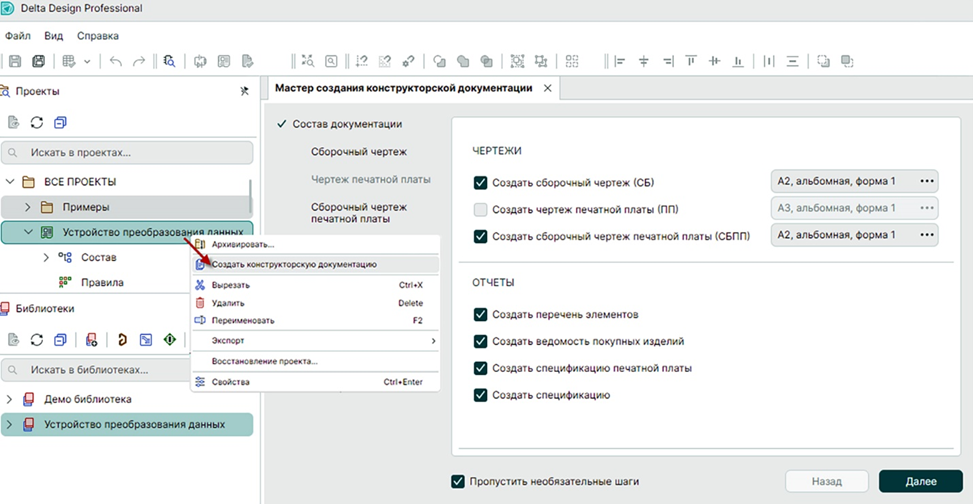

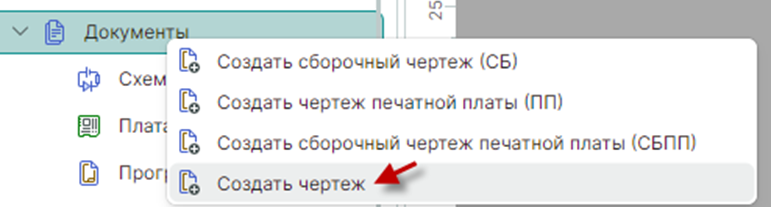

поддерживает автоматизированное создание следующих видов конструкторских документов:

  • Схема электрическая принципиальная (Э3).
  • Перечень элементов (ПЭ3).
  • Ведомость покупных изделий.
  • Чертёж печатной платы.
  • Сборочный чертёж (СБ).
Документы можно сохранять в формате PDF или SmartPDF. Документы могут содержать несколько листов, с разными форматами и штампами.

Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”

Видеоролик демонстрирует процесс создания конструкторской документации.



Модуль САПР Delta Design подготовки и формирования комплекта конструкторской документации “Delta Design КД”

обеспечивает подготовку и выпуск конструкторской документации в соответствии с требованиями ГОСТ и ЕСКД

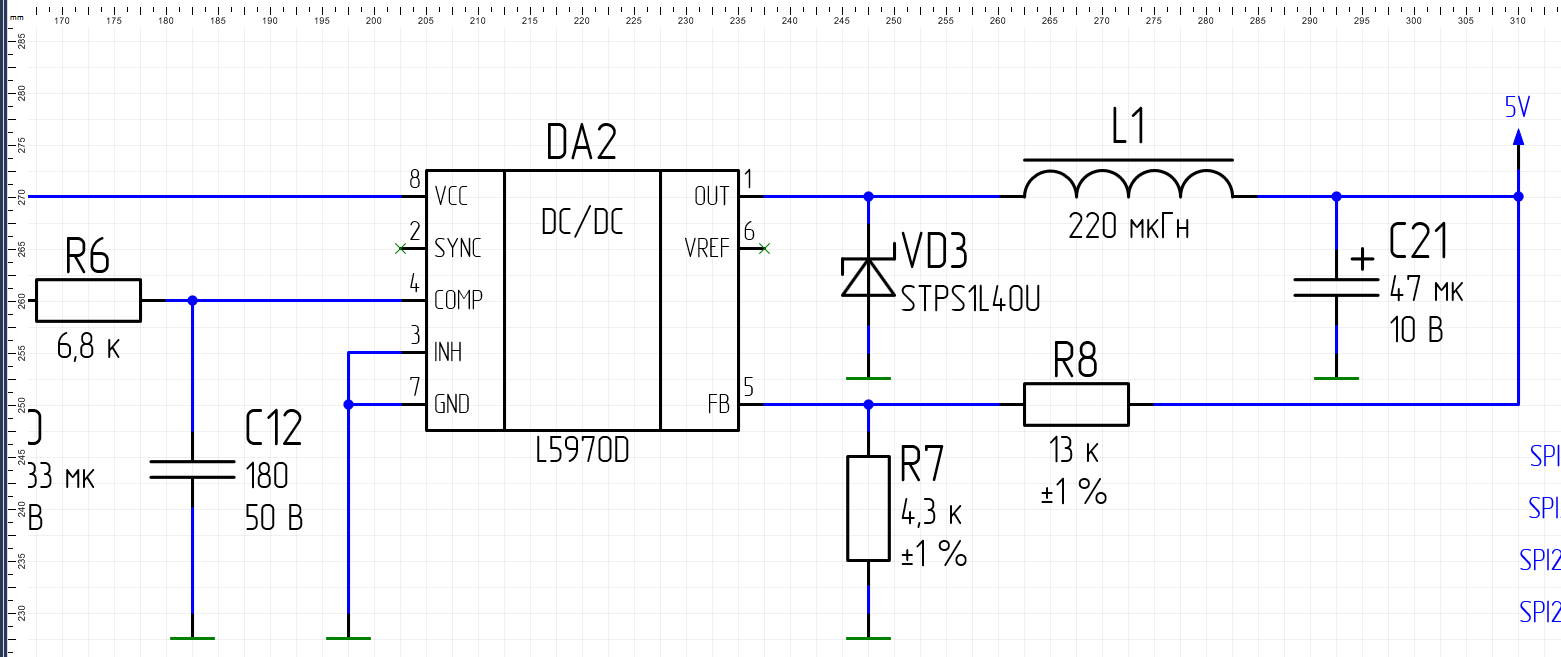

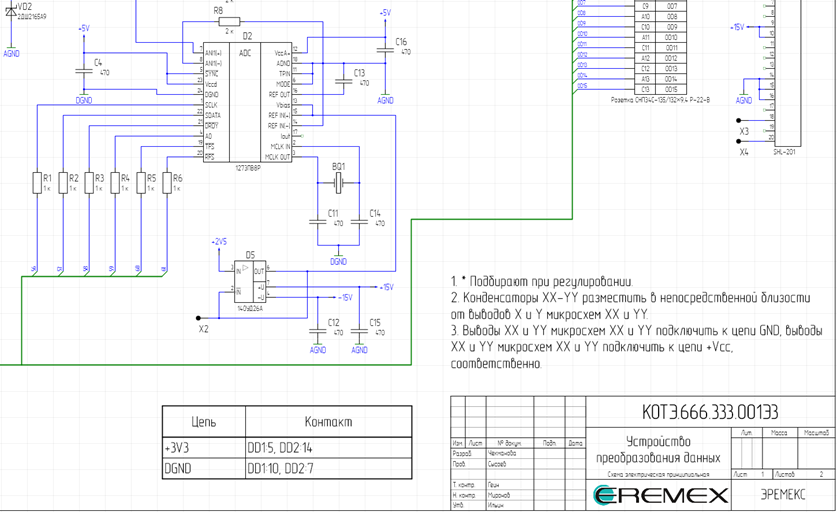

Схема электрическая принципиальная (Э3).

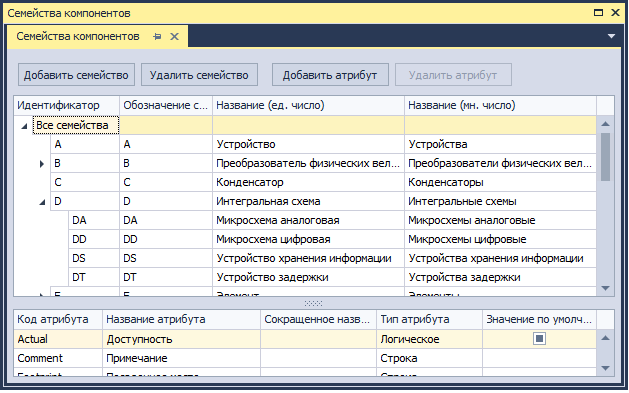

Классификация компонентов согласно ГОСТ 2.710

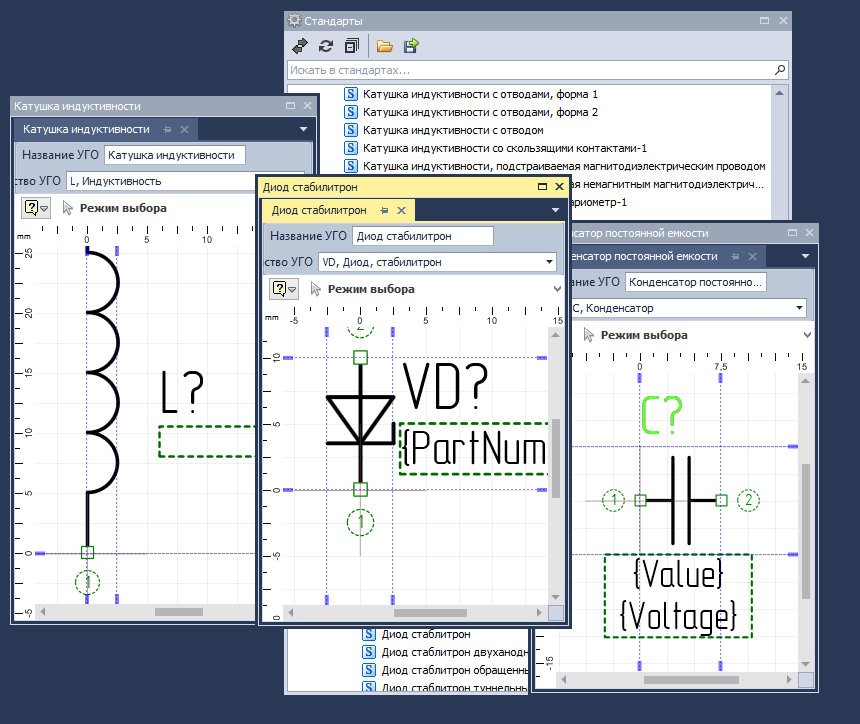

Предустановленный набор УГО


Автоматическое назначение буквенного обозначения согласно выбранному семейству компонента

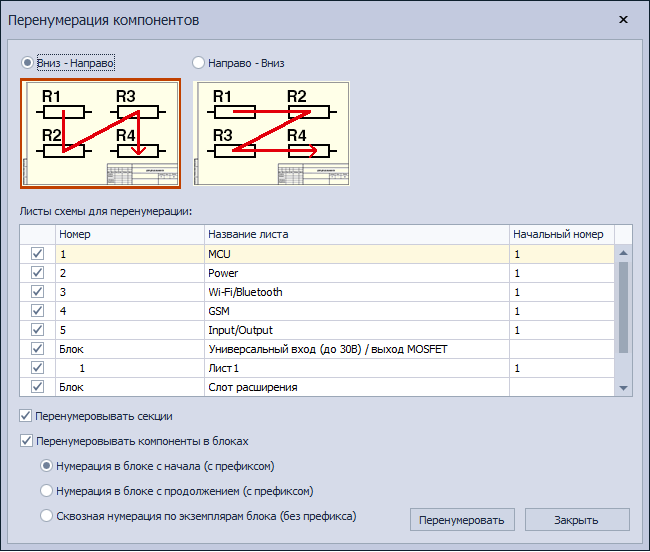

Перенумерация позиционных обозначений согласно требованиям ГОСТ
Перенумерация в блоках: нумерация с начала, нумерация с продолжением, сквозная нумерация


Проставление  позиционного обозначения рядом с УГО с правой стороны или над ним
Совмещенный и разнесенный способы изображения устройств
Форматы листов чертежей, соответствуют требованиям ГОСТ и ANSI

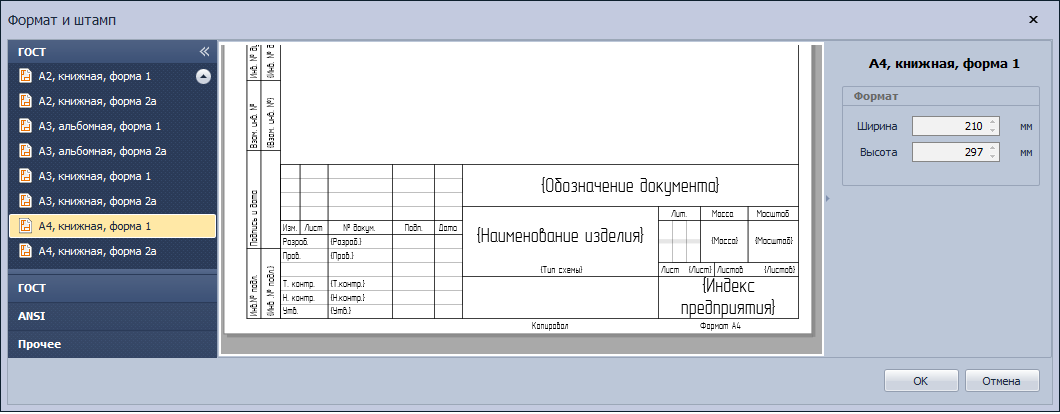

Автоматическое размещение рамки и основной надписи (штампа) на каждом листе чертежа
Возможность выбора вида основной надписи для первого и для последующего листов схемы
Автоматическое проведение линий электрической взаимосвязи в горизонтальном и вертикальных направлениях
Запрет на проведения линий электрической взаимосвязи поверх УГО компонентов

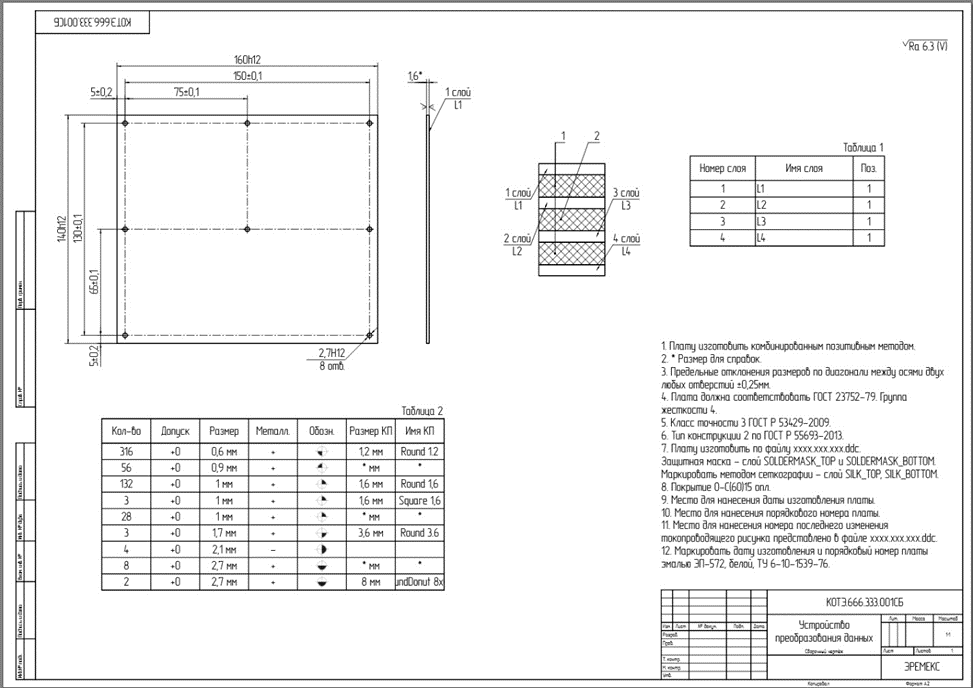

Чертёж печатной платы (ГОСТ 2.417)

Предустановленный набор символов для обозначения отверстий на чертеже


  • Возможность создавать и редактировать свой набор символов для обозначения отверстий на чертеже
  • Масштабирование символов по размеру отверстий
  • Автоматическое создание таблицы сверловки, подсчет количества отверстий каждого типа

  • Нанесение выносных размерных линий любого вида: горизонтальные, вертикальные, диагональные, угловые
  • Радиальные с выбором измерения (радиус/диаметр)
  • Возможностью задать множество стрелок для одной выносной линии
  • Набор знаков для обозначения шероховатости поверхности

Формирование координатной сетки по всему периметру печатной платы с помощью инструмента «Разместить линейку». Инструмент  позволяет  настраивать цену деления шкалы, указывать позиции для отображения цифр на шкале, выбирать единицы измерения


Сборочный чертёж (СБ)

  • Выбор вида проекции печатной платы: базовый, вид сверху, вид сбоку, вид снизу
  • Отображение зеркальных  проекций как при первоначальной установке так и в процессе создания чертежа
  • Размещение проекций корпусов отдельных компонентов в выбранном масштабе для создания вариантов установки (в разработке).
  • Размещение дополнительных графических объектов на плате

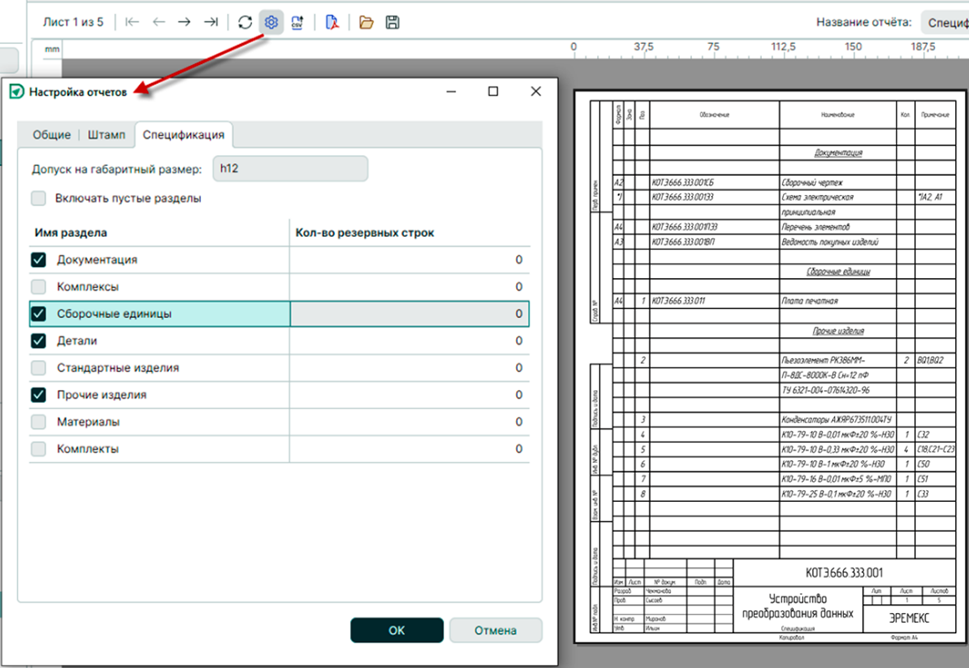

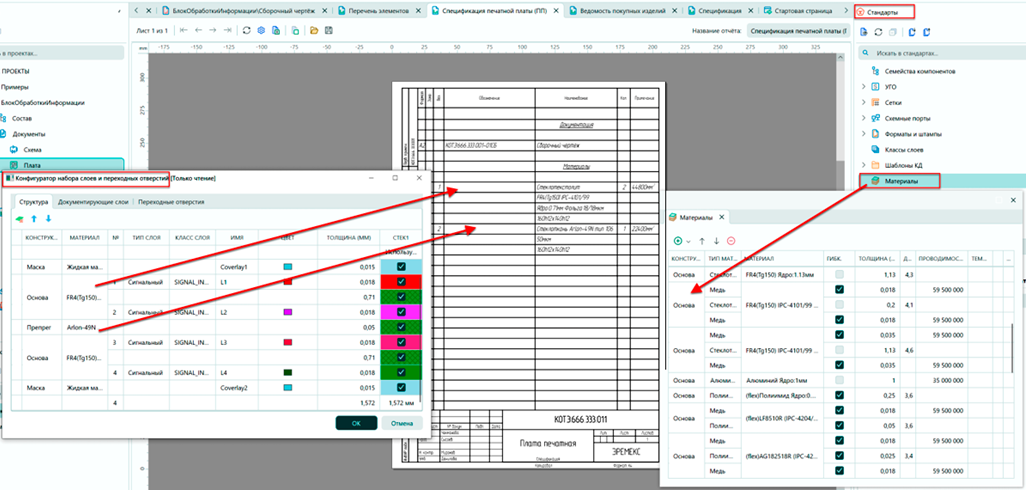

Перечень элементов (ПЭ3) , ведомость покупных изделий

  • Шаблоны документов, включающие штампы и правила оформления, соответствующие требованиям ГОСТ.
  • Автоматическая генерация  перечня элементов.
  • Возможности настройки отдельных параметров и полного редактирования документов позволяют оформлять документы в соответствии с различными отраслевыми требованиями.
  • Версионность документации: повторное создание документа приводит к выпуску новой версии документа или возможности выпуска альтернативного пакета документации. Старый документ сохраняется и по-прежнему остается доступен.
  • Статистика: семейства компонентов, их количество, номиналы и т.д. собираются и обрабатываются автоматически
  • Экспорт данных в табличном виде (в формате *.xls).
