Изменения в обновлениях версии SimOne 2.7

Изменения в версии SimOne 2.7

Система обновления версии SimOne работает при наличии доступа компьютера пользователя к сети интернет  и позволяет удобно и быстро обновить используемую версию программы на последнюю, выпущенную разработчиками. При обновлении система производит резервное копирование текущей версии и впоследствии разработчик может вернуться к ней.

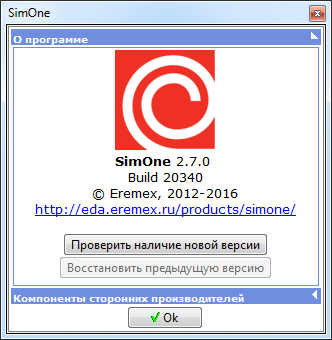

Вызов окна обновлений



осуществляется из окна справки SimOne: меню Справка→О программе...


Восстановление предыдущей версии программы осуществляется нажатием на соответствующую кнопку окна справки SimOne.

Математические выражения

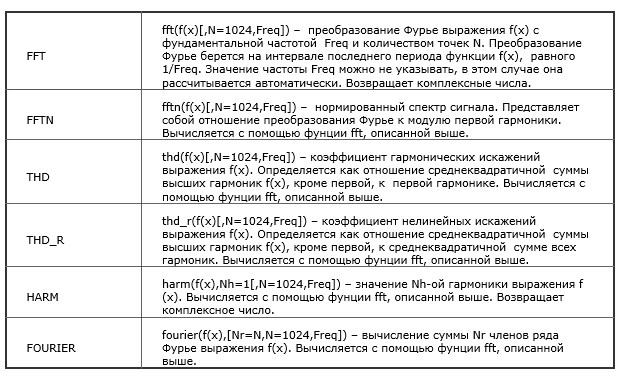

Добавлены функции, для работы с преобразованием Фурье:



Эти функции могут быть использованы в выражениях для вывода на график, но не могут в выражениях, описывающих поведение компонента.

Пример использования функций преобразования Фурье - файл-схема fft_based_func.sschсодержится в папке FFT с примерами SimOne. Доступен через меню Файл→Открыть Примеры...

Исправления

- Исправлены ошибки работы с подсхемами и др.

Изменения в обновлениях версии SimOne 2.6 Beta

Изменения в версии SimOne 2.6 Beta

Что нового в SimOneОбратная связь с разработчиками

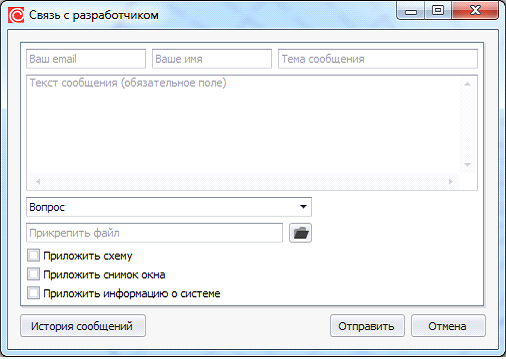

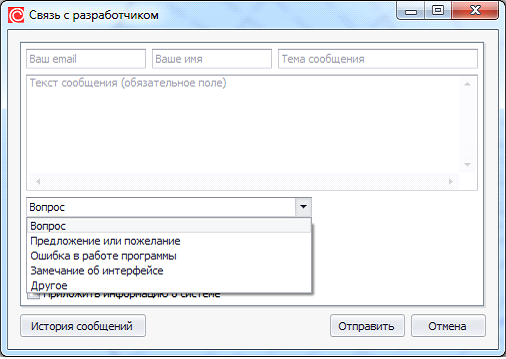

Отправить запрос, сообщение или пожелание разработчикам теперь можно используя форму обратной связи в самой программе: меню Справка → Обратная связь.





В окне отправки запроса разработчикам можно указать адрес электронной почты для обратной связи, имя пользователя,  тему запроса и текстовое сообщение.Также необходимо выбрать тип запроса:
- Вопрос.
- Предложение или пожелание.
- Ошибка в работе программы.
- Замечание об интерфейсе.

К отправляемому сообщению можно приложить следующие документы:
- Схему\нетлист.
- Снимок экрана.
- Информацию о системе.
- Файл.

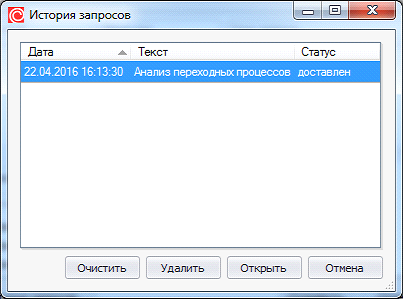

Просмотр истории отправленных сообщений доступен по нажатию кнопки История запросов.

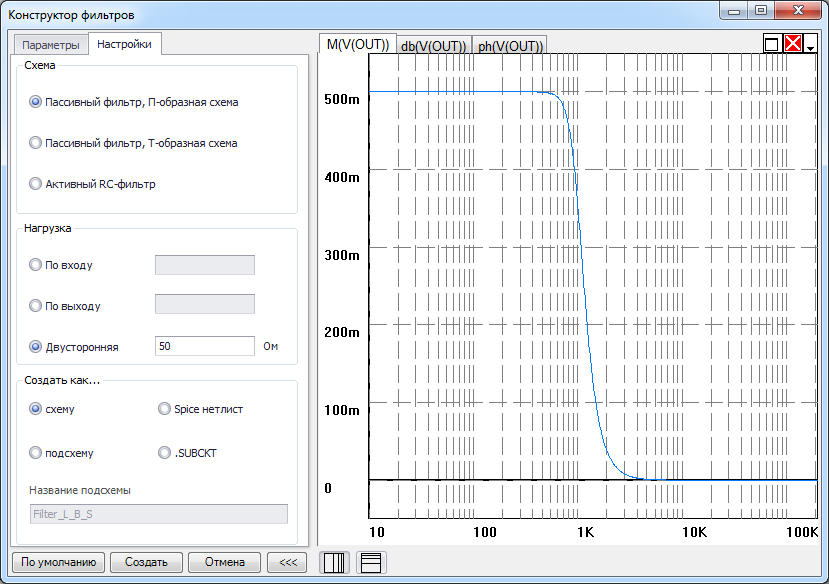

Синтез фильтров

SimOne теперь позволяет проводить параметрический синтез электронных схем активных и пассивных фильтров. Для этого он содержит свой собственный конструктор фильтров, использующий  как классические схемы реализации, так и оригинальные.

Разработка фильтра производится в интерактивном режиме: любые внесенные пользователем изменения требований к характеристике фильтра вызывают автоматический пересчет параметров схемы и перестроение частотных характеристик в окне предпросмотра.



Touchstone-модели и многополюсные компоненты

SimOne теперь поддерживает многополюсные компоненты, задаваемые с помощью S-, Z-, Y-параметров.

Параметры могут задаваться как в виде выражений, так и с помощью текстовых файлов Touchstone-формата.



Многополюсные компоненты  могут быть установлены на схему:

- c помощью соответсвующих примитивов: кнопки на панели

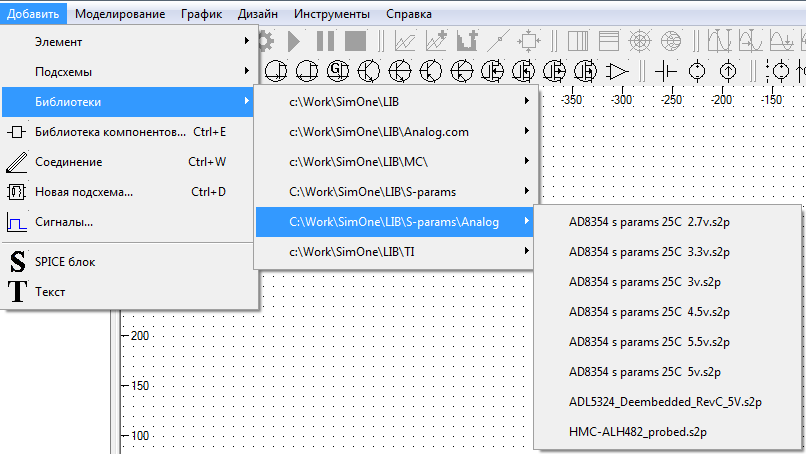

- с помощью подключенных библиотек Touchstone-моделей:

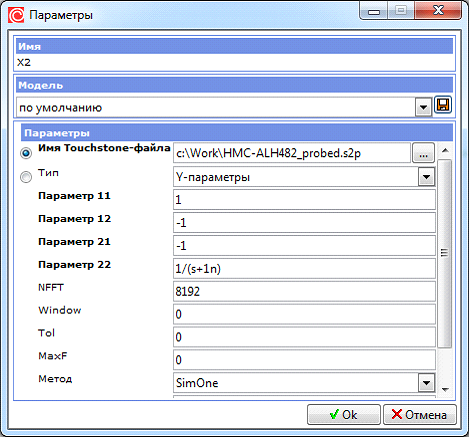

Добавлена новая настройка для Лапласовых источников и многополюсгиков:maxF\Fmax – максимальная частота, определяет шаг квантования обратного преобразования Фурье.

Графический  модуль

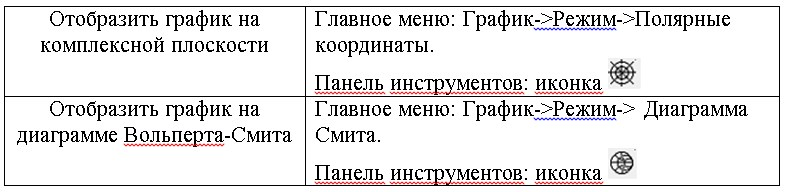

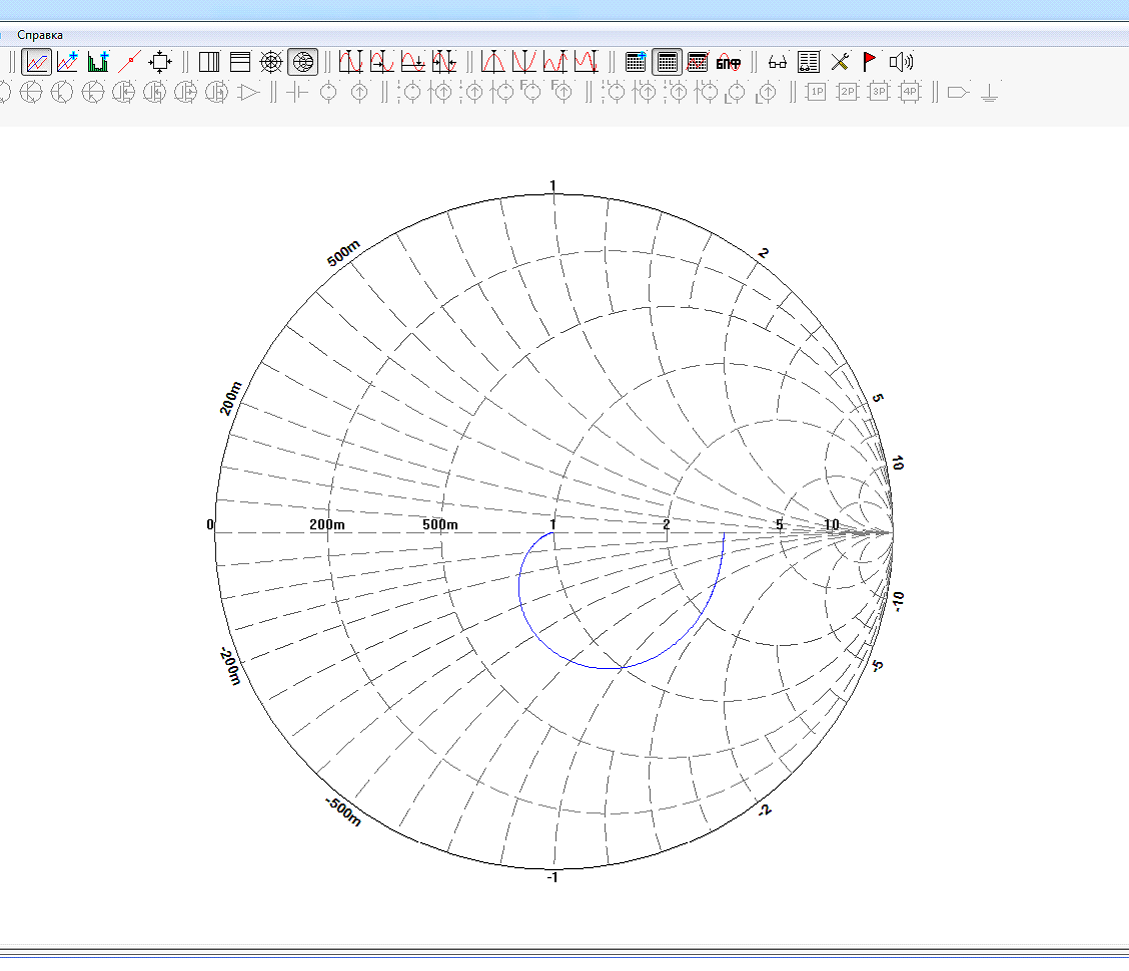

Добавлена возможность отображать графики частотного анализа схемы на диаграмме Вольперта-Смита





Экспорт графиков

Добавлена возможность экспортировать графики частотного анализа в форматах Touchstone и Freq

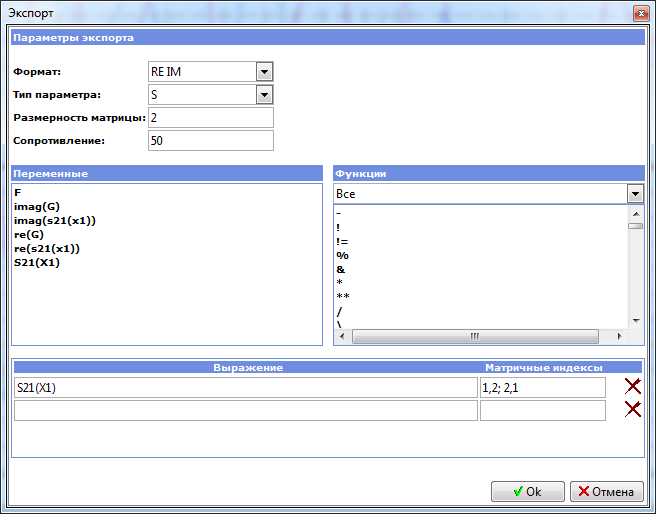

Окно экспорта данных в Touchstone-файл:

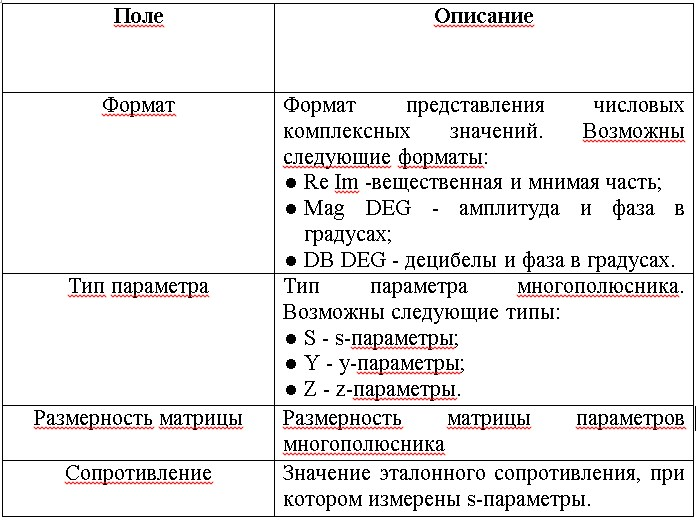

содержит следующие настройки:

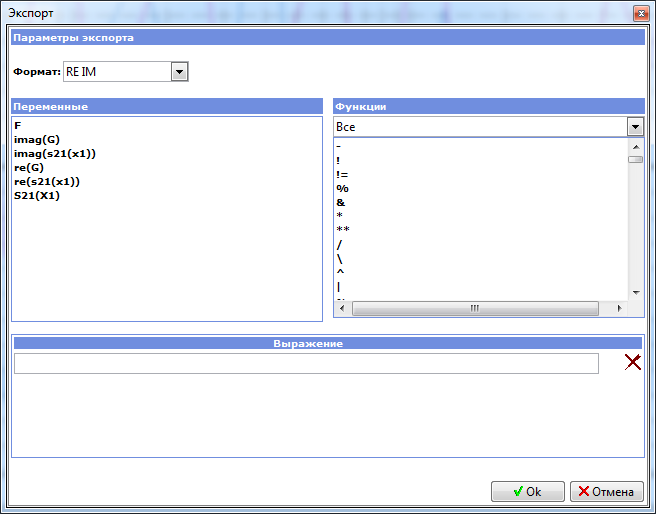

Окно экспорта данных в Freq-файл:



Рис. 20.16.5 Окно экспорта графика в Freq-файл

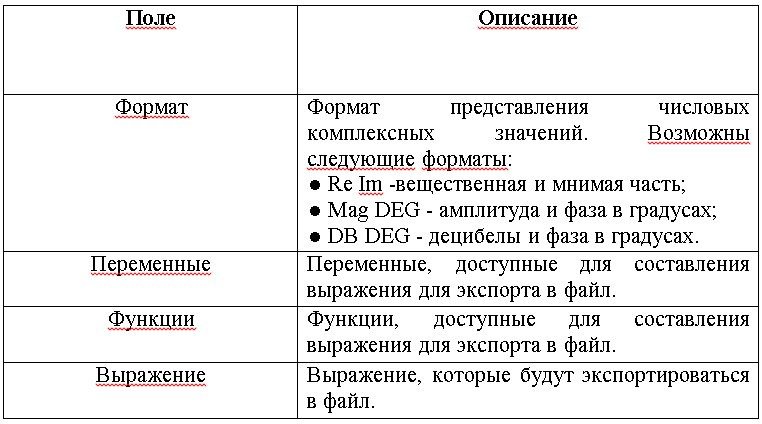

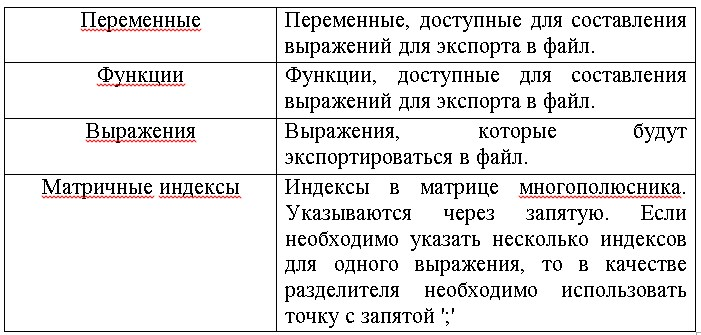

содержит следующие настройки:



Математические выражения

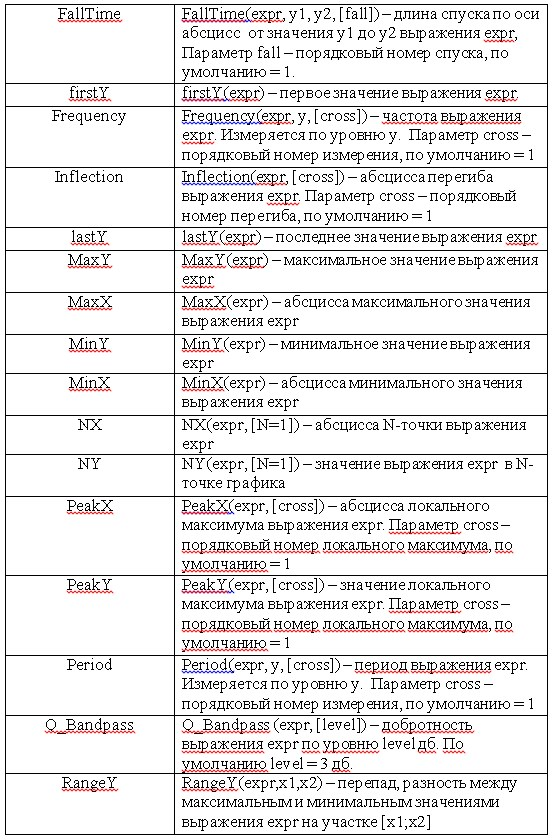

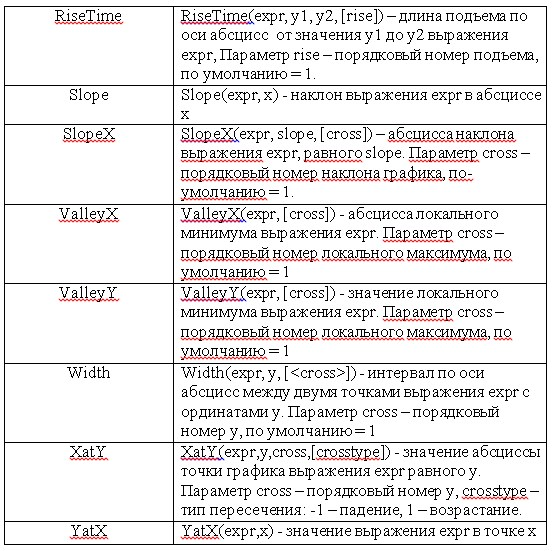

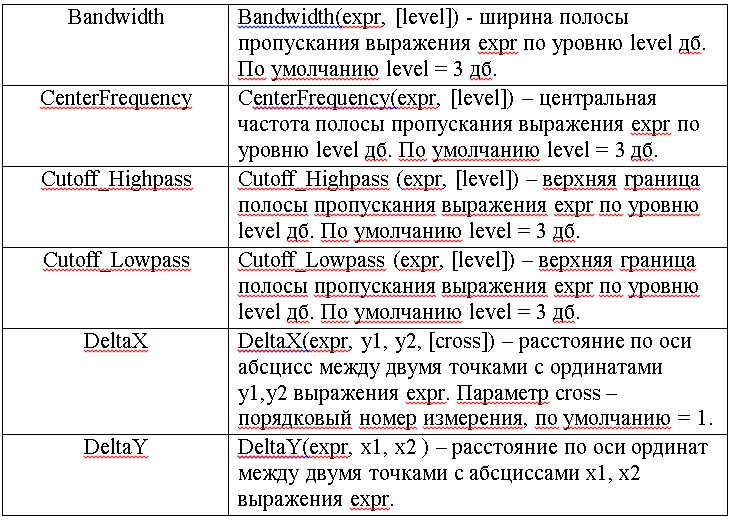

Добавлены функции, реализующие следующие измерения:





Эти функции могут быть использованы в выражениях для вывода на график, но не могут в выражениях, описывающих поведение компонента.

Исправления

- Исправлены ошибки интерпретации числовых сокращений и др.

Ознакомиться с более ранними версиями SimOne
