Автоматизация редактирования схемы

02.04.2015 FlexyS

Для построения и редактирования электрических схем в системе Delta Design присутствует набор автоматизированных инструментов, которые позволяют сделать работу со схемой простой и комфортной. Данные инструменты используются для прокладки цепей, перемещения компонентов и т.д.

Удобство проектирования электрических схем в среде Delta Design достигается за счет набора автоматизированных инструментов. Данные инструменты позволяют:

  • Автоматически прокладывать электрические цепи;
  • Перемещать по схеме подключенные компоненты;
  • Осуществлять поворот подключенного компонента;
  • Размещать компонент в разрыв цепи;
  • Размещать компонент "контакт в контакт";
  • Копировать и вставлять компоненты.

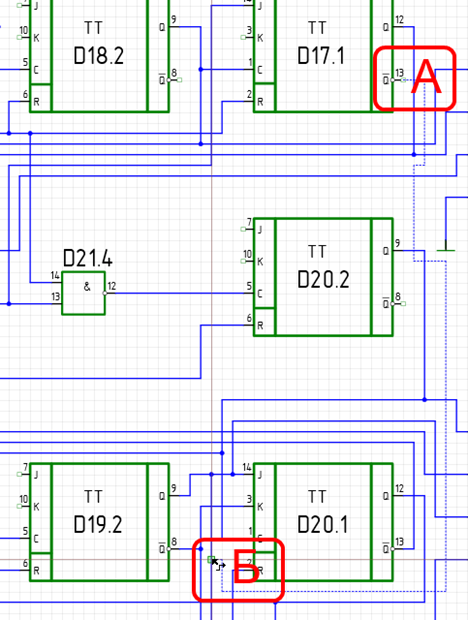

Автоматическое прокладывание цепей помогает провести цепь через самую сложную схему.

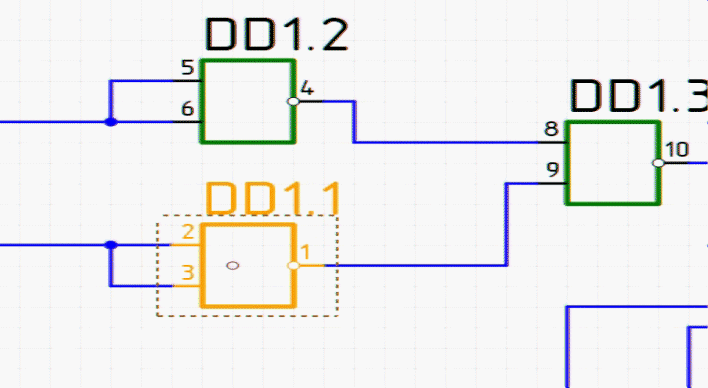

Подключенный компонент может быть перемещен по схеме без разрыва цепей, к которым он подключен.

Подключенный компонент может быть повернут.

Размещение двухконтактного компонента может производиться с разрывом существующей цепи.

Копирование и вставка элементов схемы происходит с сохранением структуры схемы.
