Как оптимизировать длину трека
Для любого трека, размещенного на плате в Delta Design, доступна функция по оптимизации (уменьшению) длины с сохранением его топологии.

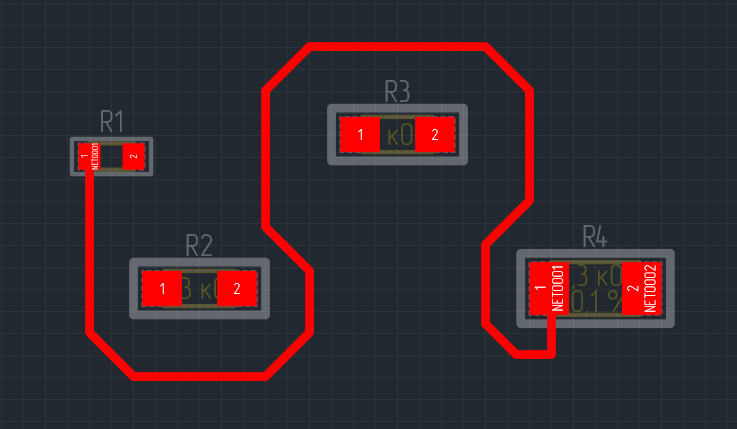

Предположим, у нас на плате находится трек, размещенный следующим образом (Рис. 1).
|
|---|
| Рис. 1 - Размещенный трек |
Выделите трек целиком с помощью рамки выделения или кликните левой кнопкой мыши по любому сегменту трека и нажмите клавишу «Пробел».

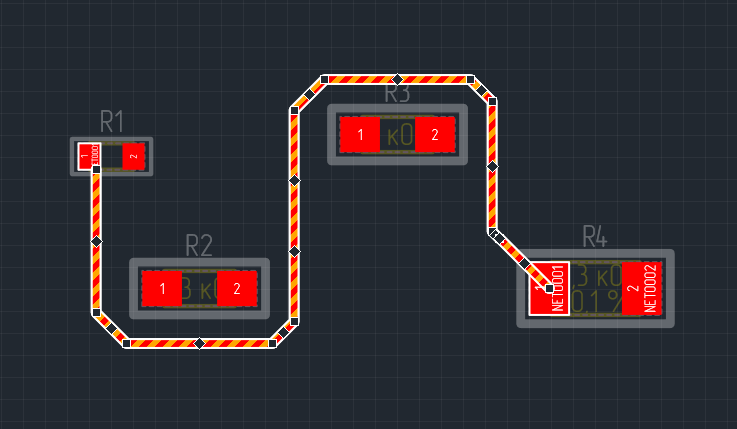

Для активации инструмента «Натяжение трека» нажмите клавишу «F5» - трек изменит свою форму, при этом произойдет уменьшение длины трека с сохранением обхода других элементов платы (Рис 2).
|
|---|
| Рис. 2 - Оптимизация длины трека |
Инструмент «Натяжение треков» также доступен для вызова из панели инструментов «Плата» и из встроенной панели инструментов.
Также доступно натяжение группы выделенных треков.
