Вопросы/ответы

PC-совместимый компьютер с процессором не хуже Intel® Pentium® III-1000 MHz.
Операционная система Microsoft® Windows® Vista, 7, 8, 10.
Microsoft^® Internet Explorer 5.0 или выше.
Оперативная память не менее 256 Мб.
Не менее 15 Мб свободного места на жестком диске.
SVGA монитор и графический адаптер, поддерживающие не менее 256 цветов и разрешение не ниже 1024х768.
Манипулятор: мышь с колесом прокрутки.

В настоящее время можно использовать лишь Lite-версию под Wine. Работа коммерческих версий TopoR в виртуальных средах не поддерживается.

Нет, на сегодняшний день TopoR не имеет сквозного цикла проектирования, хотя работы в этом направлении ведутся.

Delta Design - через формат fst
P-CAD 2000-2006 — через формат ASCII PCB
Altium Designer — через формат ASCII PCB
Cadence Orcad — через формат dsn
DipTrace — через формат ASCII PCB
Proteus ARES — через формат dsn (edf)
Eagle — через формат brd
KiСad — через формат dsn
Pulsonix — через формат dsn
CADint - через формат dsn

Открыть окно автотрассировки (в меню Трассировка/Автотрассировка или кнопка на панели инструментов):

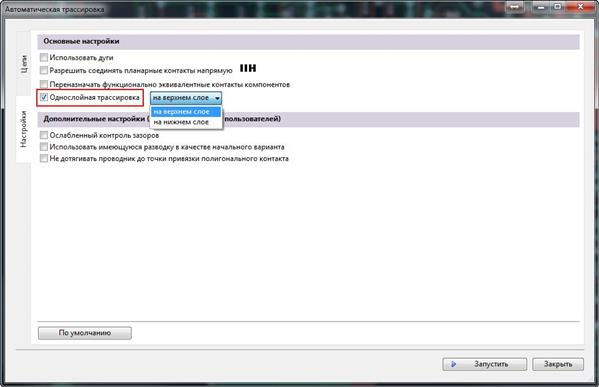

Выбрать Автотрассировка/Параметры автотрассировщика. На этой вкладке включить однослойную трассировку на нужном слое:



Проверить, все ли планарные компоненты размещены у Вас на слое, на котором планируется проводить проводники. Сторону установки компонентов программа автоматически не меняет.
