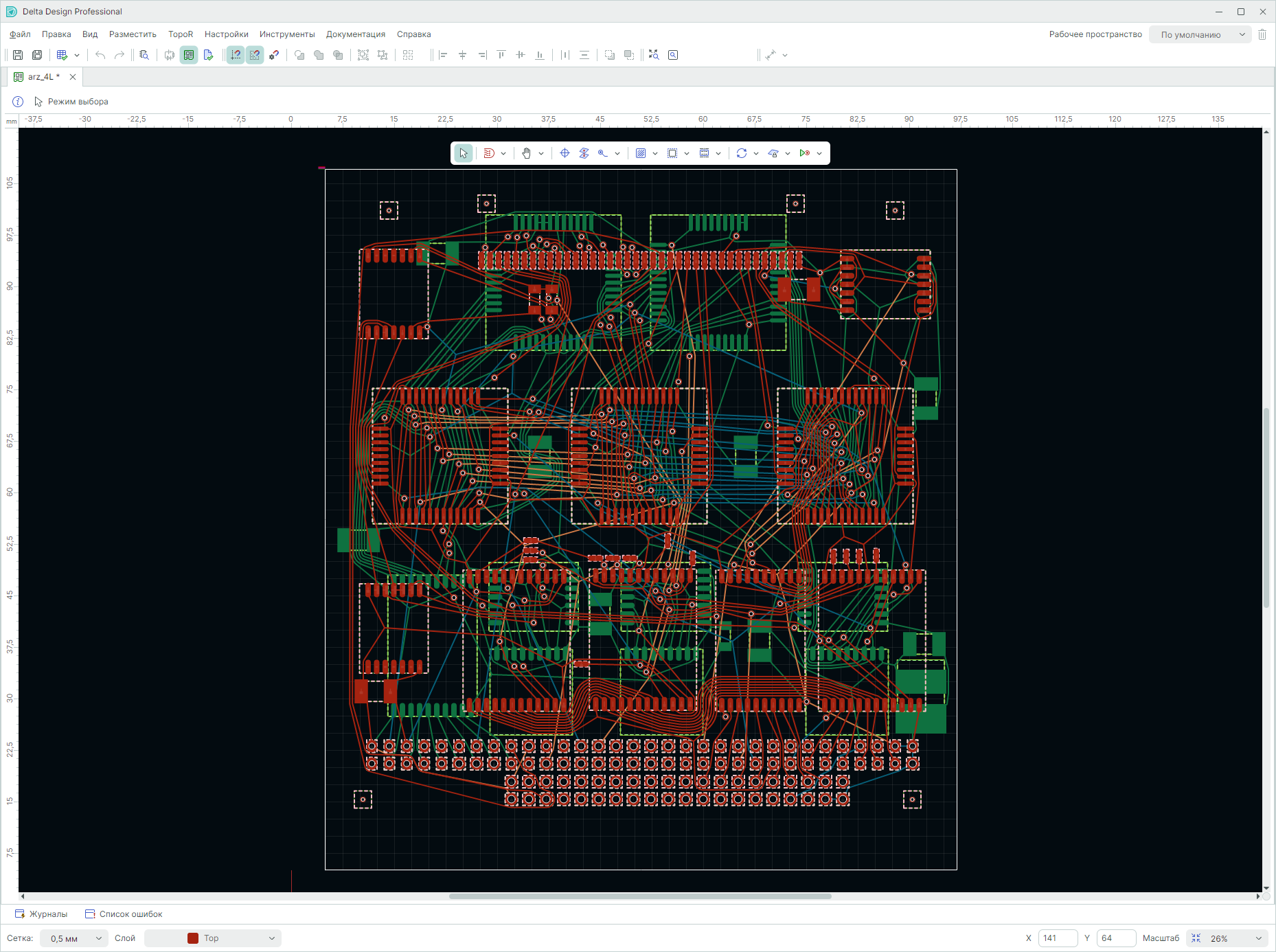

TopoR (Topological Router) — высокопроизводительный топологический трассировщик печатных плат, не имеющий аналогов. Эффективность программы TopoR достигается за счет сочетания следующих уникальных характеристик.


Высокая скорость трассировки сокращает время проектирования электронных устройств в десятки раз.


Широкий набор инструментов обеспечивает разработку плат с повышенной надежностью и позволяет улучшить производственные и эксплуатационные показатели.


Отсутствие преимущественных направлений трассировки в слоях существенно снижает протяженность параллельных трасс и уменьшается уровень перекрестных электромагнитных помех.


Гладкие без изломов проводники позволяют более эффективно использовать свободное пространство печатной платы.


Уникальные алгоритмы помогают найти нетрадиционные решения и упростить выполнение сложных задач.



Использование САПР печатных плат TopoR обеспечивает значительное сокращение сроков проектирования печатных плат, повышение их технологичности, надежности и качества при одновременном снижении затрат на производство.

По сравнению с другими системами автотрассировщик TopoR позволяет существенно сократить суммарную длину проводников и уменьшить число межслойных переходов. Это означает, что на плате становится существенно свободнее, и можно либо увеличить зазоры между проводниками и размеры контактных площадок, либо, не изменяя проектных норм, уменьшить размер платы или количество слоев.


Использование автотрассировщика плат TopoR обеспечивает во многих случаях существенное уменьшение стоимости изготовления печатной платы, так как позволяет сконструировать печатную плату с меньшим числом межслойных переходов, в ряде случаев сократить число слоев, а также отказаться от использования дорогостоящих слепых и скрытых переходов.


САПР печатных плат TopoR отличается тем, что не имеет преимущественных направлений трассировки, кратных 45°. Автотрассировка под произвольными углами обеспечивает более экономичное использование коммутационного пространства. За счет этого уровень электромагнитных перекрестных помех снижается в несколько раз по сравнению с разводкой другими САПР.


TopoR — единственный автотрассировщик, который успешно разводит однослойные платы.

Хотите узнать больше? Скачайте буклет о TopoR.


Почему TopoR?

  • Сокращение времени проектирования в несколько раз.

    TopoR позволяет сократить сроки проектирования в несколько раз.

    «Мгновенная трассировка» 100% проводников на плате.

    В САПР TopoR 100%-я разводка цепей обеспечивается практически мгновенно за несколько секунд. Разводятся все связи, даже если для этого приходится нарушить некоторые технологические ограничения. В дальнейшем производится многокритериальная оптимизация топологии путем пересчета различных вариантов перекладывания проводников. В процессе оптимизации устраняются нарушения, сокращается длина проводников, уменьшается количество межслойных переходов и мест с уменьшенным зазором.

    Процесс разводки может быть остановлен в любой момент, и конструктор сразу же по плотности трасс и количеству нарушений технологических норм сможет оценить принципиальную возможность развести плату в рамках определенного числа слоев при заданных зазорах между проводниками и других технологических ограничениях. Это избавляет от многочасовых ожиданий, характерных для работы с традиционными автотрассировщиками, когда конструктор тратит огромное количество своего времени в попытках получить приемлемые результаты для различных вариантов стратегий трассировки.

    TopoR способен осуществлять параллельные вычисления, многократно ускоряя получение результата.

    TopoR осуществляет параллельную оптимизацию нескольких альтернативных вариантов топологии, различающихся значениями оптимизируемых параметров, в то время как пользователю предоставляется возможность выбора одного или нескольких вариантов. Эта особенность дает возможность организации распределенной трассировки — распараллеливания оптимизации топологии с использованием нескольких процессорных ядер компьютера и/или нескольких компьютеров, объединенных в локальную сеть, что позволяет существенно сократить затраты машинного времени, особенно при трассировке сложных многослойных плат.

    Инновационный топологический редактор значительно увеличивает производительность труда конструктора.

    Для ручного редактирования топологии печатной платы TopoR поддерживает два режима редактора топологии – графический и топологический. Топологический редактор автоматически рассчитывает оптимальную форму и расположение проводников в рамках заданной топологии, что позволяет конструктору, находясь в графическом режиме, не уделять внимания форме проводников или выполнению технологических норм, сконцентрировавшись на топологических аспектах проектирования. Касание или даже четное число пересечений проводников не является нарушением. Достаточно нажатием кнопки перейти в топологический режим, и проводники автоматически «натягиваются» и отодвигаются на нужное расстояние.

    Фрагмент топологии:

    а) касание или даже четное число пересечений пары проводников не является нарушением;

    б) при переходе в топологический режим редактирования проводники сами натянулись и отодвинулись на нужное расстояние.

    Уникальным свойством топологического редактора TopoR является возможность перемещать компоненты на уже разведенной плате, сохраняя топологию соединений. При этом геометрия и расположение проводников автоматически пересчитываются, чтобы удовлетворять новому расположению компонентов.



    Фрагмент платы до и после перемещения конденсатора.

    Перемещение компонентов, переходных отверстий и ветвлений проводников применяется для уменьшения длины проводников и обеспечения максимально больших зазоров, которые должны быть при этом не менее заданных (ликвидация узких мест). Перемещение может осуществляться как вручную, так и автоматически, при этом оптимальная форма проводников мгновенно пересчитывается.

    При автоматическом перемещении точки ветвления проводников и межслойные переходы устанавливаются в оптимальные положения.

    Все это заметно упрощает и убыстряет процесс редактирования, избавляя от необходимости постоянно заботиться о соблюдении технологических ограничений.

    Отзыв пользователя: Одна из наших плат разводилась квалифицированным конструктором в течение двух недель. С целью изучить возможности САПР TopoR мы передали эту плату специалистам Эремекса и были поражены тем, что эту работу они сделали за 1 час, в основном с помощью автоматической трассировки с незначительной ручной корректировкой. При этом качество трассировки оказалось лучше, чем у первоначального варианта, полученного в нашей фирме.

    Плата, страссированная вручную за 2 недели. Количество переходных отверстий 510, длина трасс 6,5 м.

    Плата, страссированная в САПР TopoR за 1 час (20 мин. — автотрассировка и 40 мин. — редактирование). Количество переходных отверстий 432, длина трасс 5,11 м.

    Загрузить бесплатную демо-версию!

  • Высокая скорость и великолепное качество трассировки.

    TopoR обеспечивает исключительное качество автоматической трассировки

    Изотропная трассировка с использованием дуг обеспечивает наиболее эффективное использование поверхности платы.

    Топологический трассировщик TopoR отличается тем, что не имеет преимущественных направлений трассировки, кратных 45°. Трассировка под произвольными углами обеспечивает более экономичное использование коммутационного пространства.

    проектирование печатных плат

    Фрагмент топологии, полученной с использованием САПР TopoR.

    Дополнительное преимущество обеспечивается использованием сглаживания проводников дугами или аппроксимирующими дугу линиями.

    трассировка печатных плат

    При использовании трассировки со сглаживающими дугами коммутационное пространство платы используется более эффективно.

    Во многих случаях именно сглаженные дугами проводники могут обеспечить максимальный и при этом одинаковый по всей длине зазор между проводниками, что важно, например, для дифференциальных пар.

    трассировка печатных плат c зазоромЕдинственный вариант трассировки с максимально возможным зазором между проводниками.

    При использовании трассировки, кратной 45º, зазоры неравномерны и их минимальная величина примерно на 30% меньше.

    Таким образом, используемая САПР TopoR трассировка под произвольными углами со сглаживанием дугами обеспечивает наиболее эффективное использование коммутационного пространства платы.

    TopoR поддерживает два режима оптимальной трассировки однослойных печатных плат.

    САПР TopoR лидирует в области высокооптимизирующих алгоритмов проектирования однослойных печатных плат. Благодаря эффективным алгоритмам минимизации количества и длины перемычек обеспечиваются результаты, сравнимые с ручной трассировкой. Распространенные, в том числе первоклассные, САПР печатных плат с такого рода задачами не справляются.

    проектирование однослойных печатных плат

    TopoR автоматически страссировал плату в одном слое без перемычек менее чем за 1 сек.

    трассировка однослойных печатных плат

    Первоклассный Shape-based трассировщик не справился с задачей (страссировано только 56,3% цепей).

    TopoR — это незаменимый инструмент для проектирования гибких печатных плат.

    Умение минимизировать число межслойных переходов делает TopoR предпочтительным автотрассировщиком при конструировании гибких печатных плат.

    Гибкие печатные платы представляют собой наборы соединительных кабелей, которые могут содержать однослойные, двухслойные и многослойные структуры. Платы могут быть как полностью гибкими, так и представлять собой комбинацию жестких и гибких частей. Типовыми требованиями к проводникам в в сгибаемой части являются:

    • перпендикулярность к направлению изгиба;
    • “шахматное” расположение на смежных слоях;
    • металлизированные переходные отверстия не допускаются.

    На следующем рисунке представлена топология гибкой печатной платы, полученная популярным Shape-based трассировщиком. Необходимо отметить наличие межслойных переходов в сгибаемой части, значительное количество проводников, идущих непосредственно один под другим на смежных слоях, и сегменты проводников, идущих под углом 45º к направлению изгиба.

    Топология гибкой печатной платы, полученная популярным Shape-based трассировщиком (суммарная длина проводников — 346 дюймов, число межслойных переходов – 61).

    Та же плата, разведенная САПР TopoR, не содержит межслойных переходов и при этом имеет меньшую суммарную длину проводников.

    Топология гибкой печатной платы, полученная автотрассировщиком TopoR  (суммарная длина проводников — 322 дюйма, число межслойных переходов – 0).

    САПР TopoR обеспечивает существенный выигрыш по количеству межслойных переходов и суммарной длине проводников по сравнению с другими САПР печатных плат.

    Благодаря уникальным алгоритмам трассировки САПР TopoR обеспечивает рекордные показатели по минимизации числа межслойных переходов и суммарной длины проводников на проектируемой печатной плате.

    Как результат, TopoR позволяет спроектировать ту же самую печатную плату в меньшем числе слоев, и/или  меньшего размера, и/или более дешевую в производстве, и/или обладающую лучшими показателями по электромагнитной совместимости, в том числе за счет увеличенных зазоров между проводниками.

    Ниже для одной и той же платы с одинаковыми технологическими ограничениями приведены примеры автотрассировки популярным стандартным автотрассировщиком и автотрассировщиком TopoR. Автотрассировщик TopoR растрассировал плату на 2-х слоях вместо 8-ми, достигнув при этом лучших показателей как по числу межслойных переходов, так и по суммарной длине проводников.

    проектирование печатных плат топор

    Плата, растрассированная популярным стандартным автотрассировщиком на 8 слоях (суммарная длина связей – 48 м, число межслойных переходов — 1619).

    Эта же плата, растрассированная автотрассировщиком TopoR всего на 2-х слоях (суммарная длина связей – 42 м, число межслойных переходов – 1097).

    САПР TopoR удерживает лидерство по основным показателям и для сложных многослойных плат. Ниже в таблице представлены результаты тестового сравнения автотрассировщика TopoR и 3-х других популярных автотрассировщиков.

    Сравнительная таблица результатов работы автотрассировщика TopoR и трех других популярных автотрассировщиков при одинаковых технологических ограничениях.

      ТЕСТ 1 ТЕСТ 2 ТЕСТ 3
    TopoR попу-лярный стан-дартный трасси-ровщик 1 TopoR перво-классный Shape based трасси-ровщик TopoR попу-лярный стан-дартный трасси-ровщик 2
    Цепи

    548

    253

    2588

    1095

    1131

    5708

    891

    571

    5050

    Компоненты
    Контакты
    Переходы 1110 1619 2832 3932 1800 3301
    Слои 2 8 4 4 4 4
    Длина 47м 48 м 73 м 86 м 83 м 97 м

    Уникальное качество автоматической трассировки BGA-компонентов.

    Благодаря отсутствию предпочтительных направлений трассировки и глубокой оптимизации TopoR обеспечивает качественную трассировку современных BGA-компонентов, что для других трассировщиков представляет собой традиционно трудную проблему.

    При использовании BGA-компонентов число слоев зачастую зависит в первую очередь от максимального числа рядов контактов таких компонентов и принятых технологических норм (минимальной ширины проводника и величины минимального зазора).

    В ряде САПР трассировка области BGA-компонентов осуществляется по шаблону: быстрый выход на периферию компонента в заранее определенном слое. Зачастую это приводит к ухудшению разводки (избыточной длине проводников и завышенному числу межслойных переходов) и не учитывает, что при наличии эквипотенциальных и незадействованных контактов микросхемы в ряде случаев число слоев, необходимых для реализации связей, может быть уменьшено.

    Применяемые в TopoR специальные алгоритмы трассировки областей BGA-компонентов с учетом размещения развязывающих конденсаторов позволяют получать великолепные результаты для самых сложных и насыщенных современных печатных плат.

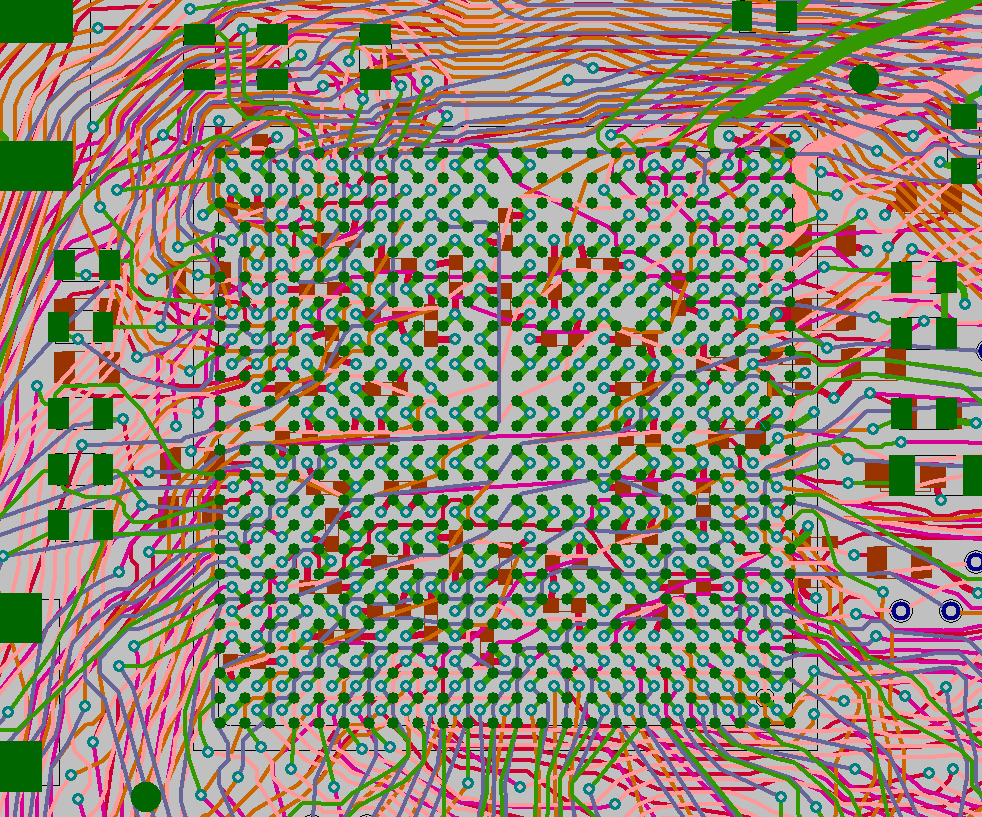

    Вид трассировки области BGA первоклассным Shape based автотрассировщиком. В области BGA компонента осталось неразведенными 38 трасс.

    Вид трассировки области BGA автотрассировщиком TopoR для той же самой платы. Все трассы разведены.

    В приведенном примере первоклассный Shape-based автотрассировщик не смог страссировать 38 проводников в области BGA-компонента, в то время как автотрассировщик САПР TopoR, соблюдая те же технологические ограничения, обеспечил трассировку 100% проводников с меньшим числом переходных отверстий в области BGA. На примере можно видеть особенности алгоритмов автотрассировки САПР TopoR, обеспечивающих в данном случае кратчайшие соединения контактов микросхемы с переходными отверстиями, при этом с одним переходным отверстием соединяются не более 3-х контактов микросхемы. Shape-based автотрассировщик допустил соединение до 7 контактов на одно переходное отверстие (при заданном ограничении не более 3-х), не обеспечивая при этом минимизацию длины проводников от контактов микросхемы до переходных отверстий.

    Улучшение качества трассировки за счет учета логической эквивалентности выводов компонентов.

    Уникальной особенностью автотрассировщика САПР TopoR является возможность учета логической эквивалентности выводов компонентов. Автотрассировщик автоматически перебрасывает цепи с одного вывода на другой, если это позволяет оптимизировать топологию печатной платы. Все изменения пишутся в ECO-файл, который затем может быть импортирован в систему схемотехнического проектирования.

    Топология платы, страссированной без учета логической эквивалентности выводов. Число межслойных переходов 67, суммарная длина проводников 5,21 м..

    Топология платы, страссированной при условии эквивалентности всех логических выводов микросхемы FPGA. Число межслойных переходов 17, суммарная длина проводников 3,79 м.

    Загрузить бесплатную демо-версию!

  • Наилучшие показатели электромагнитной совместимости.

    TopoR обеспечивает наилучшие показатели электромагнитной совместимости и помехоустойчивости печатных плат.

    Сглаживание проводников дугами обеспечивает наиболее «комфортный» путь для сигналов печатной платы.

    Когда проводник печатной платы поворачивает на угол 90°, может возникнуть отражение сигнала. Это происходит, главным образом, из-за изменения ширины пути прохождения тока. В вершине угла ширина трассы увеличивается в 1,4 раза, что приводит к рассогласованию характеристик линии передачи, особенно распределенной емкости и собственной индуктивности трассы.

    Сглаживание дугами предотвращает эффект отражения сигналов из-за возникающей в местах излома неравномерности распределенной емкости и индуктивности трассы.

    Изотропность трассировки, минимальная длина проводников и минимальное число межслойных переходов обеспечивают лучшую электромагнитную совместимость, минимальные уровни перекрестных помех и улучшение качества сигналов.

    Если два проводника проходят близко друг к другу, то между ними образуется емкостная и индуктивная связь. Для проводников, находящихся друг над другом на смежных слоях, преобладает влияние емкостной связи, так как фактически они создают длинный пленочный конденсатор.

    Отсутствие в САПР TopoR преимущественных направлений трассировки приводит к тому, что на спроектированных платах практически не бывает протяженных участков проводников, параллельно идущих в смежных слоях. Возможность задания минимального (в узких местах) и номинального зазоров между проводниками существенно уменьшает количество и протяженность узких мест на одном слое. Всё это в сочетании с преимуществами TopoR по минимизации суммарной длины проводников обеспечивает превосходные характеристики спроектированных плат по электромагнитной совместимости и помехоустойчивости.

    Печатная плата, полученная первоклассным Shape-based трассировщиком.

    Другой автотрассировщик Автотрассировщик САПР TopoR

    Печатная плата, полученная первоклассным Shape-based трассировщиком:

    Та же самая плата, полученная автотрассировщиком TopoR:

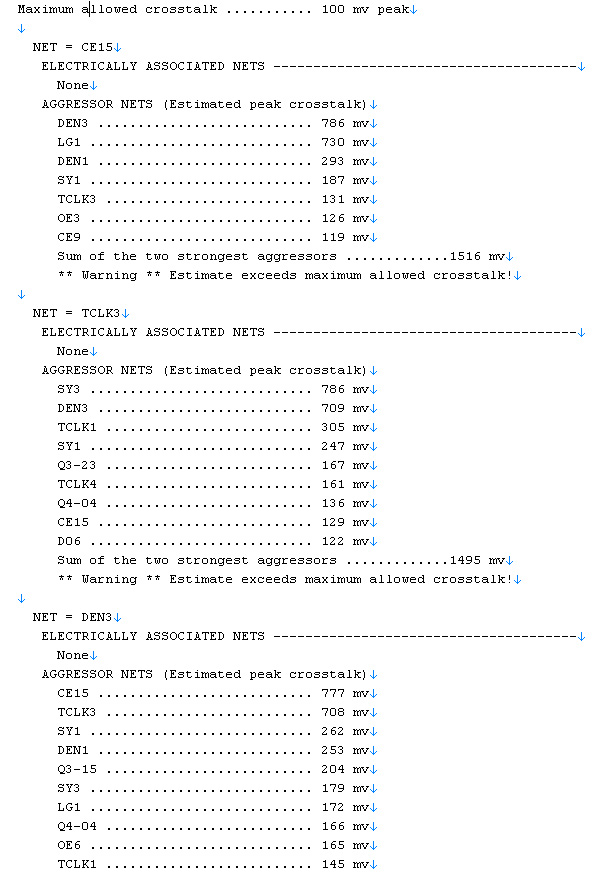

    Результаты моделирования перекрестных помех платы, страссированной Shape-based трассировщиком:

    Результаты моделирования перекрестных помех платы, полученной автотрассировщиком САПР TopoR:

    Результаты моделирования показывают, что плата, спроектированная в TopoR, имеет почти в 10 раз лучшие показатели по электромагнитной совместимости.

    Известно, что каждый межслойный переход и соответствующее переходное отверстие вносят неоднородность в путь распространения сигнала и паразитную индуктивность. Например, при диаметре 0,4 мм и высоте 1,5 мм индуктивность отверстия равна 1,1 нГн. Именно поэтому стандарты на высокоскоростные интерфейсы связи, как правило, имеют ограничения на допустимое количество переходных отверстий в сигнальном проводнике.

    Уникальные возможности автотрассировщика TopoR по минимизации количества межслойных переходов и уменьшению суммарной длины проводников позволяют улучшить качество электрических сигналов на печатной плате.

    Применяемые САПР TopoR алгоритмы позволяют уменьшить влияние материала печатной платы на электрические параметры сигнальных  проводников.

    Если проектируемая плата содержит современные высокоскоростные интерфейсы, то необходимо учитывать влияние материала печатной платы на электрические характеристики проводников. Как известно, печатная плата представляет собой основу, состоящую из плетеной структуры стекловолокон закрепленную эпоксидным наполнителем.



    Типовое строение стекловолоконной основы материала печатной платы.

    В случае если проводники дифференциальной пары идут параллельно плетению стекловолокна так, что один из них проходит в основном над стекловолокном, а другой в основном над эпоксидным материалом, то характеристики этих проводников получаются различными, так как различна диэлектрическая проницаемость стекловолокна (около 6) и эпоксидного материала (около 3). В результате скорость распространения сигналов по разным проводникам дифференциальной пары получается различной. Из-за этого на приемной стороне ухудшается возможность распознавания передаваемого сигнала, а также возникает помеха общего вида.

    Из-за разной диэлектрической постоянной двух проводников дифференциальной пары происходит рассогласование по времени дифференциальных сигналов, что может затруднить распознавание передаваемого логического состояния на приемной стороне.

    Для решения данной проблемы предлагается несколько достаточно сложных и дорогих способов, в числе которых трассировка высокоскоростных дифференциальных пар зигзагом, чтобы исключить строго вертикальные или строго горизонтальные участки.

    Рекомендации фирмы Интел по трассировке высокоскоростных дифференциальных пар.

    Это требует, как правило, кропотливой ручной трассировки и не решает проблему полностью, если используется трассировка BGA-корпусов по шаблону, в результате чего образуются горизонтальные или вертикальные участки длиной до 5 см.

    Автотрассировщик САПР TopoR не имеет выделенных направлений трассировки ни в области BGA-компонентов, ни в остальных областях печатной платы и решает данную проблему «автоматически».

    Загрузить бесплатную демо-версию!

  • Полная поддержка проектирования сложных и высокоскоростных плат.

    Программа проектирования печатных плат TopoR поддерживает необходимую функциональность для создания высокоскоростных и насыщенных печатных плат

    Ограничение и выравнивание длин проводников

    Автотрассировщик САПР TopoR позволяет задавать ограничения длины на цепи или классы цепей, а также выравнивать длину цепей, относящихся к какому-либо классу, с заданной точностью. При этом корректно отрабатываются ситуации, когда цепь содержит последовательные согласующие компоненты, а также может учитываться длина цепей внутри корпуса микросхем.

    программы проектирования печатных платВ отличие от многих других программ проектирования печатных плат, где удлинение проводников производится вписыванием «серпантина» в прямоугольную область, ориентированную под углом, кратным 45°, TopoR использует в качестве таких областей произвольно ориентированные трапеции. Это позволяет более эффективно использовать коммутационное пространство печатной платы.

    При выравнивании длин проводников TopoR использует трапеции произвольной ориентации. Точность контроля длин проводников составляет 50 нм.

    Эффективная работа с дифференциальными парами

    программы проектирования печатных плат ToPoRTopoR поддерживает высокоэффективную автотрассировку дифференциальных пар. Равенство длин проводников в паре поддерживается с заданной в правилах трассировки точностью.

    Как и для одиночных проводников, для дифференциальной пары можно задать ограничения длины, а также задать выравнивание длин нескольких дифференциальных пар, принадлежащих одной шине.

    Программа проектирования печатных плат TopoR поддерживает разные технологические ограничения и правила трассировки не только для разных классов/групп цепей, но и для разных областей платы. При этом конструктор может определять, какие из ограничений и правил являются приоритетными в том или ином случае. Такие возможности востребованы при проектировании гибко-жестких плат, или если на платах есть отдельные области, требующие специальных технологических норм или правил трассировки.

    Загрузить бесплатную демо-версию!

  • Обмен данными с популярными САПР печатных плат.

    TopoR обеспечивает обмен данными с популярными САПР печатных плат и технологическим оборудованием.

    Развитые возможности Экпорта/Импорта проектной информации позволяют использовать TopoR совместно с большинством современных САПР печатных плат.

    SPECCTRA.САПР TopoR обеспечивает Экспорт и Импорт проектных данных в формате SPECCTRA причем поддерживается обмен не только на уровне топологии печатной платы, но и на уровне правил трассировки.

    Это позволяет использовать TopoR со многими другими САПР печатных плат поддерживающими DSN формат SPECCTRA, такими как Electra, Altium, Eagle и т.п.

    Mentor PADS. Поддерживается только импорт.

    Mentor Expedition. Поддерживается обмен (экспорт и импорт) проектными данными с данной профессиональной САПР печатных плат. При этом обеспечивается корректная передача технологических правил и ограничений.

    P-CAD. Обеспечивается прозрачная работа с этой популярной САПР печатных плат. Для обмена используется формат P-CAD ASCII.

    САПР TopoR позволяет выводить данные в форматах необходимых для оформления конструкторской документации и производства печатных плат.

    DXF. TopoR позволяет выводить чертежи в популярном формате представления графической информации DXF. После этого оформление конструкторской документации может быть продолжено в таких САПР общего назначения как  AutoCad, SolidWorks и др.

    Gerber. Данный выходной формат представляет собой наиболее распространенный стандарт на представление топологии печатных плат для передачи данных в производство. Используется для фотопостроителей, тестеров печатных плат и т.п.

    Exellon. Является стандартным форматом для передачи в производство данных о сверлении печатной платы.

    Загрузить бесплатную демо-версию!

  • Разработанные платы надежнее и лучше подготовлены к производству.

    САПР TopoR обеспечивает разработку плат с повышенной надежностью и позволяет улучшить другие производственные и эксплуатационные показатели.

    Улучшенные показатели ЭМС.

    Благодаря инновационным алгоритмам изотропной трассировки, уменьшения суммарной длины проводников и сглаживания углов дугами TopoR обеспечивает отличные показатели по электромагнитной совместимости и помехоустойчивости.

    Повышенная надежность в связи с уменьшением общего числа конструктивных элементов и упрощением конструкции.

    Одним из слабых элементов печатной платы при воздействии на нее климатических и механических воздействий являются межслойные переходы. TopoR позволяет существенно сократить количество межслойных переходов. Кроме того, во многих случаях TopoR позволяет страссировать плату в меньшем числе слоев и/или отказаться от технологически сложных слепых и скрытых межслойных переходов.  Другими словами, TopoR позволяет повысить надежность платы за счет уменьшения количества слоев, отказа от технологически сложных типов переходных отверстий и существенного сокращения количества межслойных переходов.

    Высокоэффективные алгоритмы трассировки, используемые в САПР TopoR, позволяют при прочих равных условиях увеличивать размеры контактных площадок, использовать более широкие проводники и увеличивать зазоры между ними, что в итоге увеличивает надежность печатных плат за счет возможности использования отработанных техпроцессов по изготовлению плат меньшего класса точности и лучшей стойкости элементов печатного монтажа к неблагоприятным внешним воздействиям.

    Использование при трассировке острых углов может привести к ряду проблем. Во внутреннем пространстве такого угла образуется своеобразный карман, в котором часто наблюдаются недотравленные места, а при пайке волной могут скапливаться наплывы и сосульки припоя. Если проводник находится под высоким потенциалом, острие угла приобретает высокий градиент электрического поля, из-за чего в этом месте могут сосредоточиваться загрязнения в результате электростатического осаждения пыли, и создается опасность электрического пробоя. Использование в САПР TopoR сглаживания проводников дугами позволяет минимизировать такого рода проблемы.

    При определенной технологии изготовления печатных плат широко используемый популярными автотрассировщиками принцип ортогональности преимущественных направлений трассировки на двух сторонах платы может приводить к эффекту «скручивания» платы, что в дальнейшем отрицательно сказывается при установке/пайке на плату компонентов и на надежности изделия в целом. САПР TopoR не имеет преимущественных направлений трассировки, что исключает такого рода эффекты.

    Удешевление производства печатных плат.

    При разработке многослойных печатных плат процесс проектирования направлен на минимизацию числа слоев, потому что каждый новый слой существенно увеличивает стоимость печатной платы. При этом увеличение числа сигнальных слоев в платах, работающих в составе высокопроизводительной или высокочастотной аппаратуры, когда требуется выдержать характеристики линий передач, потребует вдвое большего числа слоев, так как для подобных устройств необходимо экранирование слоями земли и питания, прокладываемыми между сигнальными слоями. Использование САПР TopoR обеспечивает во многих случаях существенное уменьшение стоимости изготовления печатной платы, так как позволяет сконструировать печатную плату с меньшим числом слоев, а также отказаться от использования дорогостоящих технологий слепых и скрытых переходов.

    Во многих случаях САПР TopoR позволяет страссировать плату с менее жесткими проектными нормами или используя меньшую площадь платы. В первом случае экономия достигается за счет использования более дешевого технологического процесса изготовления плат меньшего класса точности, во втором – за счет стоимости материала печатной платы.

    Одним из факторов, существенно влияющих на себестоимость изготовления печатной платы, является число переходных отверстий на ней. В среднем стоимость платы увеличивается на 1 доллар за каждые дополнительные 300 отверстий. Кроме того, увеличивается время изготовления изделия, так как на каждые лишние 1000 отверстий тратится дополнительно 2,5-3 минуты, не считая времени, необходимого на периодическую замену сверл. Эти факторы при выпуске крупносерийной и массовой продукции могут оказаться весьма существенными.

    При мелко- и среднесерийном производстве электронных изделий существенную часть их стоимости могут составлять затраты на разработку. Этап трассировки плат, особенно высокочастотных, требует привлечения высококвалифицированных специалистов и является одним из самых затратных как по времени, так и по материальным ресурсам. САПР TopoR позволяет, как правило, в несколько раз сократить длительность этапа трассировки и его стоимость. Еще более важным фактором может оказаться достигаемое с помощью САПР TopoR ускорение выхода на рынок нового изделия, что в условиях высокой динамики развития электроники и жесткой конкуренции трудно переоценить.

    Загрузить бесплатную демо-версию!

  • Оптимальное соотношение цена/качество.

    САПР TopoR обеспечивает превосходное соотношение стоимости и функциональных возможностей.

    Как инструмент проектирования печатных плат, TopoR обеспечивает существенное увеличение производительности труда конструктора печатных плат.

    Основной объем работ может быть выполнен с помощью TopoR в автоматическом режиме, причем качество работы автотрассировщика TopoR сравнимо с качеством ручной работы квалифицированного конструктора печатных плат.

    TopoR предлагает конструктору уникальные возможности полуавтоматического редактирования с помощью встроенного топологического редактора печатных плат. При этом конструктор всегда может перейти в режим обычного ручного редактирования с полным набором необходимых для редактирования функций.

    При превосходных показателях по скорости и качеству проектирования, удобству использования, а также по функциональным возможностям, в том числе для высокоскоростных плат, TopoR имеет весьма умеренные цены.

    Cтоимости САПР TopoR в зависимости от заказываемых опций и сложности проектируемых плат.

    Загрузить бесплатную демо-версию!

  • Другие уникальные свойства ТоpоR.

    САПР ТоpоR предлагает разработчику ряд уникальных возможностей.

    Уникальные алгоритмы трассировки.

    САПР TopoR реализует инновационные алгоритмы изотропной топологической трассировки со сглаживанием проводников дугами. Эти алгоритмы позволяют наиболее эффективно использовать коммутационное пространство печатной платы и быстро получать высокооптимизированные варианты топологии, в том числе с использованием параллельных вычислений.

    Фрагмент топологии, полученный с использованием САПР TopoR.

    Специальные алгоритмы трассировки BGA компонентов обеспечивают не имеющую аналогов полноту трассировки при соблюдении кратчайших соединений контактов компонентов с внутренними слоями платы.

    Вид трассировки области BGA автотрассировщиком TopoR.

    Передовые алгоритмы выравнивания длин проводников и дифференциальных пар на основе заполнения трапеций произвольной формы и ориентации позволяют чрезвычайно эффективно использовать коммутационное пространство при проектировании высокоскоростных плат.

    При выравнивании длин проводников TopoR использует трапеции произвольной ориентации. Точность контроля длин проводников составляет 50 нм.

    Автотрассировщик САПР TopoR предоставляет уникальную возможность учитывать во время трассировки логическую эквивалентность контактов компонентов с автоматическим формированием ECO файла, который может быть затем импортирован в системы схемотехнического проектирования.

    Топология платы, страссированной без учета логической эквивалентности выводов. Число межслойных переходов 67, суммарная длина проводников 5,21 м.

    Топология платы, страссированной при условии эквивалентности всех логических выводов микросхемы FPGA. Число межслойных переходов 17, суммарная длина проводников 3,79 м.

    Топологический редактор

    Инновационный топологический редактор значительно увеличивает производительность труда конструктора. Топологический редактор автоматически рассчитывает оптимальную форму и расположение проводников в рамках заданной топологии, что позволяет конструктору, находясь в графическом режиме редактирования, не уделять внимания форме проводников или выполнению технологических норм.  Касание или даже четное число пересечений проводников не является нарушением. Достаточно нажатием кнопки перейти в топологический режим, и проводники автоматически «натягиваются» и отодвигаются на нужное расстояние.

    Фрагмент топологии:

    а) касание или даже четное число пересечений пары проводников не является нарушением;

    б) при переходе в топологический режим редактирования проводники сами натянулись и отодвинулись на нужное расстояние.

    Уникальным свойством топологического редактора TopoR является возможность перемещать компоненты на уже разведенной плате, сохраняя топологию соединений. При этом геометрия и расположение проводников автоматически пересчитываются, чтобы удовлетворять новому расположению компонентов.



    Фрагмент платы до и после перемещения конденсатора.

    Вывод данных на технологическое оборудование.

    Специальная подготовка Gerber файлов для тестеров печатных плат.

    Загрузить бесплатную демо-версию!

  • Что это означает для вас.

    — Сокращение цикла проектирования печатных плат

    — Уменьшение стоимости разработки

    — Повышение надежности и стойкости к механическим воздействиям благодаря уменьшению количества межслойных переходов

    — Гибкость при принятии решений и возможность реализовать технически сложные проекты

Возможности

Автоматическая гибкая топологическая трассировка соединений в произвольных направлениях (не только 90 и 45°).

Каждый проводник имеет кратчайшую длину и может быть представлен дугами либо отрезками.


Параллельная оптимизация нескольких альтернативных вариантов топологии!


Возможность задания для каждой цепи минимально допустимого и желательного зазоров.


Перемещение элементов на уже разведённой плате с сохранением целостности разводки и соблюдением заданных зазоров.

Абсолютный минимум (в рамках найденной топологии) числа межслойных переходов. При проектировании однослойных платы TopoR либо находит однослойную укладку, либо находит вариант с минимальным числом перемычек.


Специальная трассировка BGA-компонентов.
