DeltaCAM

DeltaCAM

В САПР электроники Delta Design просмотр и редактирование производственных файлов (Gerber RS 274X + Excellon) осуществляется с помощью специализированного редактора DeltaCAM.

Редактор позволяет решать следующие задачи:

  1. Импортировать\ экспортировать производственные данные в форматах Gerber RS 274X, Excellon, IPC-D-356A(нетлист)
  2. Просматривать производственные данные
  3. Осуществлять быстрый переход к объектам в проекте редактора печатных плат
  4. Производить расчёт нетлиста (списка цепей) по геометрии проводящего рисунка
  5. Осуществлять  анализ загруженных данных с целью выявления возможных "закороток" и "разрывов"
  6. Геометрически сравнивать слои с заданной точностью
  7. Измерять расстояние между объектами
  8. Редактировать загруженные данные*
  9. Создавать и добавлять новые апертуры*
  10. Размещать несколько однотипных\разнотипных заготовок на одной панели*
  11. Осуществлять DRC-проверки с возможностью фильтрации проверяемых объектов по Dcode*

*Возможности версии Delta Design 3.0


Импорт\Экспорт

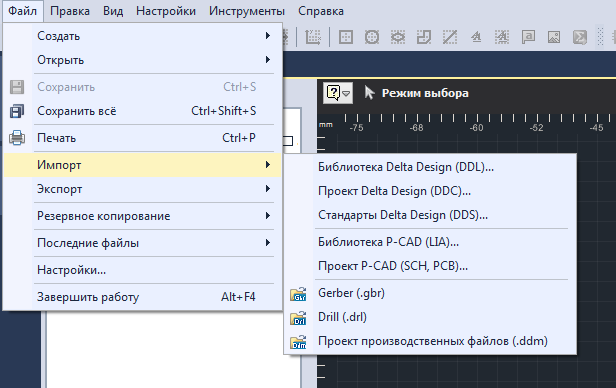

Вне зависимости от того в какой изначально системе проектирования печатных плат были созданы производственные файлы, они могут быть импортированы в редактор DeltaCAM.


Рис.1

Если разработка устройство ведется средствами Delta Design, то загрузка данных из редактора печатных плат и запуск редактора DeltaCAM может происходить автоматически. При этом тип (сигнальный, шелкография, маска, паста, документационный, контур платы ) и очередность слоёв будет такой же как в оригинальном проекте печатной платы

Рис.2

Просмотр и навигация

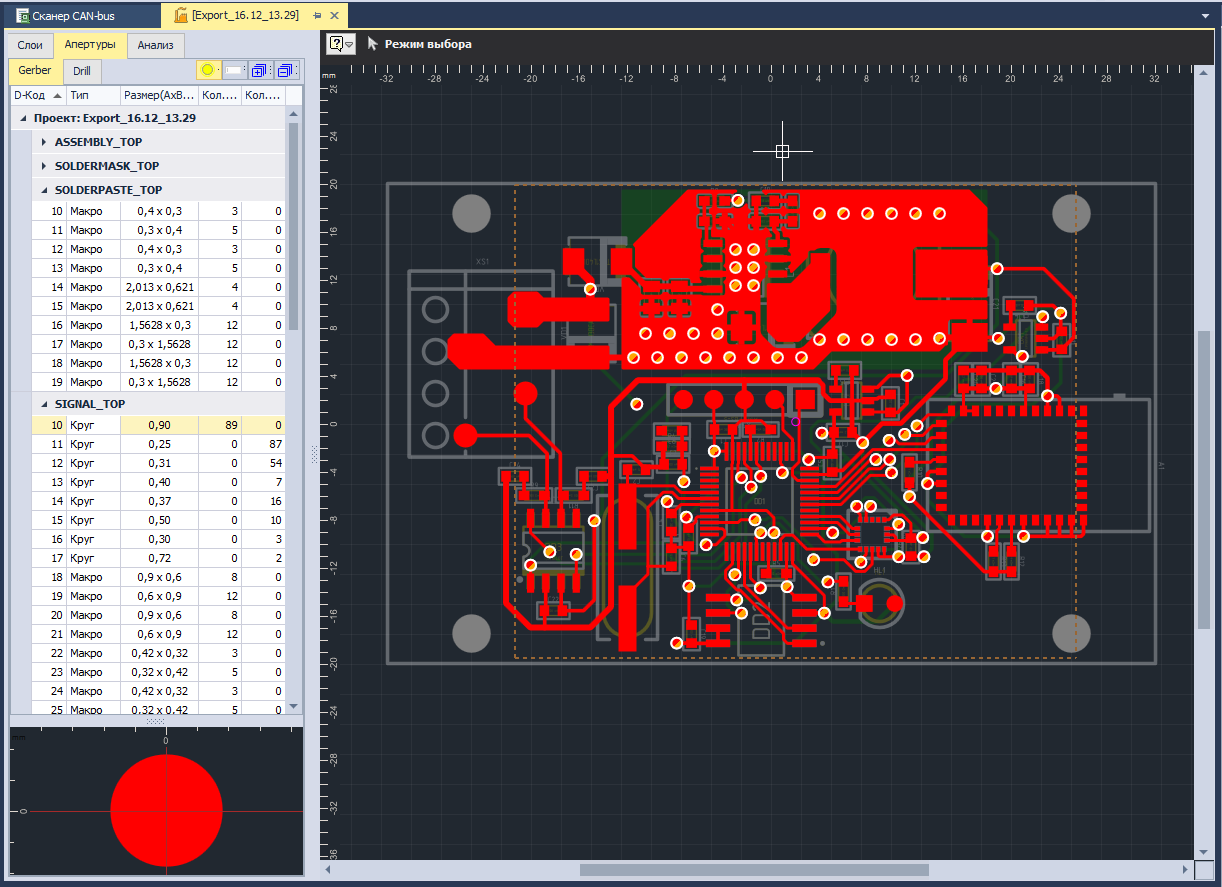

В редакторе DeltaCAM реализованы отдельные закладки "Слои", "Апертуры", "Анализ", которые позволяют настраивать видимость нужных слоёв, а также осуществлять подсветку и навигацию к выбранным объектам


Рис.3

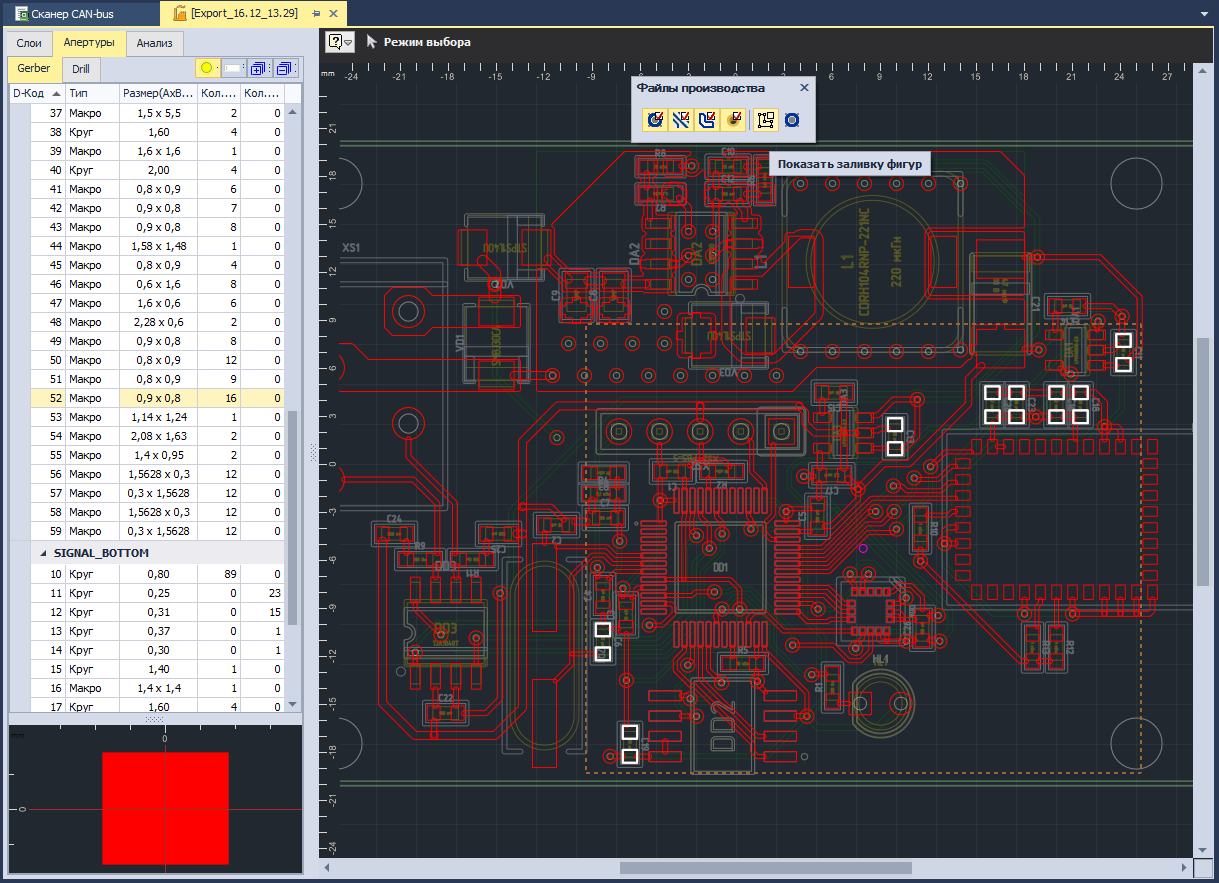

Пользователь также может настраивать фильтр видимости треков, контактных площадок (КП), полигонов. Кроме этого в системе доступны два режимы отображения объектов на слоях: "сплошная заливка" или только "контур объекта".


Рис.4

Синхронизация с редактором печатных плат DeltaCAM ↔ RigthPCB

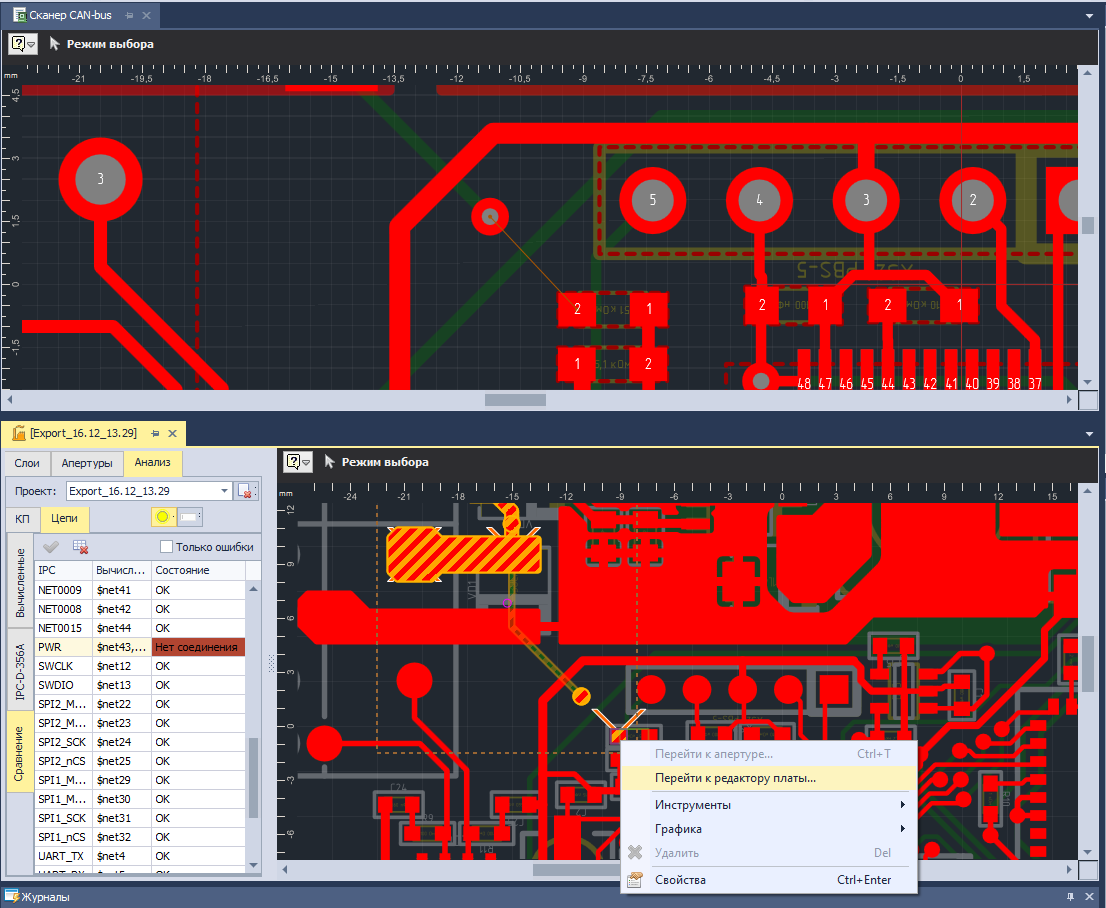

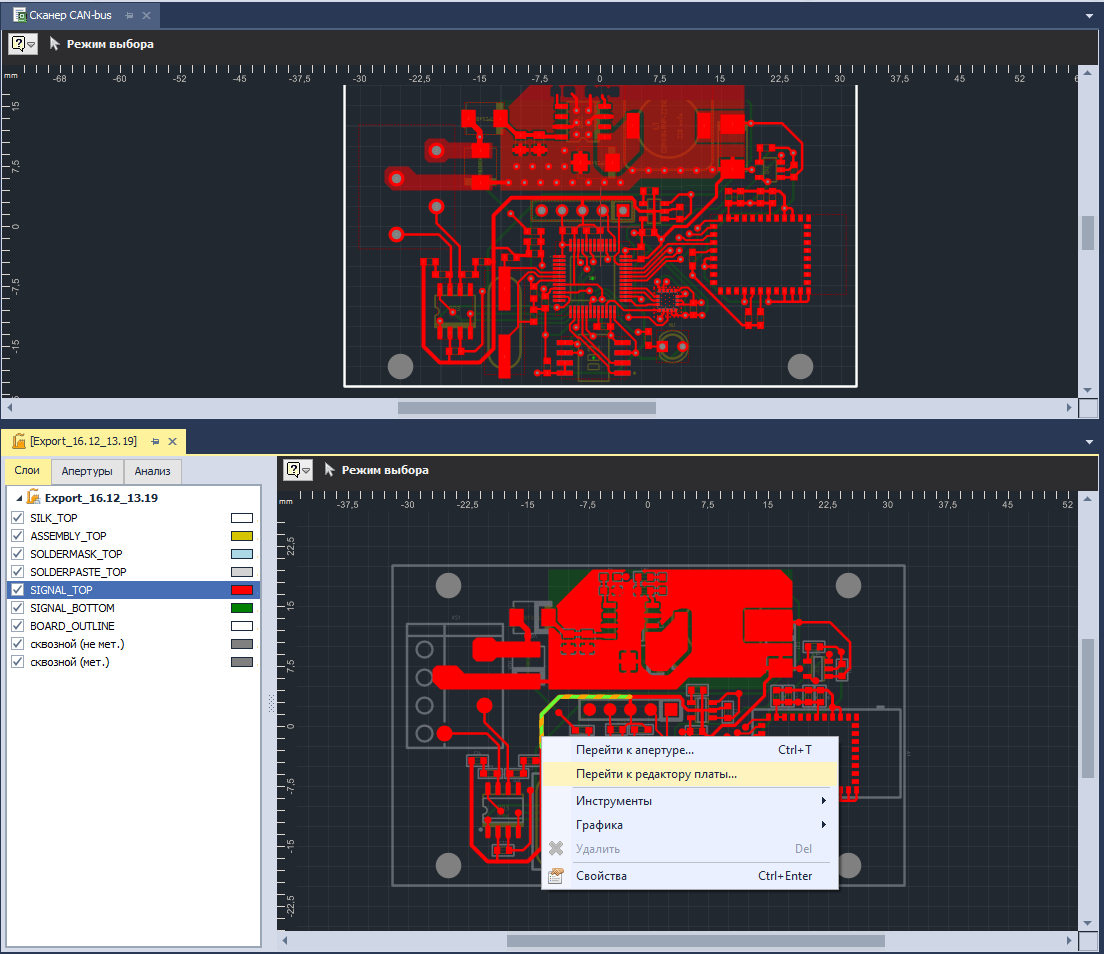

Проектирование радиоэлектронного изделия средствами САПР Delta Design даёт дополнительную возможность по синхронизации проекта редактора ПП RightPCB и данных, загруженных в редактор DeltaCAM. Результатом этого является возможность быстрого перехода из редактора DeltaCAM в редактор плат с точной навигацией к выбранному объекту


Рис.5

Анализ данных

Условно, анализ данных, загруженных в DeltaCAM можно разделить на три этапа:

Этап №1:  Расчёт нетлиста (списка цепей) по геометрии загруженного стека слоёв
Этап №2: Экстракция нетлиста из файла IPC-D-356A,
Этап №3: Сравнение рассчитанного и загруженного нетлистов и отображение несовпадений в рабочем окне редактора

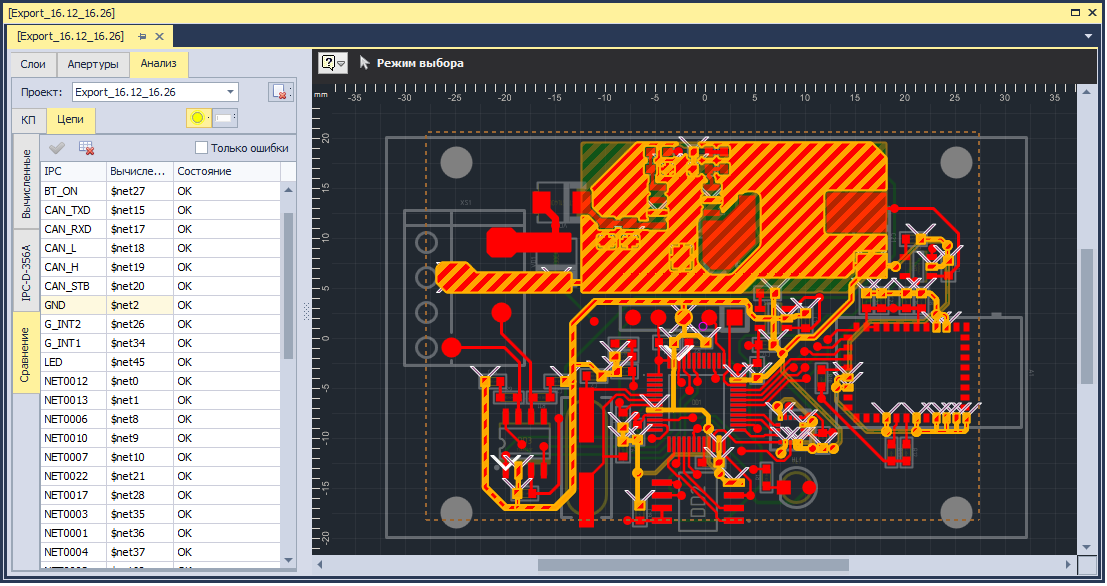

Результатом выполнения анализа является таблица сопоставления двух нетлистов


Рис.6

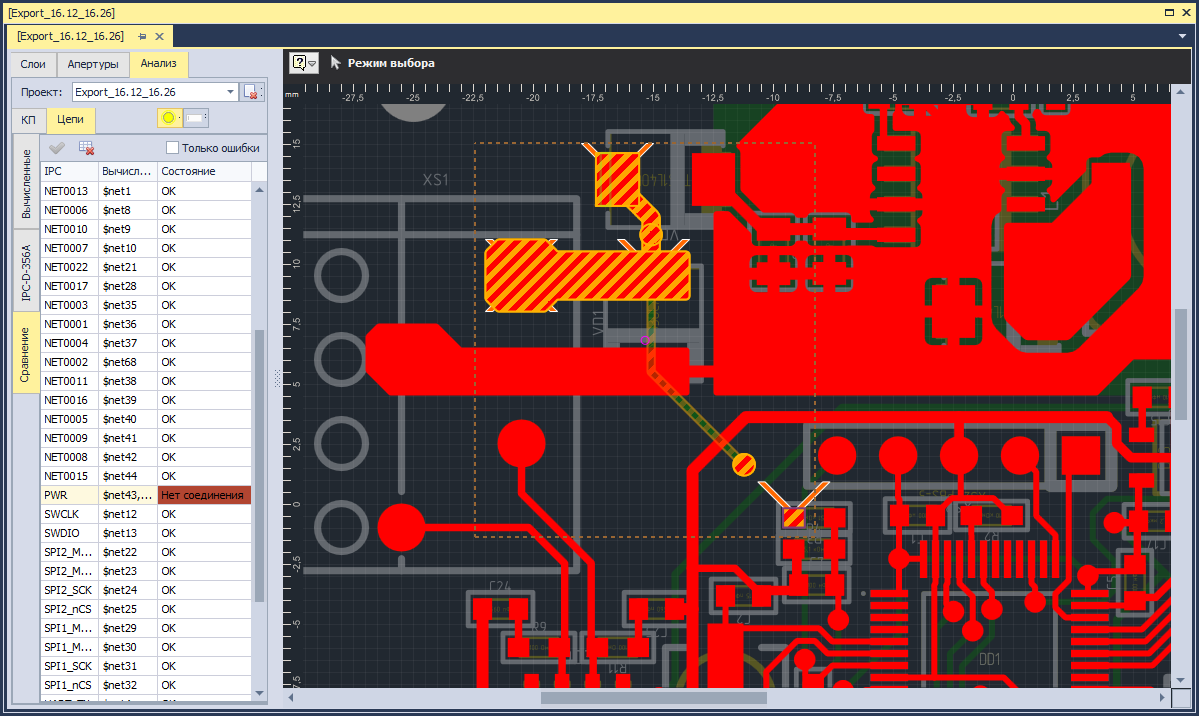

В данной таблице отображается состояние сопоставления для каждой отдельно цепи. Для того чтобы перейти к ошибке в проекте, достаточно выбрать строку с состоянием отличным от "ОК".


Рис.7

В случае нахождения неподключенных контактных площадок или  закороченных или разорванных цепей, возможна быстра навигация к "проблемному" месту на печатной плате


Рис.8

Геометрическое сравнение слоёв

Этап разработки устройства, на котором инженер-конструктор печатных плат передает данные своего проекта на производство не всегда является окончательным.

Вполне возможны ситуации, когда для того чтобы производитель запустил в производство изготовление той или иной печатной платы, необходимы ее технологические доработки.

Например, вскрытие шелкографии, исправление кислотных ловушек, нанесение дополнительного медного полигона для равномерного травления меди и пр.

Всё это приводит к тому, что возникают дополнительные итерация по внесению | согласованию изменений на соответствующих слоях проекта.

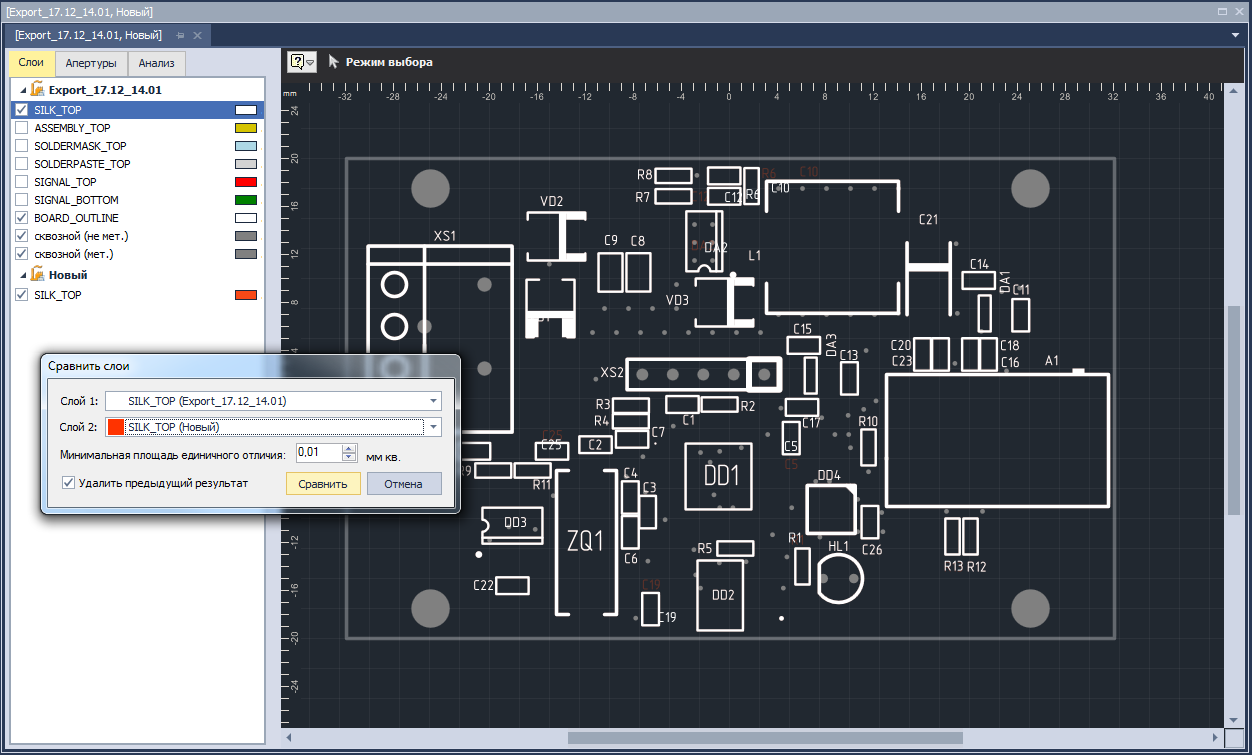

Для лучшего понимания и осуществления контроля за возможными технологическим правками удобно использовать функционал геометрического послойного сравнения двух слоев


Рис.9

и

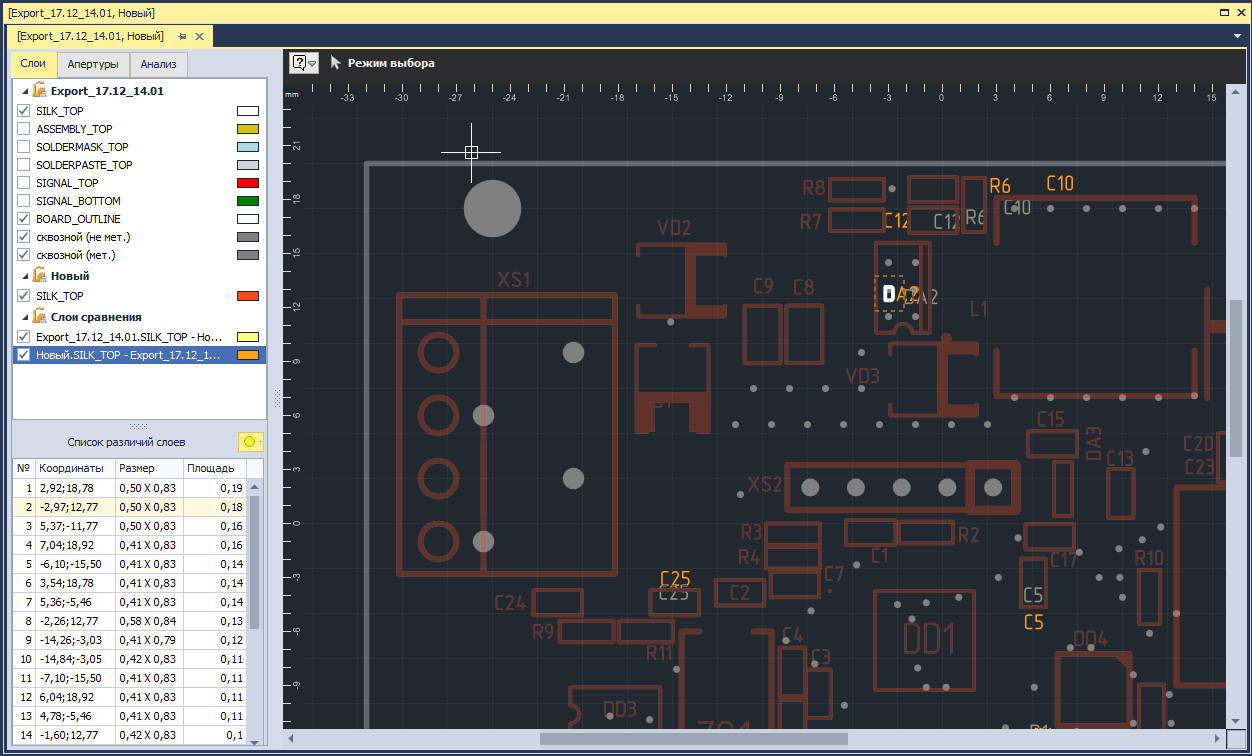

Рис.10

Видео с возможностями редактора DeltaCAM



*Возможности версии Delta Design 3.0

  • Хранение всех проектов в единой базе данных
  • Удобный и интуитивный русскоязычный интерфейс
  • Синхронизация с базовыми модулями системы Delta Design
  • Набор различных инструментов редактирования проектных данных*
  • DRC-проверка загруженных данных с возможностью фильтрации по DCode , слоям и пр.*

*Реализовано в Delta Design версии 3.0

Редактор Delta Design CAM - DeltaCAM может использоваться в двух маршрутах верификации и подготовки производственных файлов:

Маршрут №1:

Работа в редакторе DeltaCAM является завершающим этапом сквозного проектирования электронного устройства средствами САПР Delta Design. На данном этапе инженер-конструктор печатных плат создаёт набор производственных файлов и файлов сверловки для отправки на производство. DeltaCAM позволяет конструкторам печатных плат убедиться в правильности своих производственных файлов до их передачи в производство. В случае обнаружения несоответствия исходных данных, синхронизация с редактором плат позволяет оперативно находить и вносить корректировки на проектируемой печатной плате.

Дополнительно, к возможностям по верификации, пользователям доступны инструменты панелизации, которые позволяют конструкторам печатным плат мультиплицировать и размещать нужное количество проектов печатных плат на одной заготовке*.

Маршрут №2: (замещение системы CAM350)*

На данном маршруте редактор DeltaCAM может быть использован производителями печатных плат (и не только) для верификации и внесения правок в производственные файлы, аналогично тому, как сейчас используется система CAM350.

DeltaCam содержит набор DRC-проверок: проверка на минимально допустимые зазоры и ширины, допустимые отступы до края платы и пр. Эти проверки могут быть использованы инженером-технологом печатных плат в процессе пред-производственной подготовки данных. В случае обнаружения несоответствия производственным нормам предприятия, в редакторе могут быть проведены доработки. Например, добавлены слои маски и пасты.

*Реализовано в Delta Design версии 3.0

Модульность и открытость системы Delta Design позволяет выстраивать различные маршруты использования редактора DeltaCAM.

Первый сценарий - у пользователя есть готовый проект ПП, спроектированный средствами системы Delta Design, и его следующим шагом является создание и верификация производственных данных для дальнейшей передачи на производство.

Шаг 1: В этом случае начать нужно с экспорта производственных файлы из проекта печатной платы

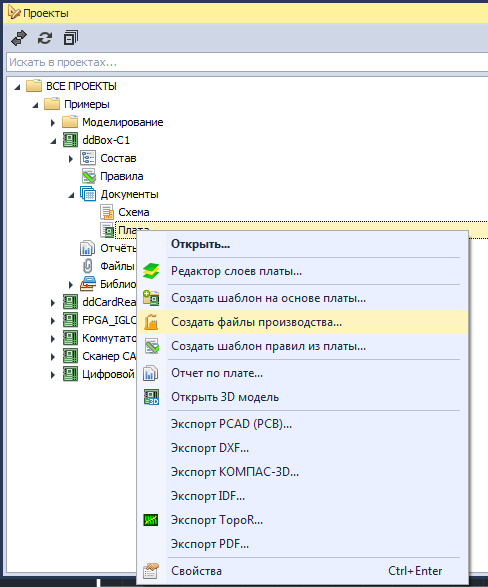

Рис. 1. Меню вызова настроек экспорта

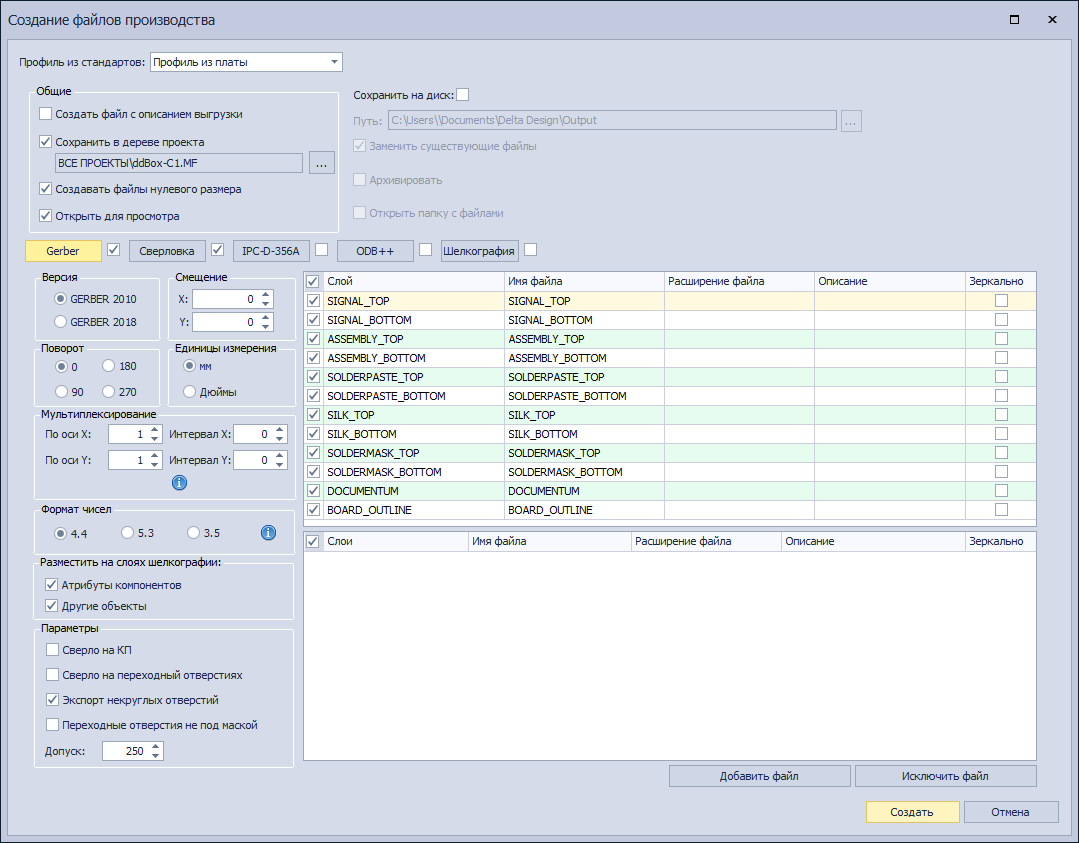

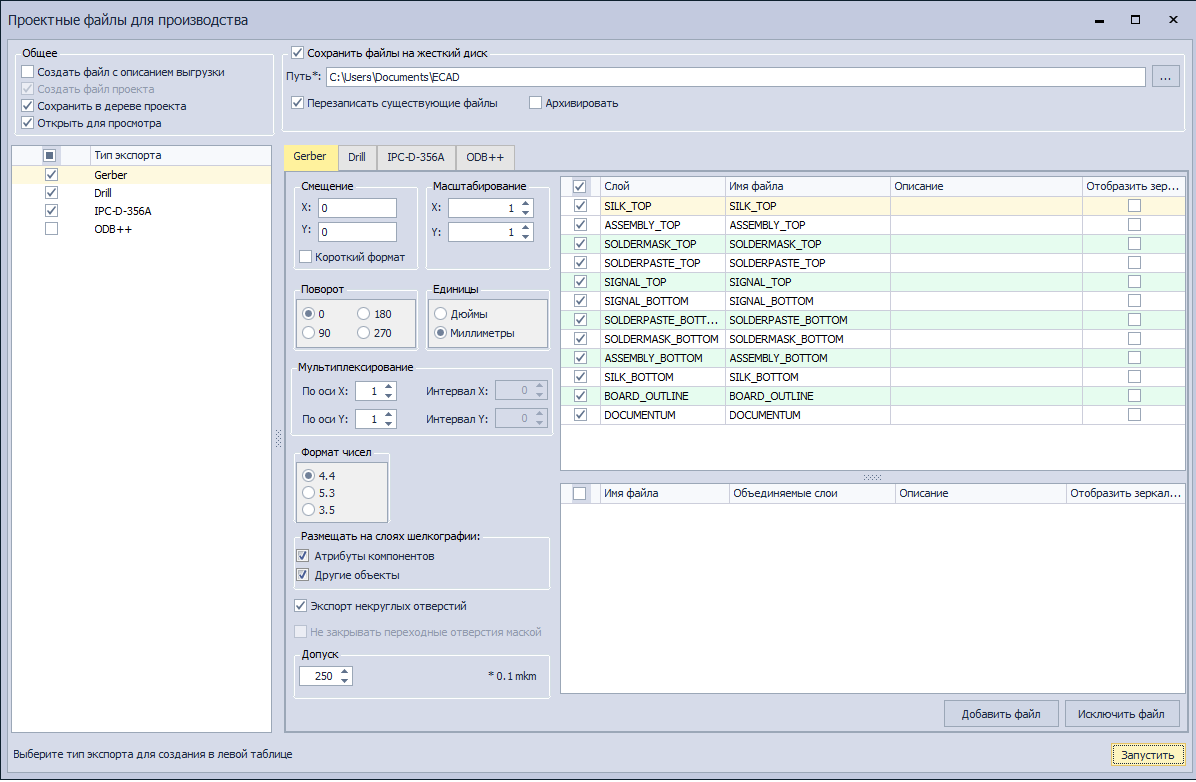

Рис. 2. Окно настроек экспорта производственных файлов

Для правильной работы важным является установка "галочек" для опций "Сохранить в дереве проекта"

Передача данных из редактора ПП и запуск окна редактора DeltaCAM происходит в автоматическом режиме. При этом происходит синхронизация рабочих окон двух редакторов

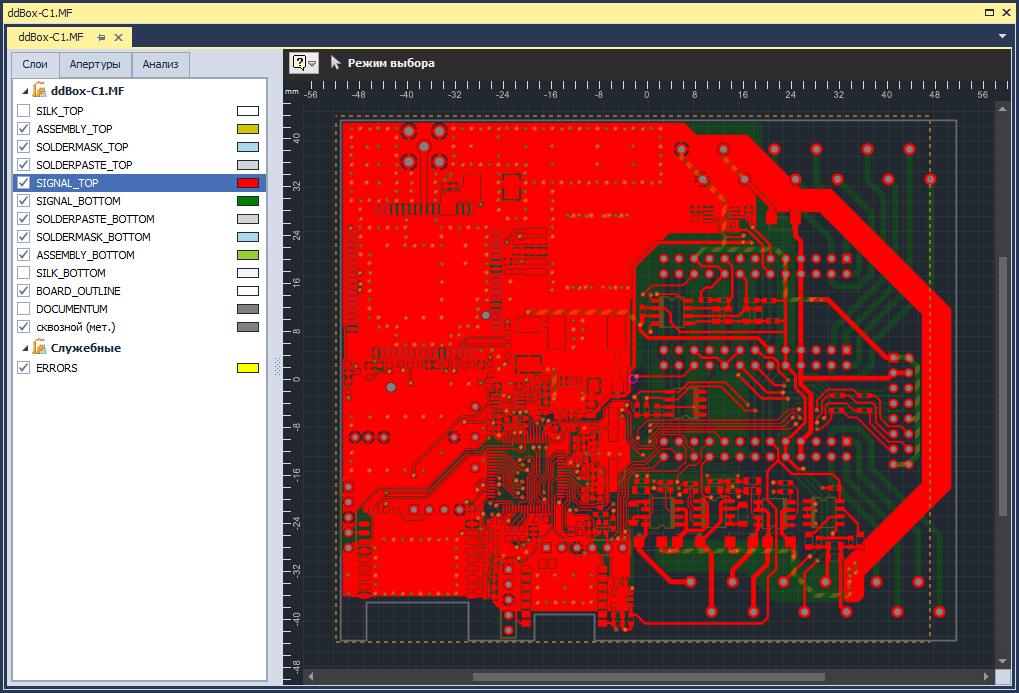

Рис. 3. Рабочее окно недактора Delta CAM

Второй сценарий -  у пользователя уже имеются в наличии созданные ранее производственные файлы и его задачей является верификация данных для дальнейшей передачи на производство.

Шаг 1: Создание нового проекта подготовки

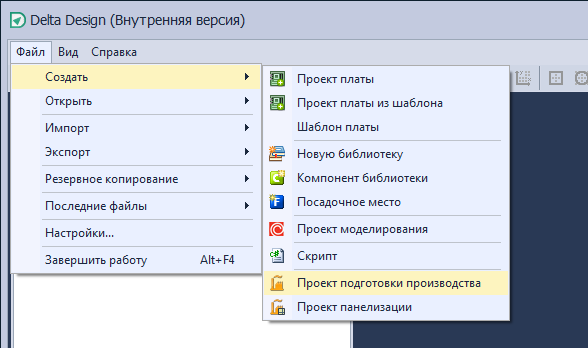

Рис. 4. Главное меню. Вызов команды создания нового проекта подготовки производства

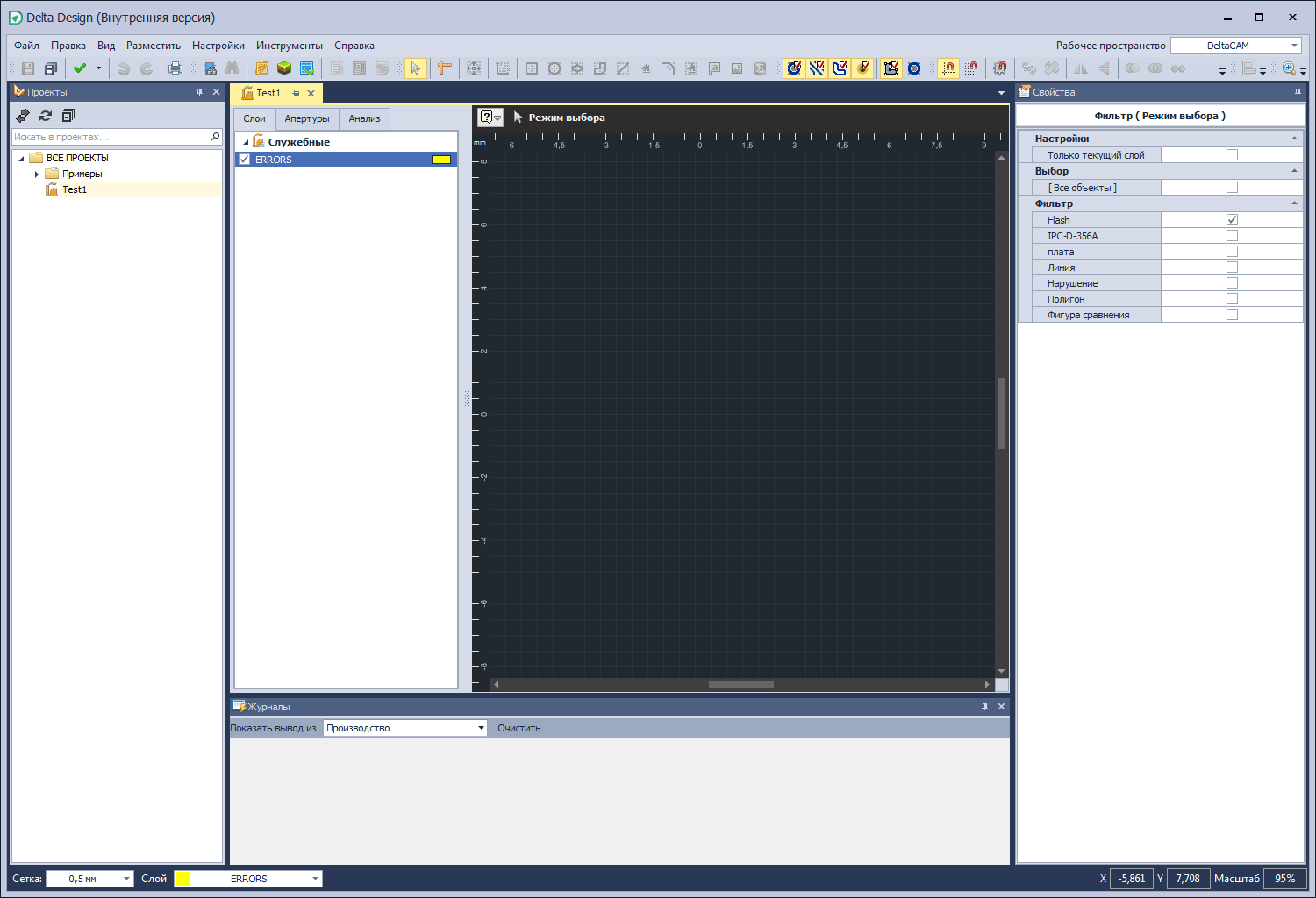

Рис. 5. Рабочее окно нового проекта

Рабочее коно нового проекта пустое. Создан только один служебный слой "ЕRRORS"

Шаг 2: Загрузка данных проекта. На этом шаге могут быть загружены любые сторонние файлы

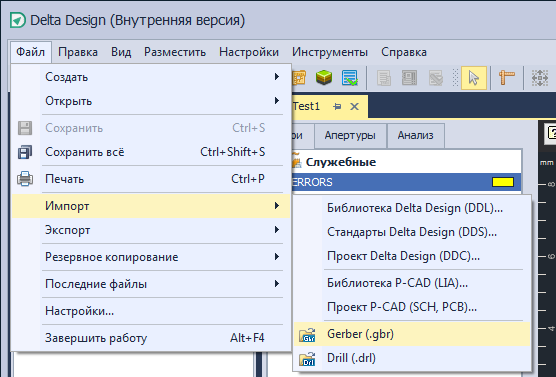

Рис. 6. Импорт поизводственных файлов


и

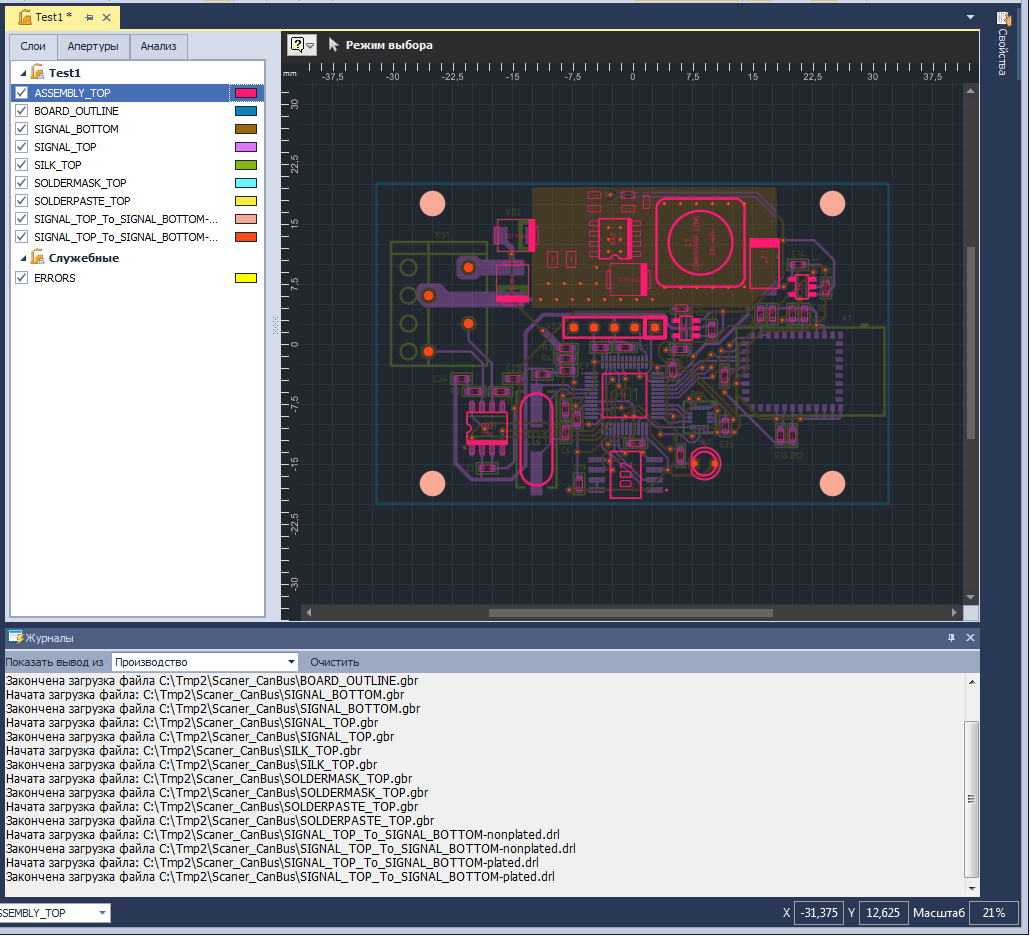

Рис. 7. Загруженные производственные файлы. Рабочее окно редактора DeltaCAM
