Возрастающая сложность проектируемых устройств приводит к тому, что в проекте формируются большие объемы данных, которые должны быть систематизированы и контролироваться системой. Существенной частью этих данных являются правила проектирования. Они предназначены для определения характерных параметров конструкции платы. Правила проектирования в системе Delta Design состоят из нескольких групп:

  • Физические
    Определяют физические параметры треков: ширину, сужение, расположение T-соединения
  • Зазоры
    Определяют  предельные расстояния между различными объектами, размещаемыми на плате
  • Трассировка
    Определяют разрешение на размещение цепей в различных зонах платы


Больше информации доступно в описании модуля.

Редактор правил отвечает современным требованиям по введению и обработке данных и предлагает следующие возможности:

  • Переход от общего к частному
    Правила для отдельных объектов заполняются на основании правил для групп объектов
  • Правила для объекта

     В системе могут быть определены правила практически для любого объекта на плате

  • Стандартизация интерфейса

    Для ввода любых правил используется однотипный табличный интерфейс

  • Интеграция с другими редакторами

    Редактор правил доступен из различных частей проекта, тем самым обеспечивается быстрый доступ к правилам для любых объектов

  • Использования шаблонов правил

    Сохраненные шаблоны правил позволяют быстро сформировать набор правил для проекта

  • Инструменты управления правилами на всех этапах разработки проекта
  • Предустановленные шаблоны содержат значения правил, заданные в соответствии с классами точности ГОСТ
  • Возможность просмотра значения ограничений на любом участке печатной платы



Правила и ограничения являются неотъемлемой частью проекта платы. Система включает в себя инструменты для их ведения на всех этапах разработки проекта.


При создании модуля мы исходим из следующих принципов:

  • Переход от общего к частному
    Поскольку проекты бывают разного уровня сложности, то и правила в них задаются с разной точностью. В системе в зависимости от сложности проекта проектировщик может воспользоваться различными интерфейсами для ввода данных. Каждый из этих интерфейсов позволяет обратиться все более к детальной настройке правил.
  • Иерархия правил
    Правила задаются от общего к частному. Т.е. изначально правила могут быть заданы только для платы и в целом для всех цепей. Затем для отдельных классов цепей, дифференциальных пар, цепей, слоев или регионов на плате правила могут быть уточнены. Таким образом, проектировщик вводит только те данные, которые нужны ему.
  • Глубокая детализация данных и зонирование платы
    Большинство задаваемых правил определяются для классов цепей на слое, но в некоторых случаях необходимо их уточнение "по месту". Для этого система предоставляет возможность задавать особые значения ограничений на разных уровнях, вплоть до определения значения для конкретных цепей в отдельных регионах платы.
  • Ведение данных на этапе создания схемы
    Многие из правил могут быть известны схемотехнику на момент создания схемы. Поэтому система обеспечивает возможность ведения их до начала работы с платой.

  • Стандартизация интерфейса
    Для ввода любых правил используется однотипный табличный интерфейс
  • Показ точного значения ограничения в любом месте платы
    Задача системы с одной стороны уменьшить количество вводимых данных, с другой стороны показать значения правил в данном конкретном месте платы. Для этого реализована возможность посмотреть точные значения правил как в самом интерфейсе редактора правил, так и в специальной панели. Панель "Правила" отображает и позволяет управлять правила для выбранных объектов в редакторе схемы и редакторе платы.

  • Ведение данных для посадочных мест в библиотеке
    Для некоторых компонентов (например, BGA) необходимы особые правила в зоне их размещения. Система позволяет определить в редакторе посадочного места регионы для изменения правил и задать значения правил. В момент размещения компонента на плате будет создан регион с указанными правилами. В дальнейшем границы региона и сами значения правил могут уточнены уже на плате в случае необходимости.
  • Использования шаблонов правил
    Стандартизация шаблонов правил позволяет повторно использовать набор правил из уже выполненных проектов, а также создавать некоторые стандартные заготовки в части классов цепей и их ограничений

Подробнее про принципы создания модуля см. презентацию: Проектирование в САПР Delta Design. Редактор правил

Видео рассказывает о структуре САПР Delta Design, логике работы в системе, и дает краткую информацию о фукнциональности модулей системы

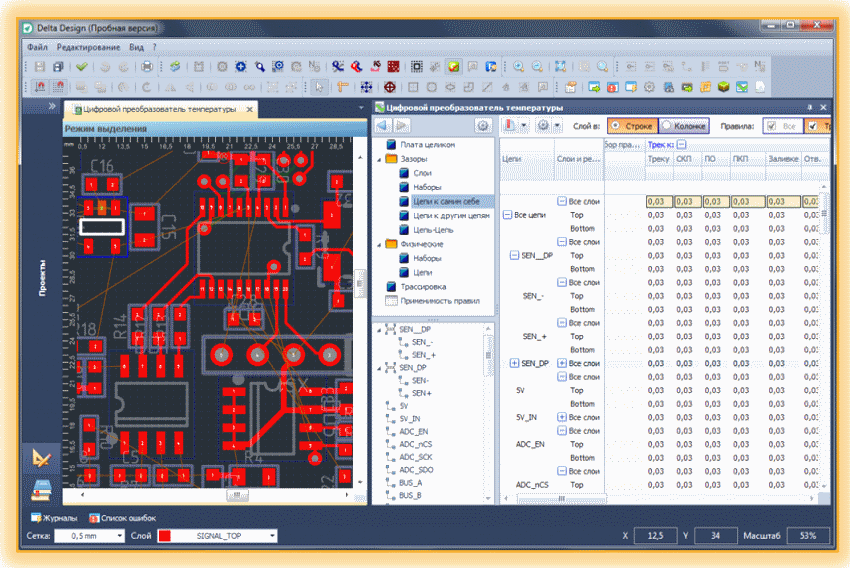

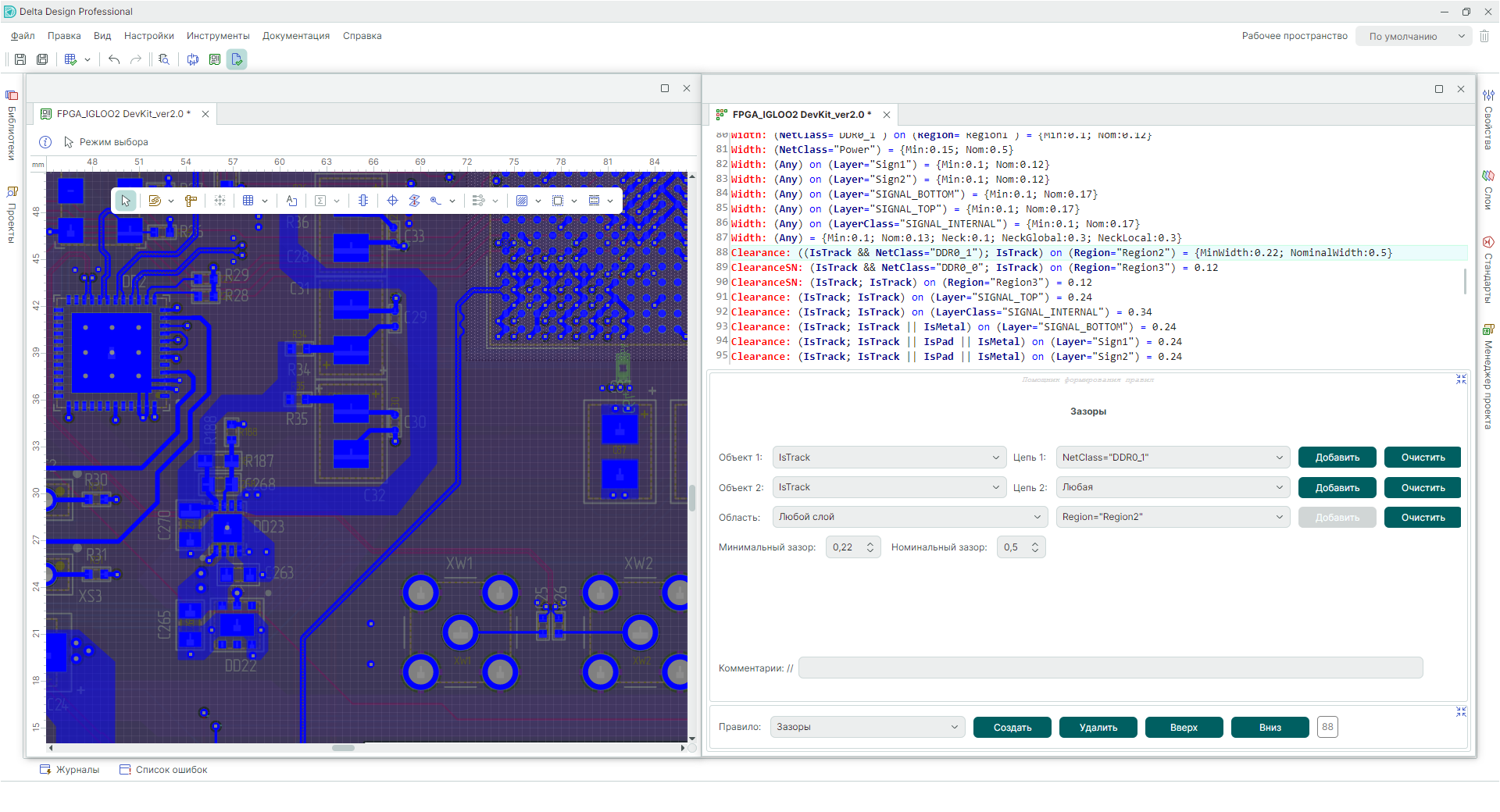

Правила проектирования предназначены для определения различных характеристик конструкции платы, например, ширину печатных проводников, тип переходных отверстий, зазоры между различными объектами и т.д. Система  управления правилами проектирования имеет разветвленную структуру, которая, с одной стороны,  позволяет задавать тонные значения практически для любого объекта на плате, с другой, сильно оптимизирует ввод данных.

Правила проектирования являются частью проекта. Работа с правилами осуществляется с помощью специализированного редактора, обладающего равным приоритетом с другими редакторами.

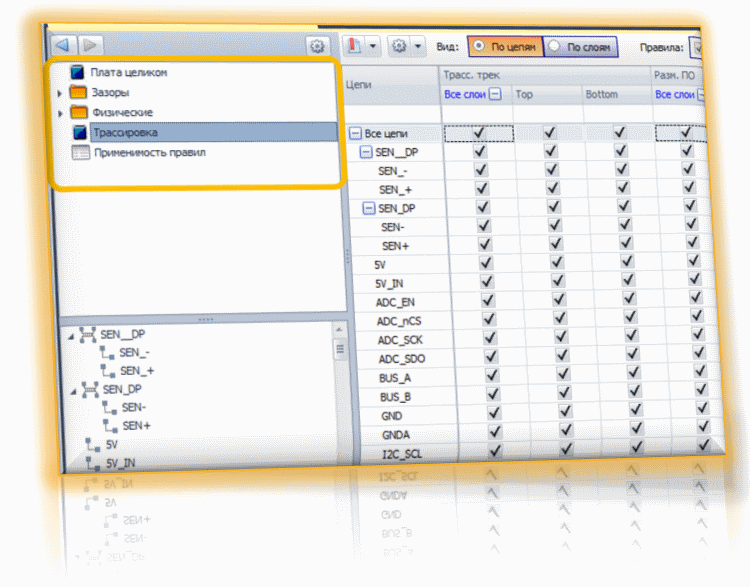

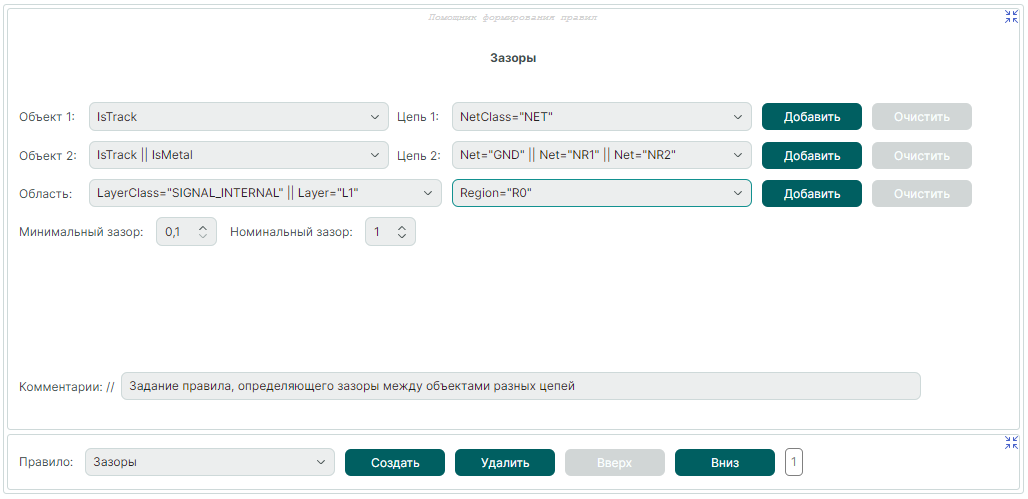

Поддерживаемые правила проектирования состоят из следующих групп:

  • Зазоры, в которой определяются расстояния между различными объектами на плате
  • Физические, в которой определяются параметры самих объектов
  • Трассировка, в которой для цепей определяется возможность трассировки по тому или иному слою

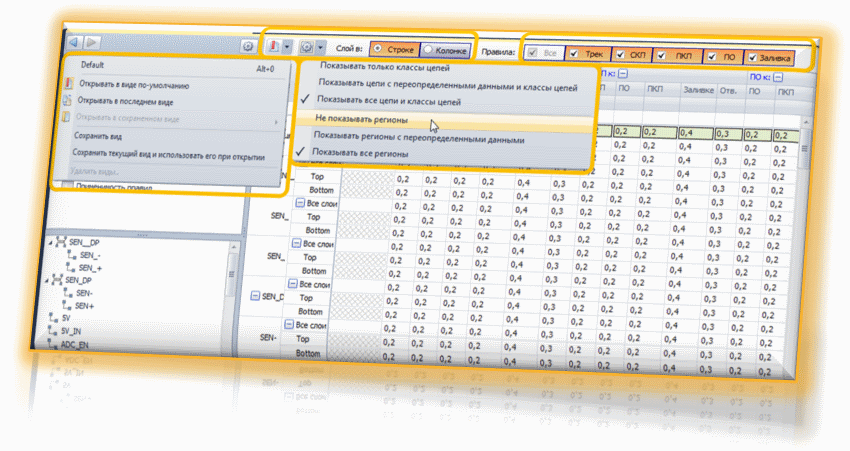

Значения правил каждой группы отображаются в виде таблиц на отдельных листах. Внешний вид каждого отдельного листа может быть настроен

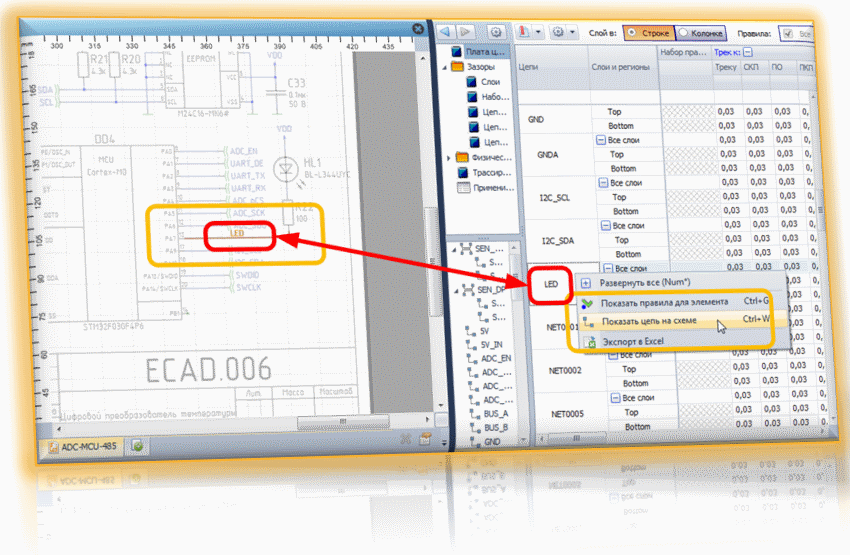

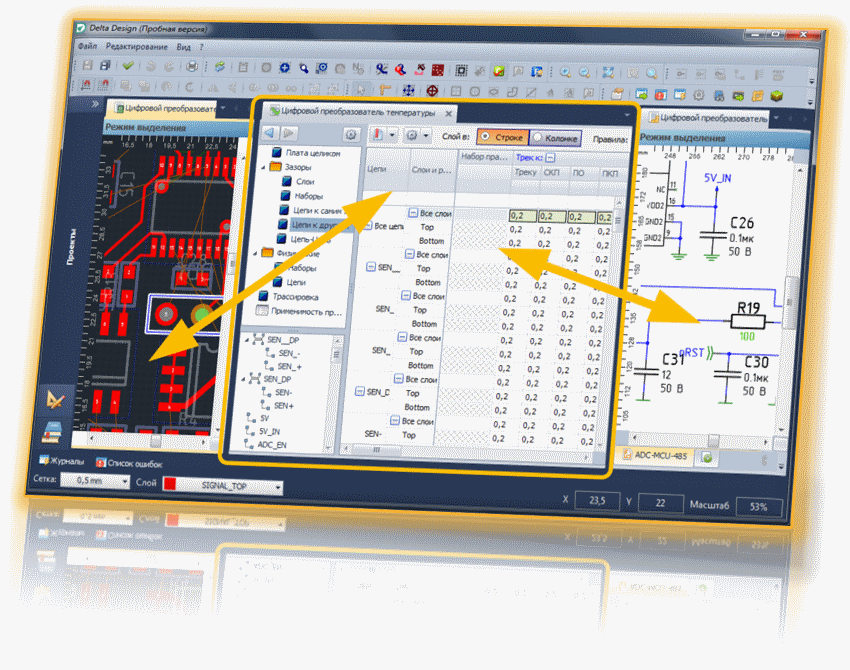

Редактор правил интегрирован с остальными редакторами системы - он позволяет осуществить быстрый переход к соответствующему объекту на схеме и/или плате.

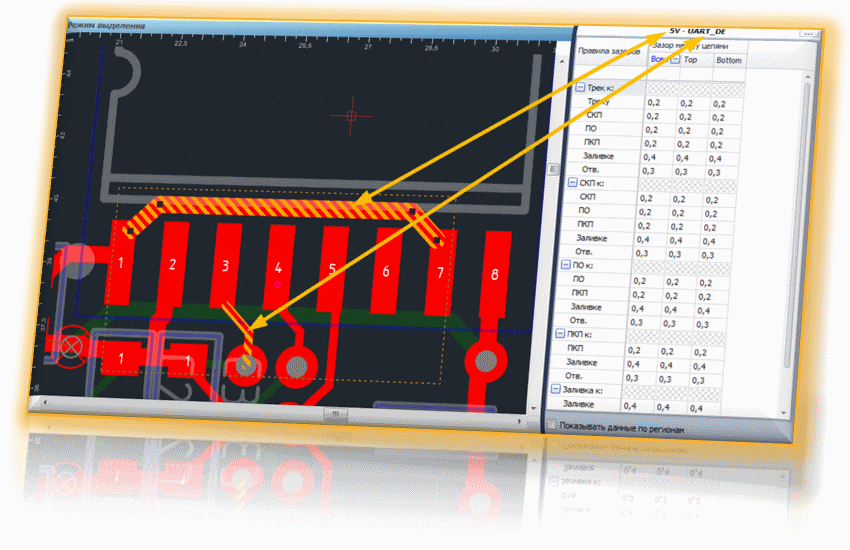

Для быстрого доступа к правилам, заданным для конкретного объекта, в системе предусмотрена интерактивная панель "Правила". Панель служит для отображения правил, заданных для объекта, и совместных правил пары объектов. Кроме того она обеспечивает быстрый доступ к соответствующему узлу в редакторе правил.

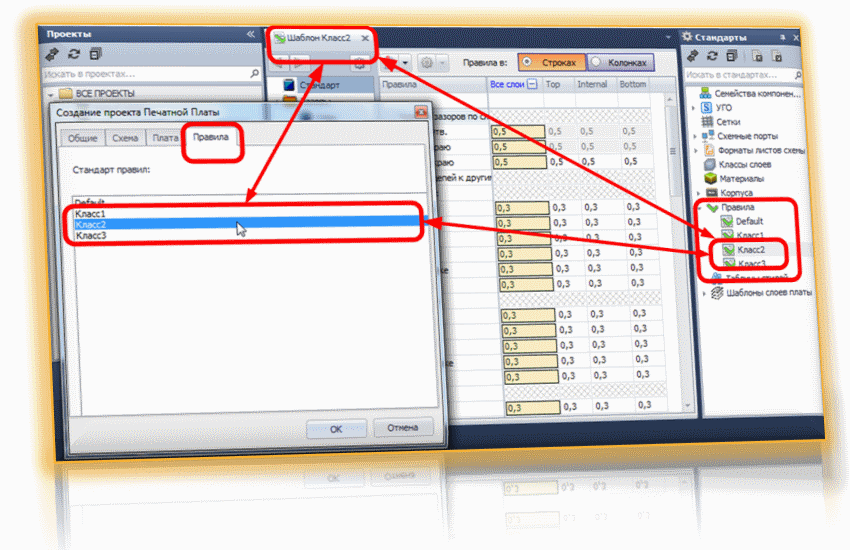

Все проекты создаются на основе какого-либо шаблона правил. В системе есть базовый шаблон, который нельзя удалить. Кроме того, новые шаблоны правил могут быть созданы на основе завершенного проекта. Таким образом, в Delta Design, существует возможность создать ряд шаблонов, например по классам точности.
